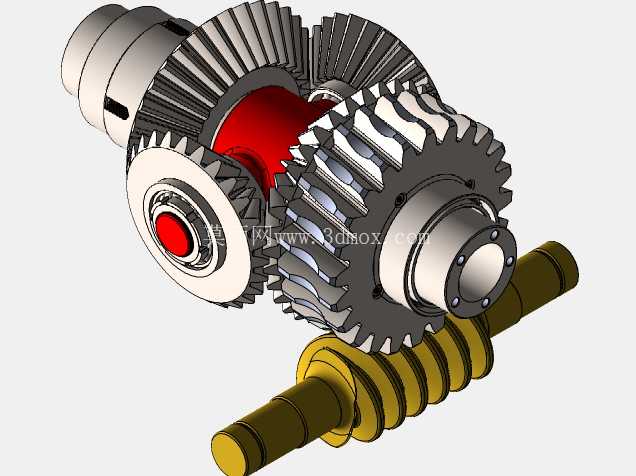

汽车传动系统差速器齿轮组结构

项目分类:齿轮 发布时间:2026-02-28 ID:1141478
  • 汽车传动系统差速器齿轮组结构

这套差速器齿轮结构,核心服务于乘用车辆、小型工程车辆的驱动桥传动环节,日常作业中需要直面车辆转弯、非铺装路面行驶时两侧车轮的转速差补偿需求,避免驱动轮出现滑拖、轮胎异常磨损,同时保障动力传递过程的扭矩分配合理性。从实际装车场景来看,该结构适配横置前驱布局的紧凑型乘用车,也可经过参数调整后用于低速电动作业车辆的驱动单元,安装边界需要匹配驱动桥壳的内部腔体尺寸,输入端蜗轮轴线与输出半轴轴线呈空间垂直交错布局,整体径向最大轮廓控制在180mm范围内,轴向总长度不超过260mm,能够适配多数紧凑型车型的桥壳预留安装空间,安装时需要保证两侧半轴轴承的同轴度公差不超过0.02mm,蜗轮与蜗杆的啮合侧隙控制在0.1-0.25mm区间,避免啮合冲击带来的异响与早期磨损。

设计过程中优先考虑了扭矩传递的平顺性,输入端采用蜗轮蜗杆结构实现一级减速,将变速箱输出的高转速低扭矩输入转化为低转速大扭矩输出,同时利用蜗轮蜗杆的自锁特性,避免车辆坡道停放时出现动力反拖溜车的风险。差速核心部分采用行星锥齿轮组结构,两个半轴锥齿轮分别对接左右驱动半轴,四个行星锥齿轮均匀分布在十字行星轴上,当车辆直线行驶时,行星齿轮随差速器壳体整体公转,两侧半轴转速保持一致,动力平均分配到两个车轮;当车辆转弯或行驶在不平路面时,行星齿轮在公转的同时产生自转,允许两侧半轴以不同转速旋转,在保证动力持续输出的前提下,满足两侧车轮不同的行驶路径长度需求,减少轮胎与地面的滑动摩擦。

结构细节上,所有啮合齿轮的齿面都做了修形处理,针对常用工况下的载荷分布优化齿向修形量,避免轮齿边缘出现应力集中;差速器壳体采用球墨铸铁材质,兼顾结构强度与减震性能,内部行星轴与行星齿轮之间设计有耐磨衬套,减少长期运转下的磨损量,延长维护周期;轴承选型上采用圆锥滚子轴承,能够同时承受径向载荷与轴向载荷,适配锥齿轮啮合时产生的轴向分力,轴承预紧量通过调整垫片控制,保证运转间隙处于合理区间。

实际应用中,这套结构需要匹配对应粘度的齿轮润滑油,润滑油道直接开设在差速器壳体上,运转时齿轮带起的润滑油能够通过油道进入行星齿轮衬套、轴承等摩擦副位置,实现持续润滑,避免干摩擦导致的零件失效。设计时还考虑了拆装维护的便利性,差速器壳体采用分体式结构,拆卸端盖即可完成内部行星齿轮、半轴齿轮的更换,无需整体拆解驱动桥,能够降低后期维护的工时成本。针对不同载荷等级的车型,可通过调整齿轮模数、齿宽参数来适配不同的扭矩传递需求,基础版本可承受最大输入扭矩220N·m,满足1.6L排量以下紧凑型乘用车的使用要求,加大齿宽的强化版本可承受最大350N·m输入扭矩,适配轻载商用车辆的驱动需求。

建模过程中严格按照机械设计手册的齿轮啮合参数进行齿形绘制,锥齿轮的分锥角、齿顶高系数、顶隙系数都采用标准汽车差速器常用参数,保证模型可直接用于结构验证、运动仿真,也可作为同类型产品设计的参考原型,装配关系完全还原实际装车的配合公差,运动仿真时可直观观察到不同转速输入下两侧半轴的转速差变化,验证差速功能的逻辑合理性。
