离心式流体增压叶轮结构设计方案

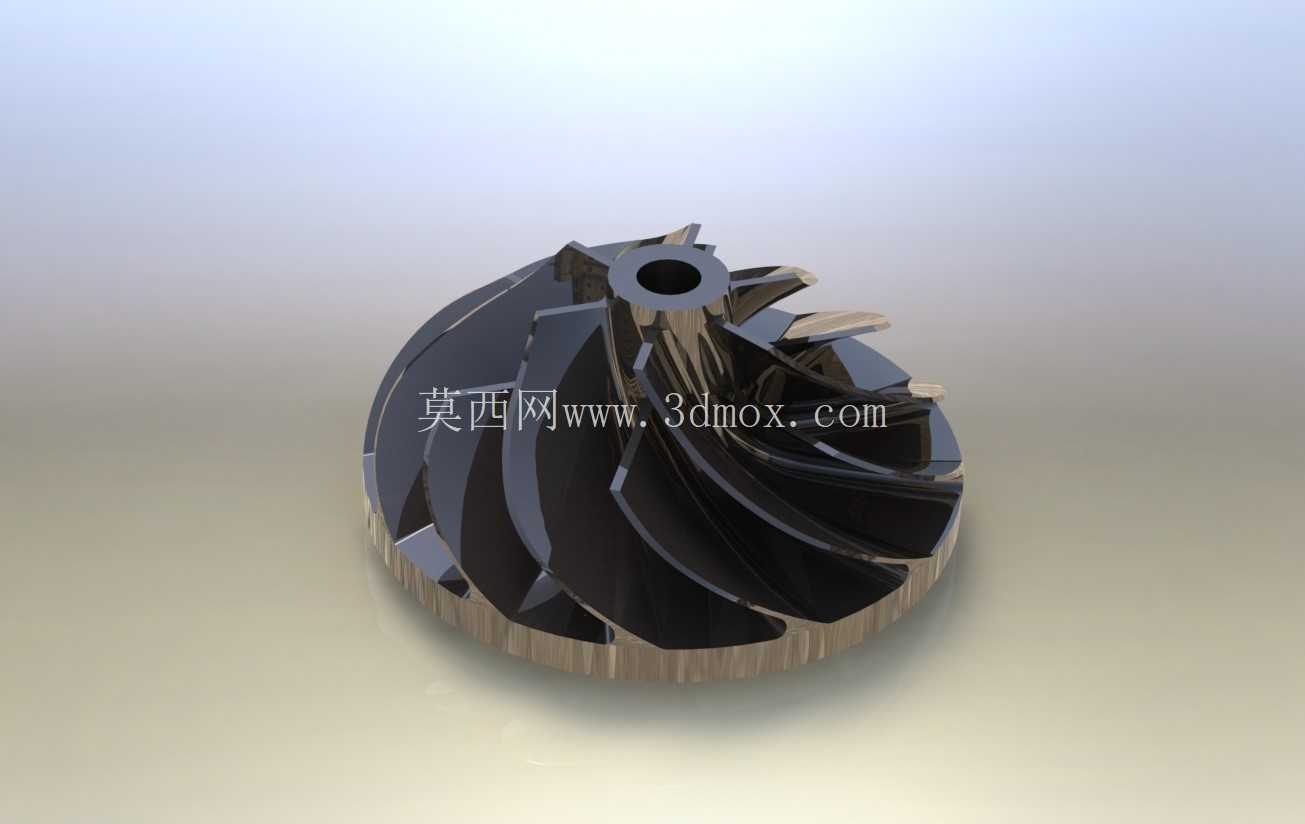

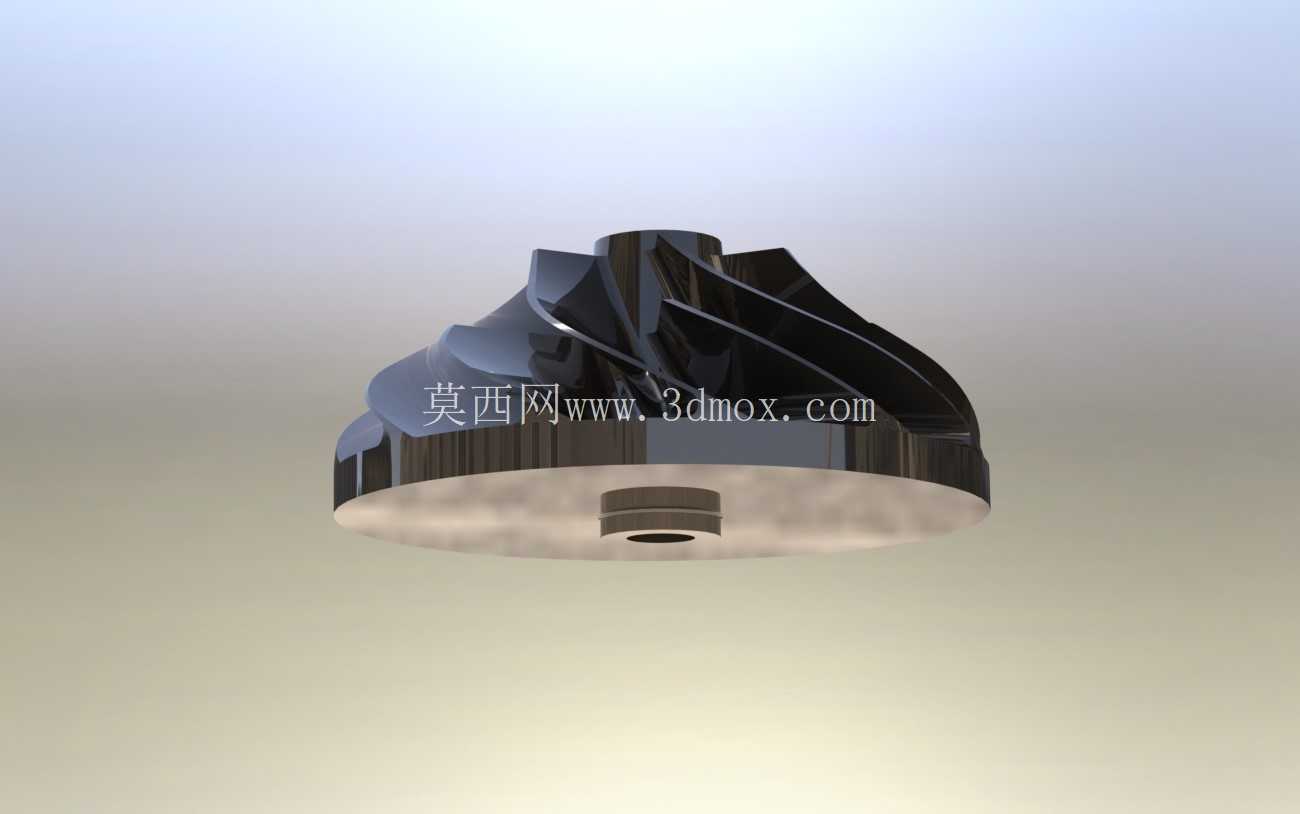

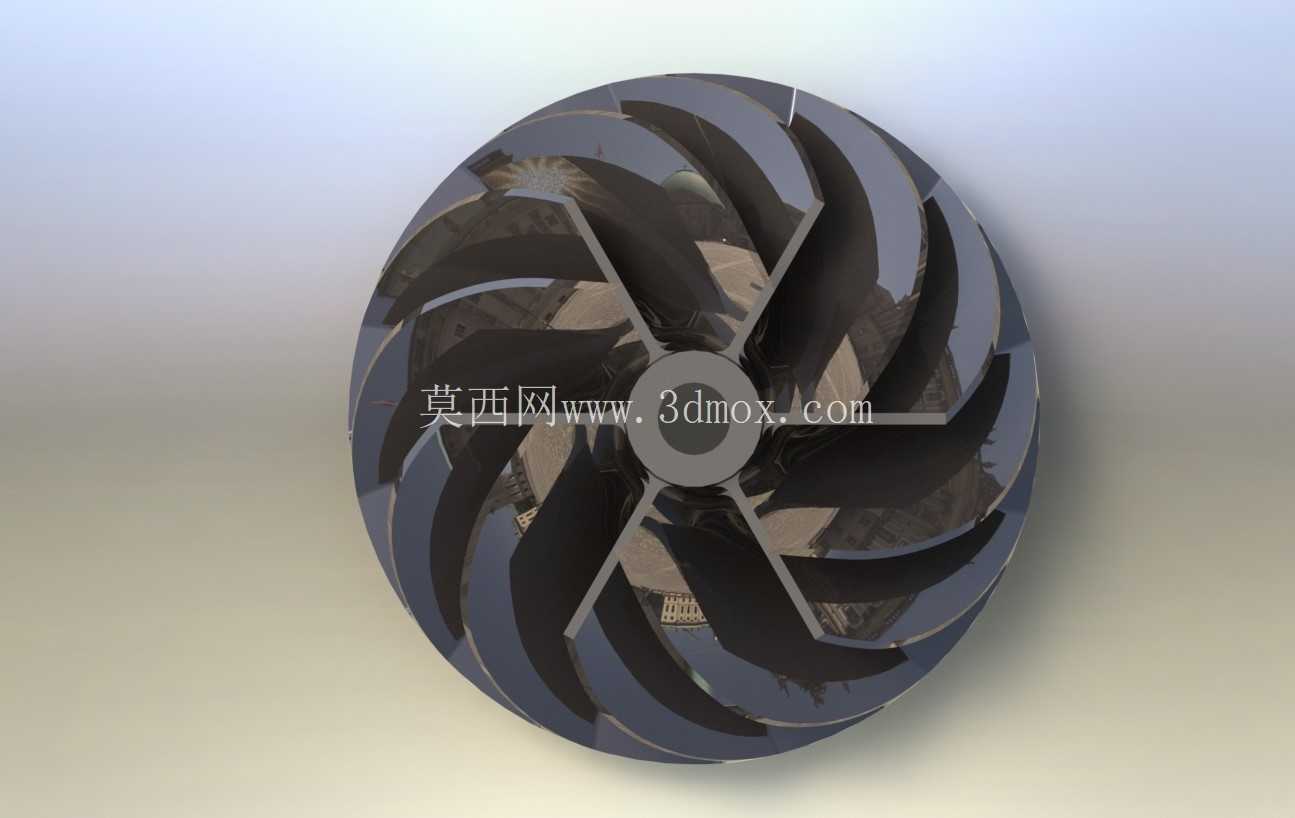

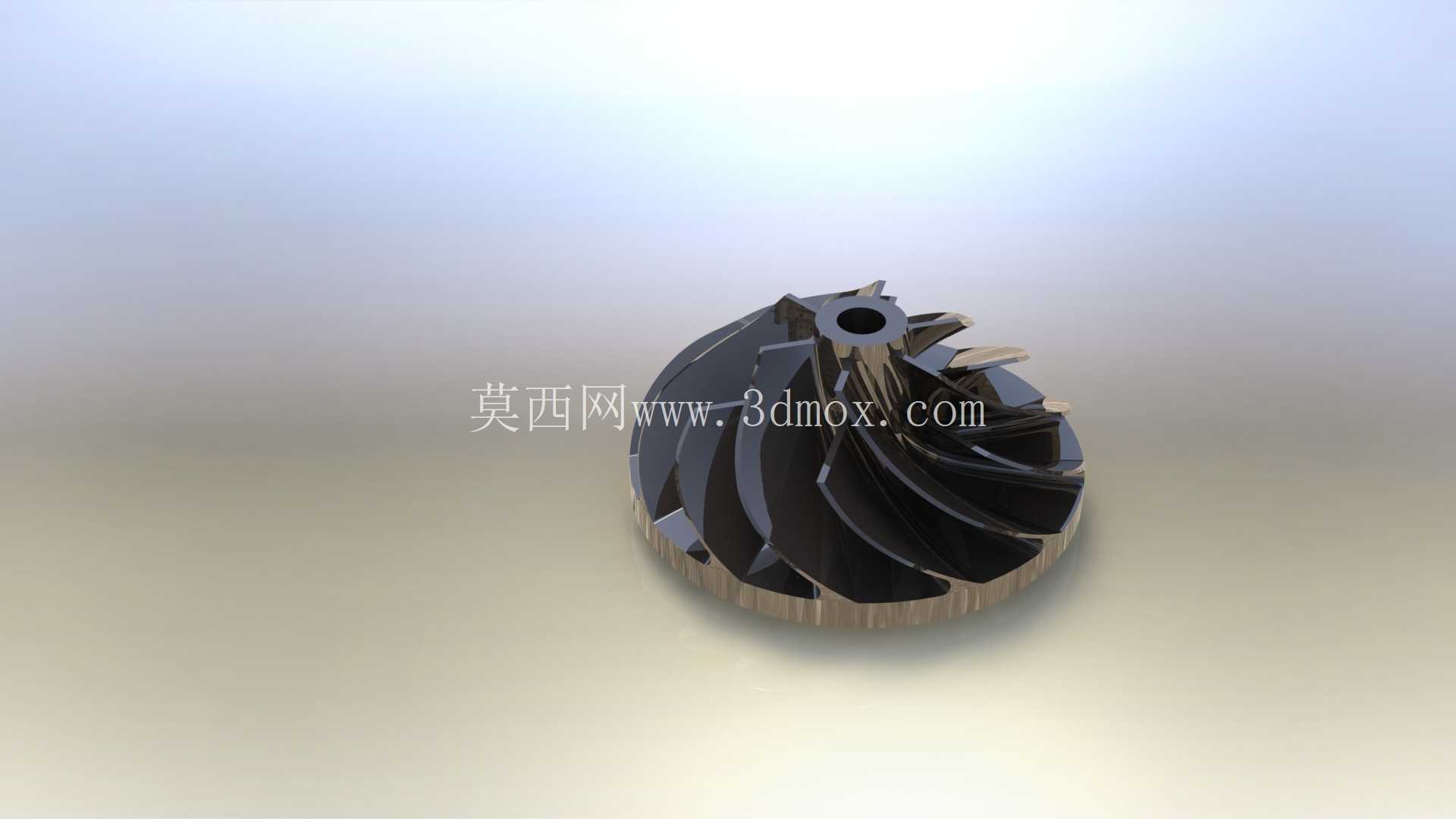

　　在流体输送与动力转换类设备中，叶轮是直接决定介质增压效率与运行稳定性的核心转子部件，这类结构广泛应用在清水输送泵、化工流程泵、离心通风机、涡轮增压装置、小型水力透平设备中，不同工况下的叶轮结构差异直接决定了整套设备的性能边界。做这类叶轮的结构设计时，首先要锚定安装端的配合边界，中心的轴孔需要和配套传动轴做过渡配合，轴孔周边预留的键槽位置要匹配标准平键的尺寸公差，保证扭矩传递过程中不会出现径向打滑，叶轮背部的定位端面要和轴肩端面做平面度管控，端面跳动公差控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题。从流道设计逻辑来看，这款叶轮采用后弯式叶片构型，叶片的型线从轮毂处沿着径向向外逐渐扭转，叶片进口端的安放角匹配介质流入的相对速度方向，能最大程度降低介质进入叶轮流道时的冲击损失，叶片出口端的宽度根据设计流量下的介质流速做收敛设计，避免流道内出现介质回流、漩涡等损耗问题。叶片和轮毂、轮盖的连接位置做了等半径圆角过渡，一方面能减少应力集中，避免长期高速旋转下出现叶片根部疲劳开裂的问题，另一方面也能减少流道内的流动阻力，提升介质的通流效率。

　　实际选型适配时，要注意叶轮的外径尺寸和配套蜗壳的内腔尺寸匹配，叶轮外缘和蜗壳内壁的间隙要控制在合理范围，间隙过大会导致介质从高压侧回流到低压侧，拉低整体增压效率，间隙过小则容易在运行过程中出现叶轮和蜗壳的刮擦，引发设备振动超标。这类叶轮的材质选择要结合输送介质的特性调整，输送清水类中性介质时可以选用工程塑料或者铸铝材质，降低整体转动惯量，提升启动响应速度；输送带有腐蚀性的化工介质时则要选用不锈钢或者工程衬塑材质，保证长期运行的耐蚀性；应用在涡轮增压这类高温高速工况时，要选用高温合金材质，同时做动平衡等级校准，保证在每分钟上万转的转速下依然能稳定运行。

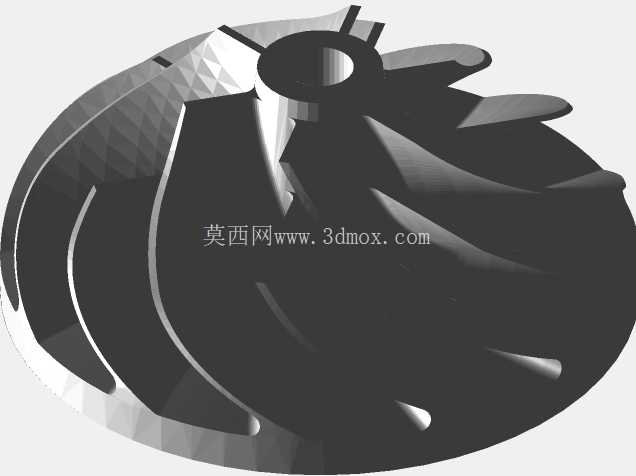

　　从安装维护的角度来看，叶轮和轴的配合位置要做轴向锁紧设计，一般采用轴端螺母加止动垫圈的结构，避免运行过程中轴向窜动导致叶轮移位，拆装时要使用专用拉马拆卸，不能直接锤击叶片部位，防止叶片变形影响流道精度。在做三维建模过程中，叶片的型线构建要优先保证曲面的光顺性，每一段曲面的曲率变化要连续，避免出现局部拐点，否则不仅会增加后续数控加工的难度，还会导致实际流道内的介质流动状态和仿真结果出现偏差。轮毂部分的厚度要根据最大转速下的离心力载荷做强度校核，保证在1.2倍额定转速的超速试验下，轮毂的最大应力低于材料的屈服强度，不会出现塑性变形。

　　叶片的数量选择要兼顾效率和加工难度，叶片数量过少会导致流道内的介质导流不充分，容易出现流动分离，叶片数量过多则会增加流道的摩擦阻力，同时提升加工成本，这款叶轮的叶片数量经过流场仿真优化，在设计工况点能实现最高的增压效率，同时兼顾了小流量工况下的运行稳定性，避免出现喘振问题。对于应用在输送含固体颗粒介质工况的叶轮，还要在叶片进口端做耐磨堆焊处理，或者在叶片表面喷涂耐磨涂层，减少颗粒冲刷导致的叶片磨损，延长叶轮的使用寿命。实际装配完成后，要先做低速动平衡测试，根据测试结果在叶轮的指定位置做去重处理，保证整体动平衡精度达到G2.5级以上，避免高速运行时的振动传递到轴承部位，缩短轴承的使用寿命。
