踏板车小型弹簧减震阻尼构件

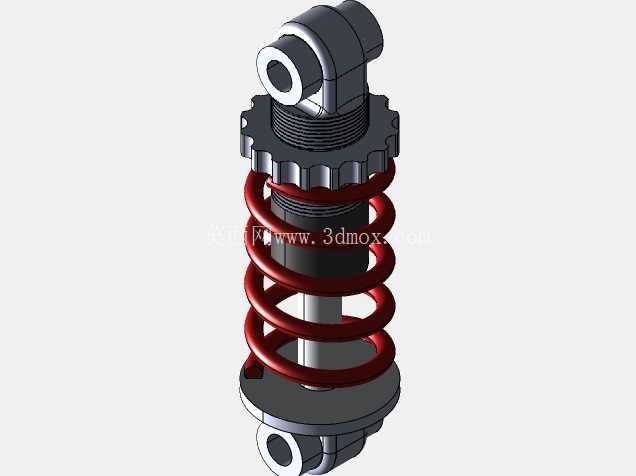

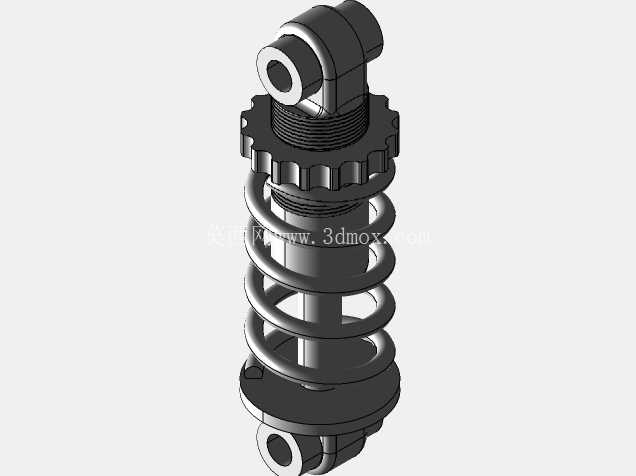

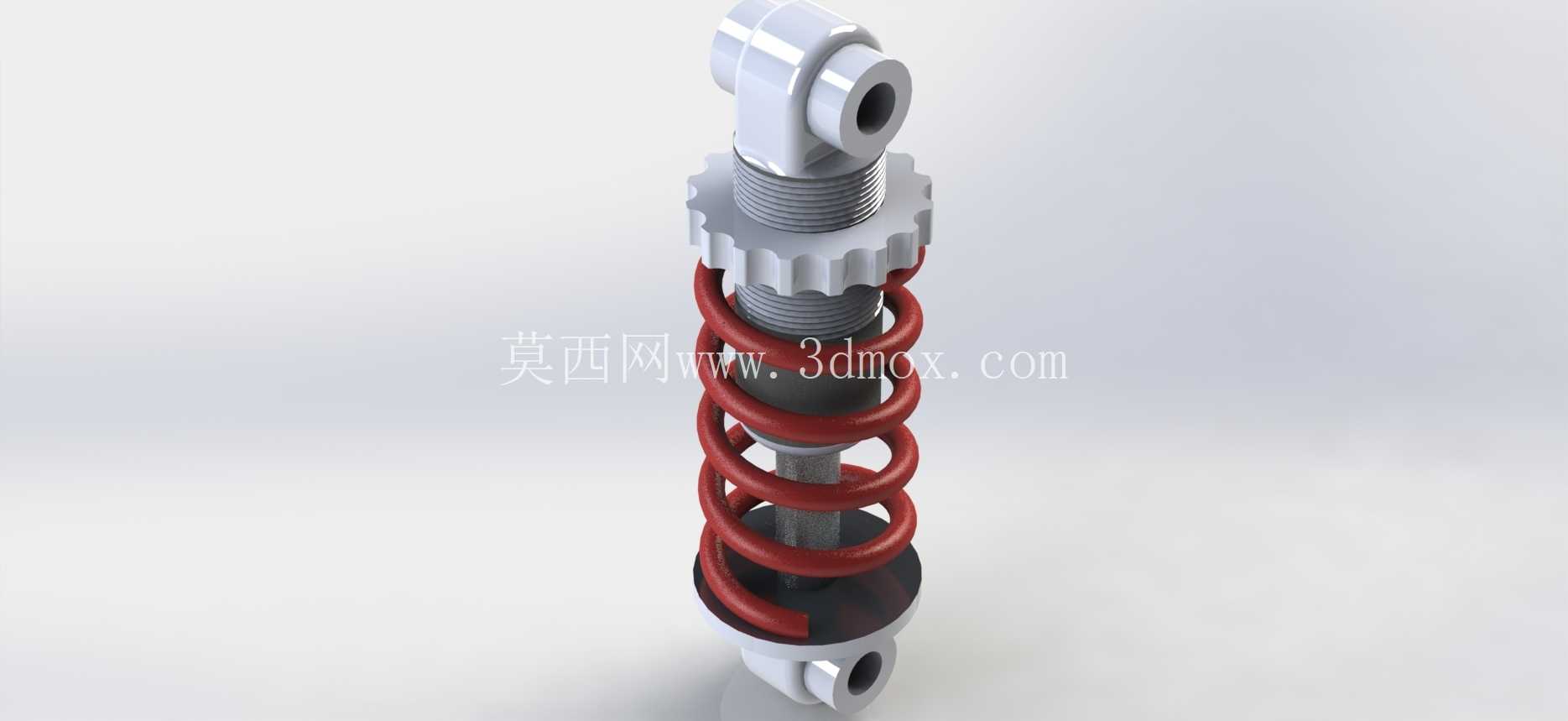

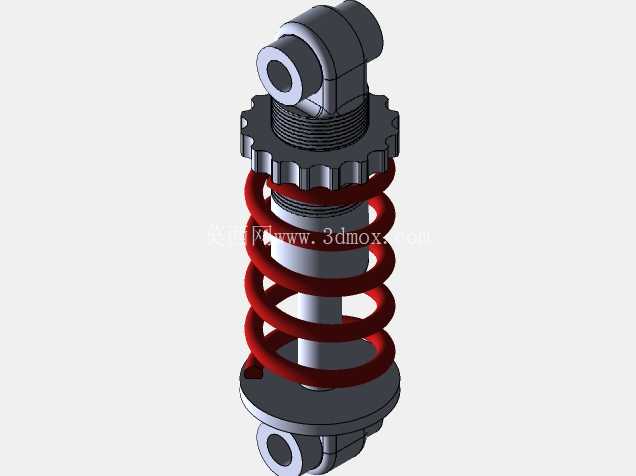

　　这类小型弹簧阻尼减震构件，最常见的应用场景是轻型踏板代步车的后轮悬挂连接位，也可适配小型电动代步尾板、轻型工装的缓冲支撑位，核心作用是吸收行驶或动作过程中产生的竖向冲击，避免刚性连接带来的构件疲劳损坏，同时过滤高频小幅震动，提升操作过程的平顺性。从结构设计逻辑来看，整体采用同轴布局，中心为阻尼活塞杆，外部套设圆柱螺旋压缩弹簧，上下两端均采用鱼眼铰接结构，这种连接方式可以适配安装位的小幅角度偏转，避免减震器工作过程中受到侧向弯矩导致活塞杆卡滞，延长构件的实际使用寿命。

　　上端设置的可调齿圈是预压调节结构，通过旋转齿圈改变弹簧的初始预压缩量，就能适配不同的负载需求，比如单人骑行、承载重物时，可以对应调整预压值，让减震的初始软硬程度匹配实际载荷，避免出现弹簧触底或者过硬失去缓冲效果的问题。尺寸边界上，该构件总行程适配80mm的安装长度区间，弹簧外径控制在34.5mm，活塞杆直径2mm，这个尺寸参数刚好适配轻型踏板车的后轮悬挂安装空间，不会和周边的轮胎、挡泥板、车架构件产生运动干涉，安装时上下铰接孔的同轴度公差需要控制在0.1mm以内，避免工作过程中出现偏磨。

　　实际建模过程中，需要重点关注弹簧的并圈长度、最大压缩量和阻尼行程的匹配关系，弹簧压并时的总长度必须小于阻尼器的最小极限长度，否则会出现弹簧压并后阻尼器还未到行程终点，导致弹簧或者阻尼筒体被刚性顶坏的问题；同时上端调节齿圈的齿形需要和配套的调节扳手尺寸匹配，齿的强度要满足日常调节时的扭矩需求，避免拧动时出现滑牙。上下铰接端的衬套通常采用自润滑铜套或者橡胶衬套，前者适合对操控精度要求高的场景，后者可以进一步过滤细碎震动，建模时需要预留衬套的安装过盈量，保证衬套压装后不会出现松脱。

　　从功能特性来说，这种弹簧阻尼一体式的结构不需要额外的外部油路或者气路支撑，结构紧凑可靠性高，日常维护只需要定期清理活塞杆表面的泥沙，避免防尘套破损后杂质进入阻尼筒体划伤密封件即可，非常适合轻型代步设备、小型移动工装这类对空间、成本、可靠性都有要求的应用场景。在做整车装配匹配时，还需要计算减震器的杠杆比，也就是车轮跳动行程和减震器压缩行程的比值，结合弹簧的刚度系数、阻尼阀的阻尼系数，匹配整车的偏频，让车辆在过减速带、颠簸路面时的震动衰减曲线符合驾乘舒适度要求，避免出现余震过多或者弹跳过硬的问题。建模时弹簧的螺旋升角、端圈磨平长度都需要符合圆柱螺旋压缩弹簧的设计规范，端圈磨平部分需要贴合支撑面，保证弹簧受力均匀，不会出现侧向偏移；活塞杆表面的粗糙度要求达到Ra0.8以下，配合密封件保证阻尼油不会出现渗漏，阻尼筒体的内壁粗糙度同样需要控制在对应范围，减少活塞运动时的摩擦阻力，提升阻尼力输出的平顺性。
