移动式焊接作业集成承载小车结构设计

　　在车间零散焊接作业、户外现场施焊、多工位流转焊接的场景下，单台焊接电源、送丝机构、高压气瓶分散摆放往往带来线缆拉扯、气瓶倾倒风险、工位切换耗时久的问题，这款集成式焊接承载小车正是针对这类痛点完成的结构设计。从实际使用逻辑出发，车架主体采用矩形钢管弯折焊接成型，框架式结构在控制整体自重的前提下，保证了满载状态下的结构刚性，底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，既可以在平整车间地面灵活转向推行，到达作业点位后踩下刹车即可稳定固定，避免施焊过程中设备移位影响操作。

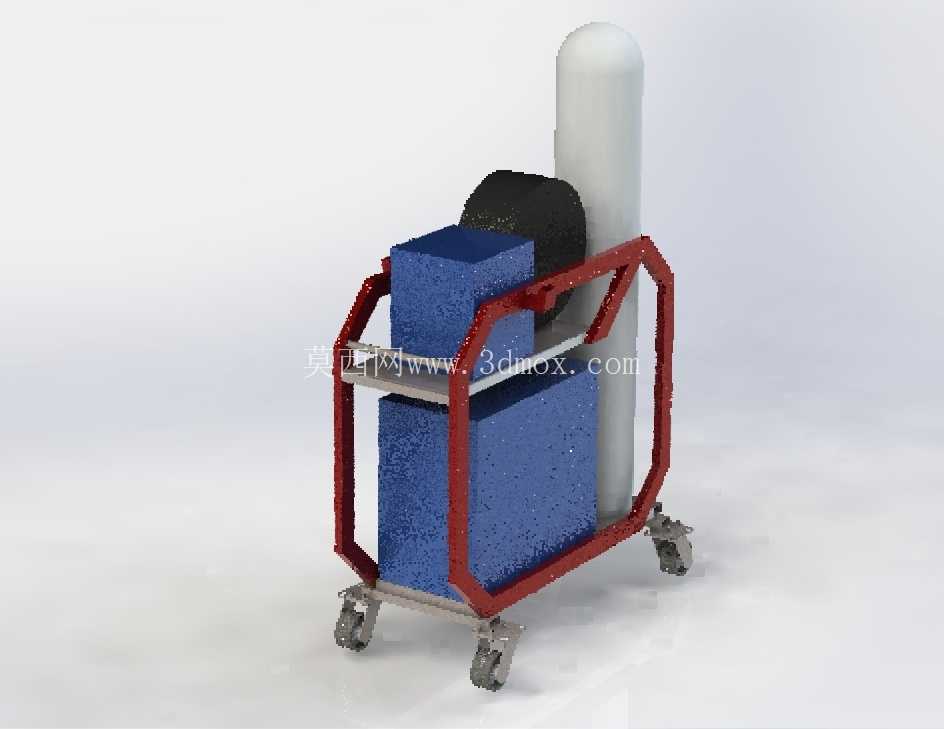

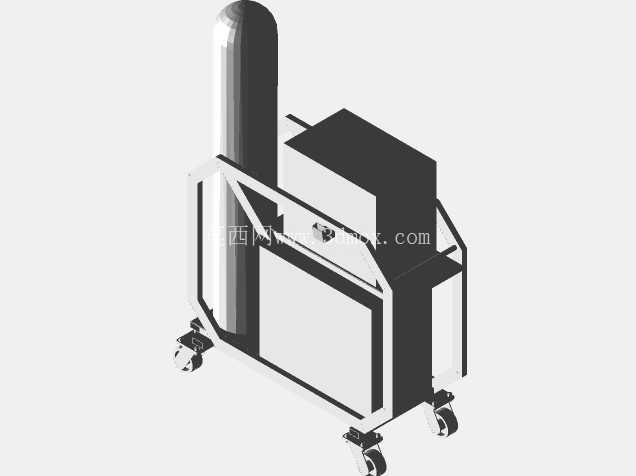

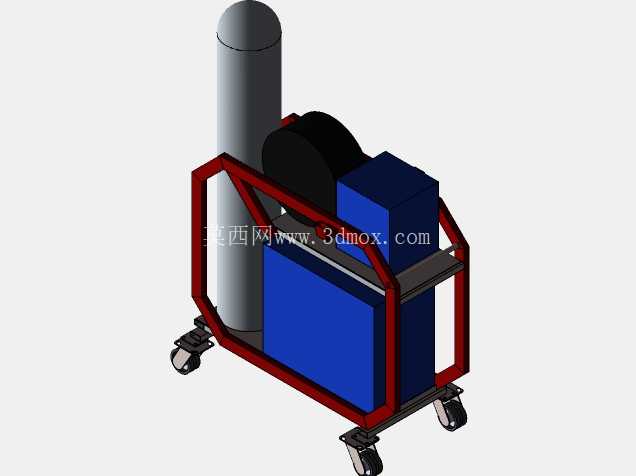

　　车架的空间布局完全匹配焊接作业的操作习惯：后侧立式区域预留了高压气瓶的安装位，配套的绑带固定结构可以适配常规40L容积的工业焊接气瓶，气瓶安装位的重心靠后且贴近整车纵向中心，避免推行过程中出现前倾侧翻的风险；中部下层平台为焊接电源预留安装空间，平台表面做了防滑凸起结构，同时预留了电源固定的螺栓孔位，可以适配主流功率的逆变焊接电源，平台高度距离地面320mm，既避免地面积水、杂物溅落到电源壳体上，也方便操作人员快速插拔电源接头、调节焊接参数；上层倾斜托架专门放置送丝装置，托架的倾斜角度设置为15度，刚好匹配送丝机的出丝方向，减少送丝软管的弯折角度，降低送丝阻力，保证长距离送丝过程的稳定性。车架前部设置了横向推把，推把高度距离地面900mm，符合成年人站立推行的人机工程高度，推把表面套有防滑绝缘胶套，避免焊接过程中车架意外带电时操作人员发生触电风险。整车的外形尺寸控制在长850mm、宽550mm、高1100mm的范围内，这个尺寸边界可以顺利通过车间常规宽度的安全通道、普通货梯轿厢，也能在狭窄的设备安装间隙中灵活穿行，不会因为体积过大影响现场转场。

　　在细节设计上，车架侧面预留了线缆挂钩、焊枪挂架，施焊间隙可以将焊枪、接地钳、送丝软管规整挂置，避免线缆拖地被碾压破损；气瓶安装位旁预留了减压阀、流量计的安装空间，不需要额外加装支架即可完成气路组件的固定；所有框架的棱角位置都做了圆角打磨处理，避免转场过程中剐蹭操作人员的工作服或者皮肤。从结构强度校核的角度，整车额定承载重量达到180kg，完全覆盖单台焊接电源、满瓶气瓶、送丝机及配套焊材的总重量，框架钢管的壁厚选择2mm，在满载推行经过车间地面的焊缝、小坡度坎时，车架不会出现明显的形变，脚轮的单轮承重选择60kg规格，长期使用也不会出现轮架变形、滚轮卡滞的问题。

　　不同于固定式的焊接工作站，这款移动小车不需要固定安装基础，到达作业点位后锁止脚轮即可快速开展作业，转场时只需要收拢线缆、关闭气瓶阀门即可整体推行，不需要反复拆卸气路、电路连接，单人次即可完成工位切换，尤其适合多品种小批量的焊接生产场景、户外工程现场的焊接维修作业，以及实训教学场景下的焊接工位灵活调整。在三维建模过程中，所有的安装孔位、框架拼接位置都做了装配干涉检查，确保实际生产下料焊接后，各个组件可以顺利装配，脚轮的安装位置做了局部加强筋设计，避免长期承重导致安装板开裂，上层托架的下方预留了焊材收纳的小空间，可以放置一小盘备用焊丝、焊接防护配件等小物件，进一步提升现场使用的便利性。
