工业带式输送设备结构设计方案

在离散制造车间的物料转运环节，带式输送设备是衔接上下工序、实现物料自动化流转的核心载体，这套带式输送结构的设计，完全围绕常规机加工车间、装配产线的实际转运需求展开，没有冗余的花哨结构，所有尺寸与结构设计都优先匹配现场安装与长期运行的可靠性。

从实际应用场景来看，这类输送结构可覆盖从毛坯件上线、工序间周转到成品下线的全流程物料传输，适配10kg以内的规整工件、包装件的水平输送需求，支腿的高度设计预留了与常规作业台、加工设备出料口对接的调整余量，支腿底部预留的安装孔位，可直接通过膨胀螺栓与车间水泥地面固定，也可搭配可调脚杯实现地面不平整场景下的水平度微调，避免因机架倾斜导致的皮带跑偏问题。

设计过程中优先拆解了设备的功能模块：机架承载模块、皮带支撑模块、侧边防护模块、支腿承重模块。机架主体采用型材拼接的框架结构，在保证整体刚性的前提下尽可能降低自重，皮带下方的承托结构采用间隔排布的支撑件，既避免长距离输送下皮带下垂塌陷，又不会因全平面支撑带来过大的运行摩擦阻力。两侧的防护栏采用镂空式设计，一方面可以防止输送过程中工件从侧边滑落，另一方面镂空结构不会遮挡操作人员观察皮带运行状态的视线，日常清理皮带表面残留的切屑、杂物时也更方便操作。

从安装边界来看，设备整体宽度控制在常规车间通道允许的设备安装尺寸范围内，长度可根据实际产线布局进行模块化拼接延伸，单段标准节的设计长度适配常规型材的出厂定尺，减少加工过程中的材料浪费。驱动端的安装位置预留了足够的维护空间，日常更换皮带、调整张紧度时不需要拆解主体机架结构，张紧机构采用螺纹调节式结构，操作人员仅用常规扳手即可完成皮带张紧度的调整，不需要专用工装，大幅降低日常维护的时间成本。

结构设计阶段特意规避了很多同类设备常见的设计缺陷：比如支腿与机架的连接位置采用加强筋补强，避免长期承重后连接位置出现变形开焊；皮带两侧的挡边高度经过反复校核，既不会过高导致工件取放不便，也不会过低失去防掉落的作用；所有外露的结构边角都做了倒钝处理，避免安装、维护过程中划伤操作人员。

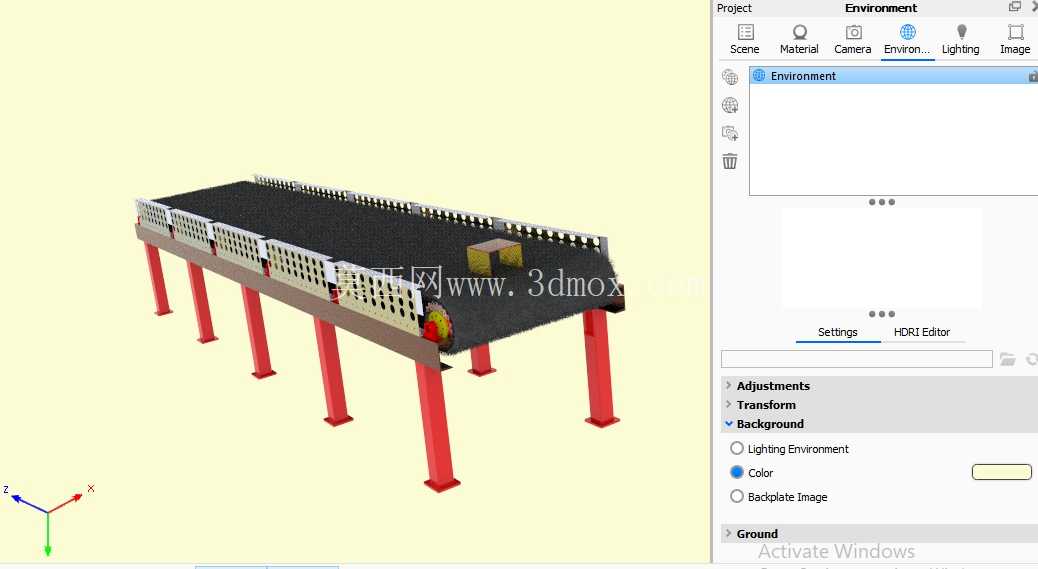

这套结构的三维建模过程中，所有配合面都按照实际加工公差进行了预留，装配关系完全还原实际装配流程，从支腿固定到机架拼接，再到托辊安装、皮带套装、防护栏固定，整个装配逻辑和现场实际安装顺序完全一致，不存在建模时的干涉问题，也没有无法加工的异形结构，所有零件都可以采用常规的机加工、型材切割工艺完成制作，不需要特殊的定制加工工序，整体制造成本可控，适合中小批量的产线配套搭建使用。

在运行特性上，该输送结构的运行阻力经过核算，搭配常规的减速电机即可驱动，运行速度可根据产线节拍进行调整，适配不同生产节奏下的物料输送需求，皮带表面采用防滑材质，对于轻微倾斜的安装场景也能保证物料不会出现下滑移位的问题。机架表面的涂装预留了与车间整体设备配色匹配的调整空间，可根据使用场景调整防护栏、支腿的涂装颜色，满足车间目视化管理的要求。
