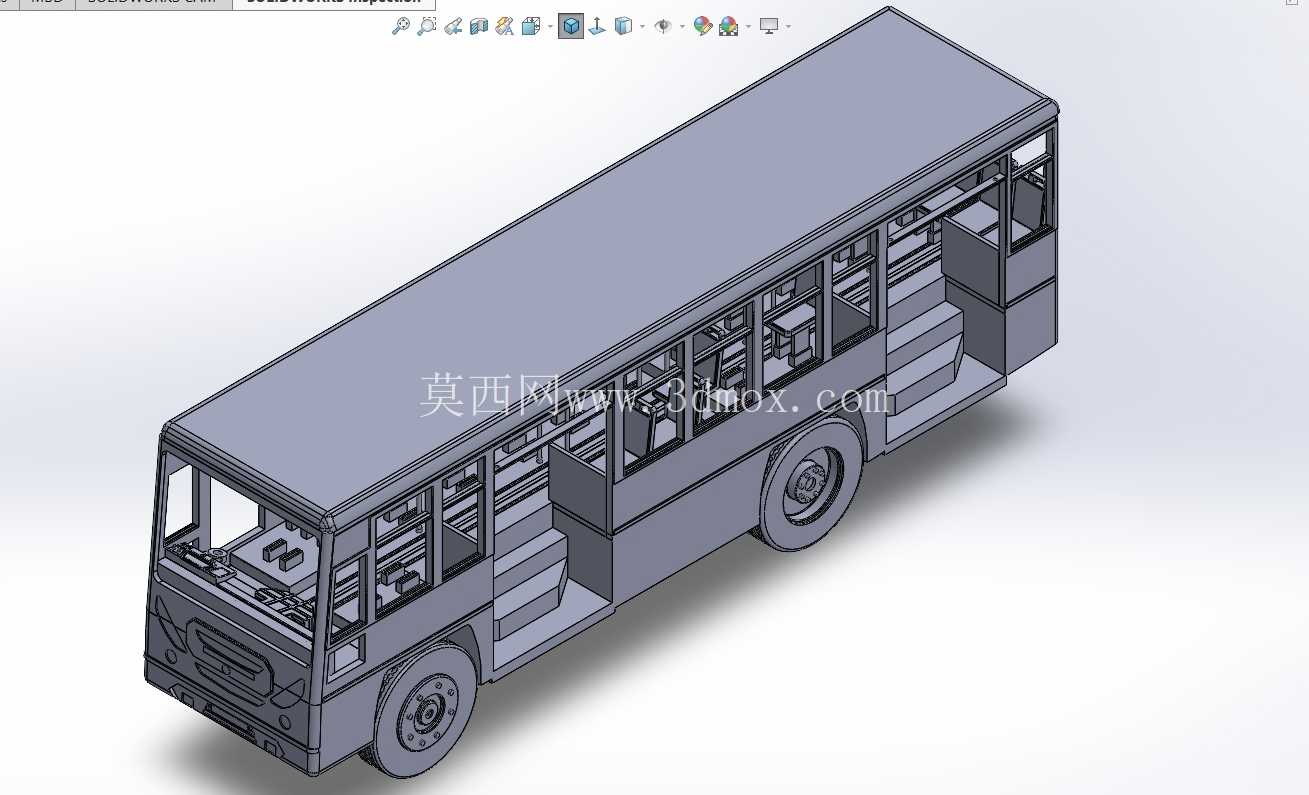

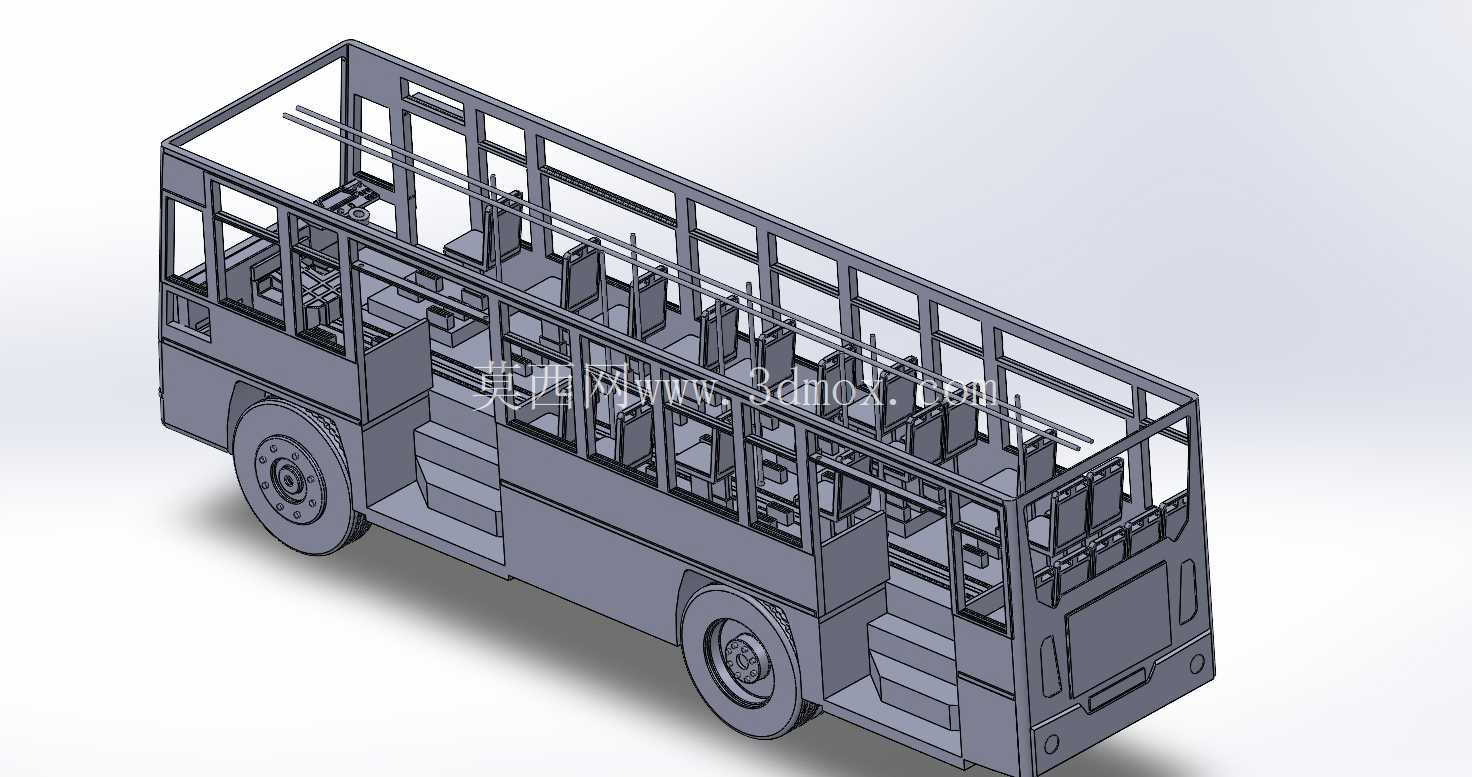

城市公交客车车体框架结构三维设计

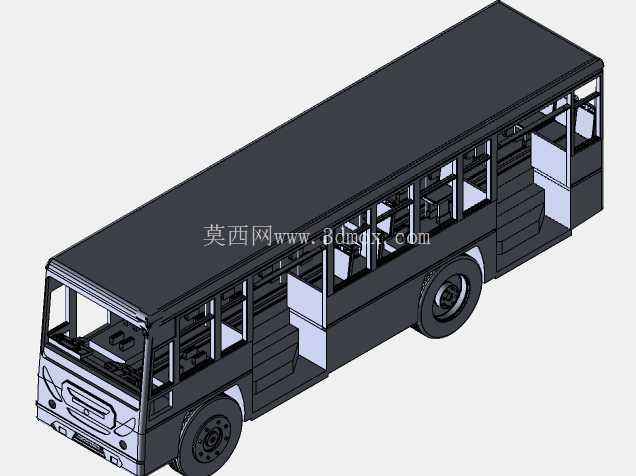

城市公共交通场景中，公交客车承担着大流量短途客运的核心职能，其结构设计直接关系到载客效率、通行适配性与运营维护便利性。本次建模围绕城市常规运营的中型公交展开，在结构搭建阶段优先匹配城市道路的通行边界，整车外廓尺寸严格参照城市道路常见的车道宽度、站台限界、转弯半径要求设定，车身宽度控制在2.5米级别，长度适配常规城区线路的站台停靠长度，整车高度满足城市道路限高杆、立交桥下通行的通用要求，避免出现实际运营中无法适配现有道路设施的问题。

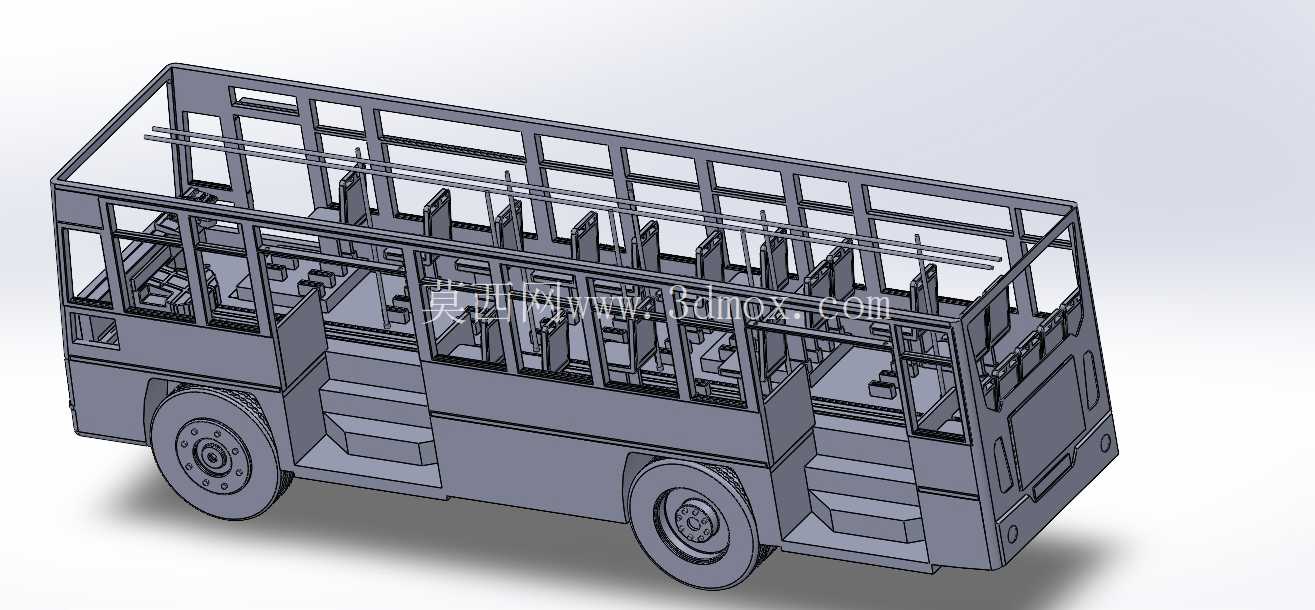

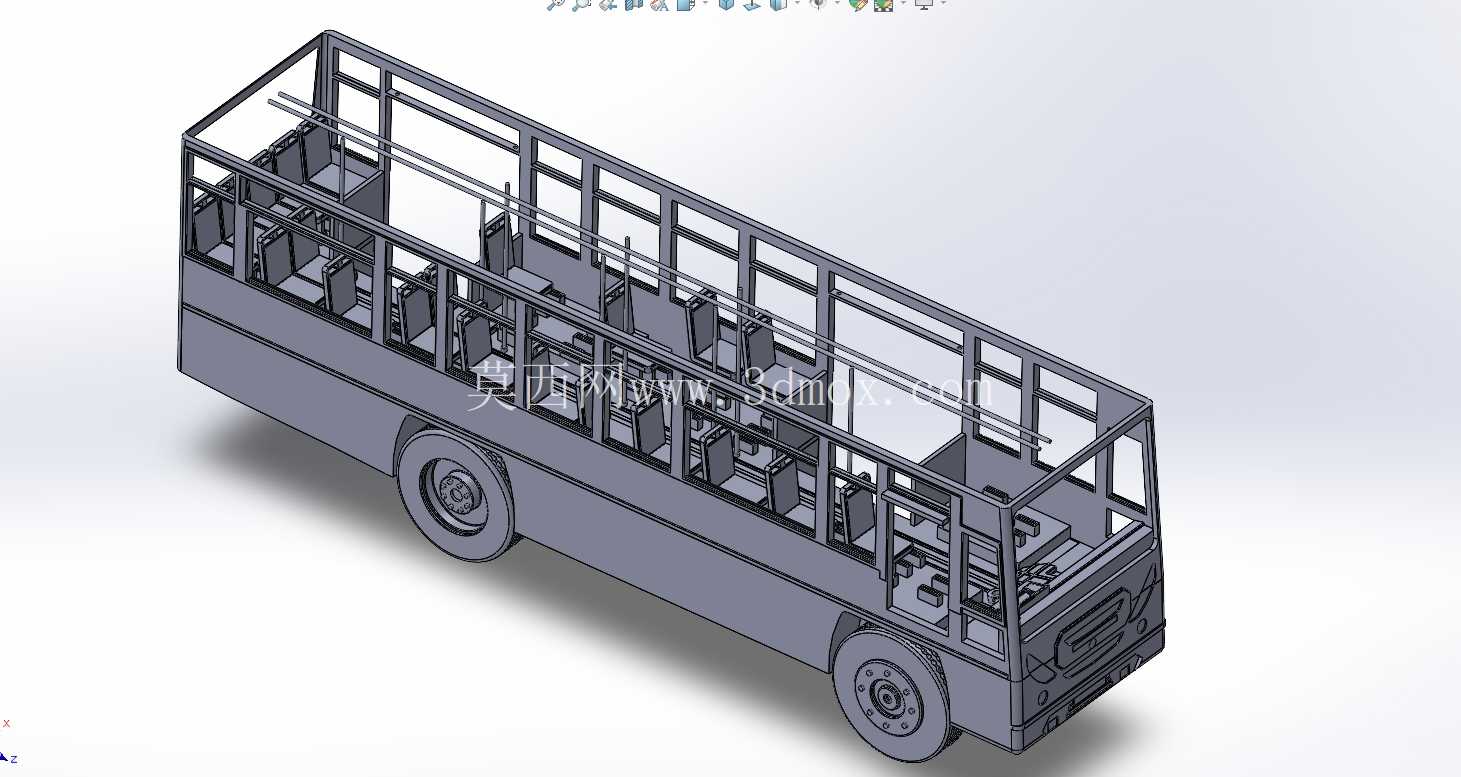

从实际用途出发，该车型定位城区内固定线路的高频次客运，设计阶段重点考量乘客上下车的通行效率，车门区域采用加宽踏步结构，踏步层级按照城市公交低地板入口的通用逻辑设置，减少乘客上下车的滞留时间，适配高峰时段大流量快速乘降的需求。车厢内部的框架结构预留了扶手安装位、座椅固定点位、站立乘客的抓扶空间，侧窗开口尺寸兼顾采光需求与车身结构强度，窗框周边的加强筋布局参考了现役公交的受力特点，在车辆行驶过程中可有效分散车身扭转、颠簸带来的应力，避免长期运营出现窗框变形、焊缝开裂的问题。

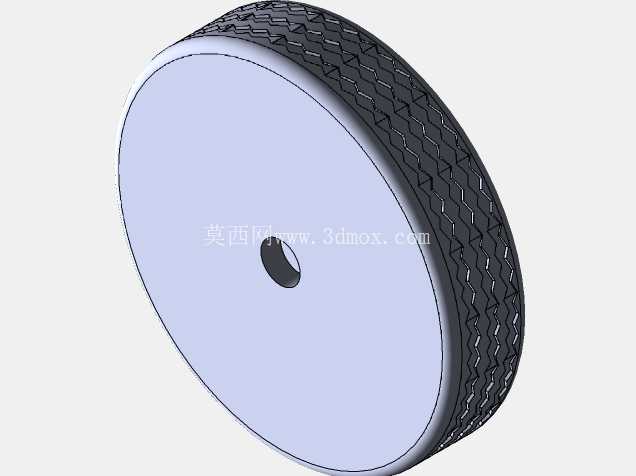

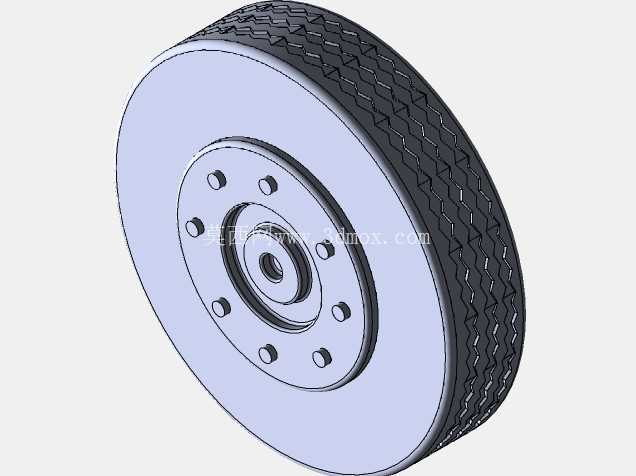

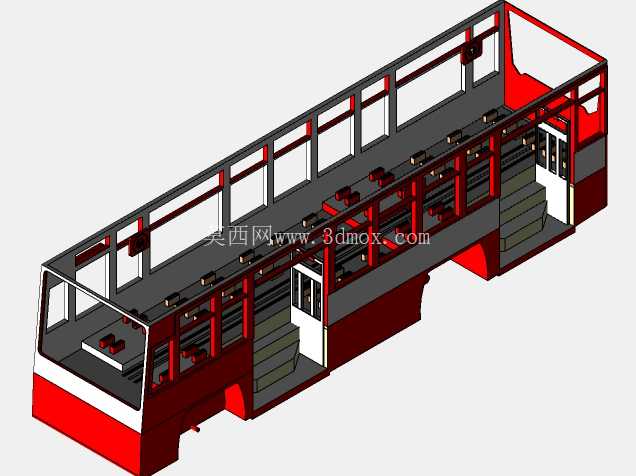

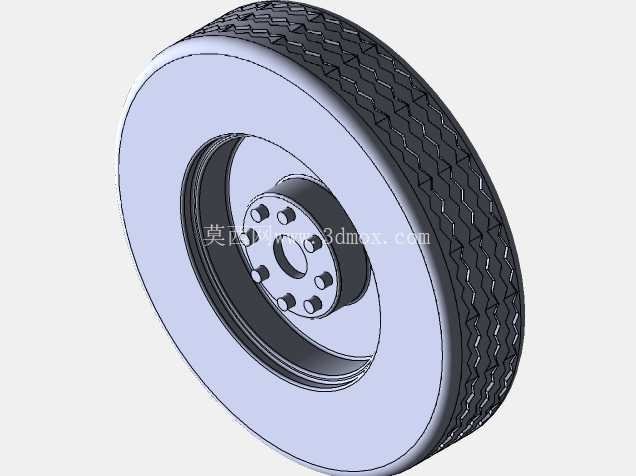

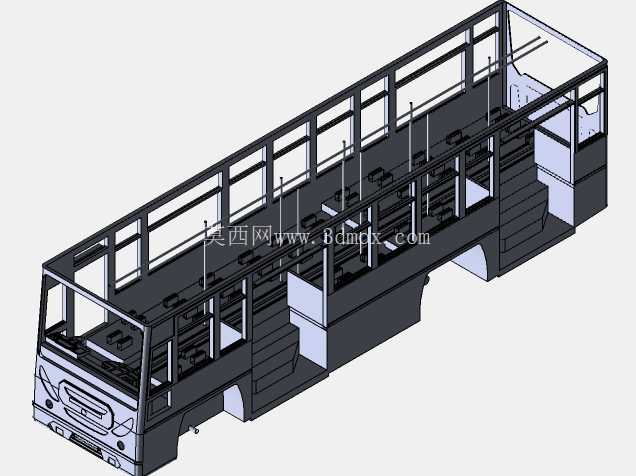

设计思路上，没有采用一体式蒙皮优先的建模逻辑，而是先搭建整车的承载框架，从底盘纵梁开始，依次搭建侧围立柱、车顶横梁、车门框加强结构，每一处连接点位都预留了实际生产中的焊接余量与安装孔位，前后围的结构按照常规公交的驾驶区布局、前脸风挡安装角度搭建，风挡倾斜角度兼顾驾驶员视野与行车风阻特性，避免角度过陡导致高速行驶风噪过大，或是角度过平占用过多车厢内部空间。车轮区域的轮拱结构按照常用公交轮胎的尺寸预留间隙，同时考虑到悬架跳动的行程边界，轮拱与轮胎之间预留足够的缓冲空间，避免颠簸路段轮胎与轮拱发生干涉。

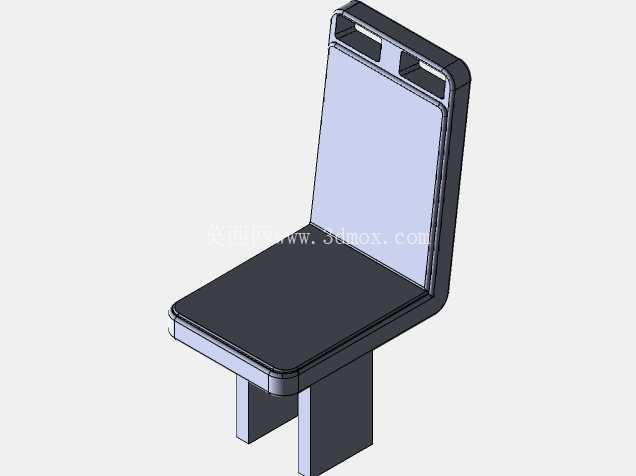

车身侧面的乘客门采用双开内摆结构的预留位，门泵安装位置在建模阶段就做了空间避让，不会出现后续装配时门泵与车内座椅、扶手结构冲突的问题。车厢内部的地板框架按照平地板布局设计，从前门到后门区域没有过高的台阶，方便老年乘客、携带行李的乘客通行，后轮拱位置的凸起高度控制在合理范围，上方可直接设置横向座椅，不会过多占用站立空间。车顶结构预留了空调机组、通风天窗的安装边界，车顶横梁的间距按照空调设备的安装尺寸设定，不需要后期额外打孔改装即可直接适配常规公交顶置空调的安装需求。

从结构强度角度考量，侧围立柱采用变截面设计，在车窗上下沿位置做加厚处理，上下边梁形成闭合的环形受力结构，车辆发生侧碰时可有效将冲击力传递到整个车身框架，减少乘员舱的变形量。前后保险杠位置预留了安装支架的结构，可直接适配常规的公交防撞杠、车灯总成的安装，不需要额外改制支架。底盘部分的车架结构按照非承载式车身的受力逻辑搭建，纵梁从车头一直延伸到车尾，横梁间距根据发动机、变速箱、储气筒、油箱等底盘部件的安装位置设定，每一处安装点位都预留了螺栓连接的平面，方便后续底盘总成的装配。

建模过程中对每一处结构的可制造性做了校验，所有弯折结构的圆角半径都符合板材冲压的工艺要求，没有出现无法脱模、弯折角度超出板材延展极限的结构，相邻部件之间的装配间隙控制在常规量产车的公差范围内，不会出现装配干涉的问题。对于日常运营中容易出现磨损的车门滑道、踏步边缘位置，都做了局部加厚处理，延长部件的使用寿命，减少后期维护的更换频率。车窗玻璃的安装槽预留了密封胶条的安装空间，胶条压缩量按照常规车用密封胶条的压缩比设定，可保证装配后的防水、隔音效果，避免雨天行车出现车厢漏水的问题。
