老式手摇台钻结构三维设计作品

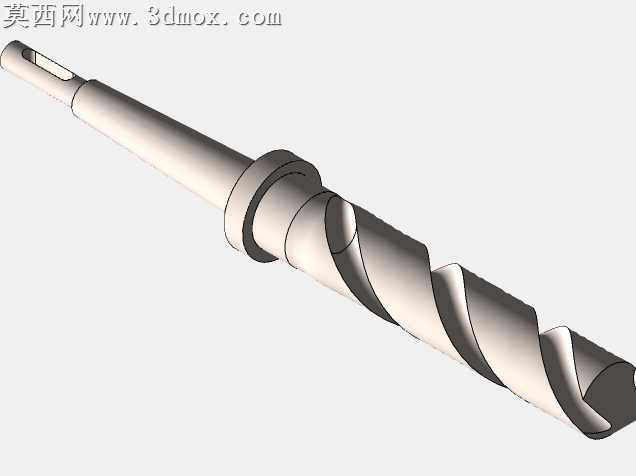

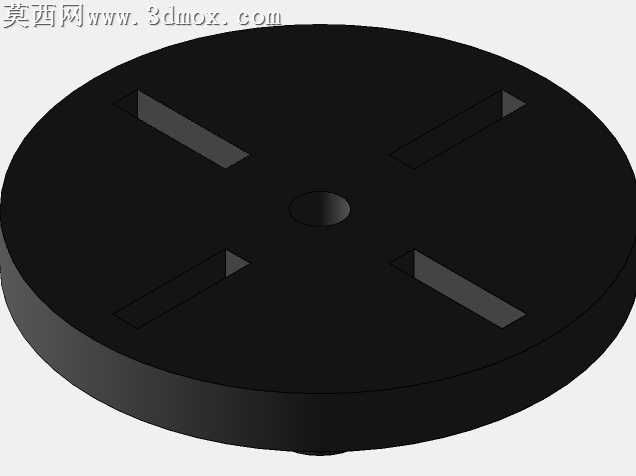

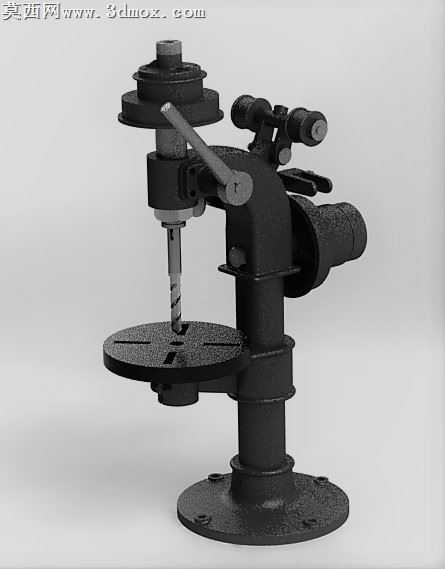

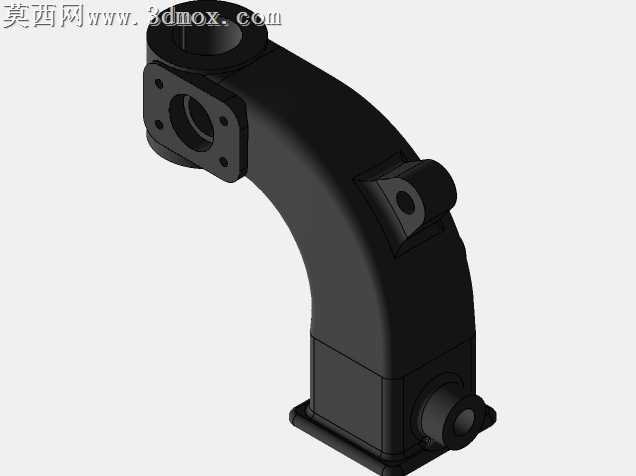

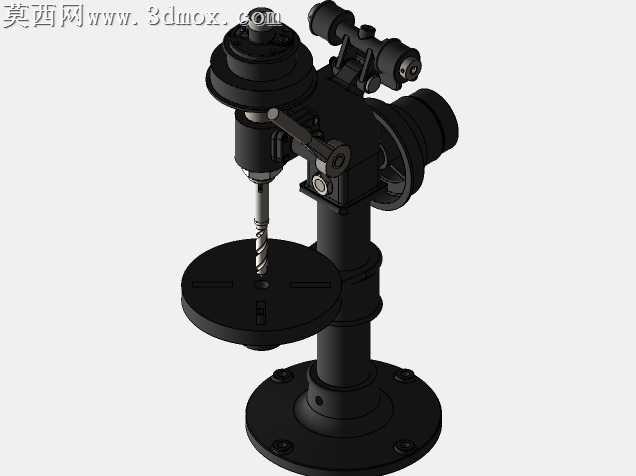

本作品为老式手动台钻的三维建模设计成果，建模过程中严格还原传统手摇台钻的经典结构比例，对设备各组成部件进行了精细化的几何特征构建。首先从底座部分开始建模，还原了圆形法兰底座的安装孔位、加厚支撑凸台的结构特征，保证底座的承重支撑结构符合真实设备的力学设计逻辑；立柱部分采用分段式建模，还原了立柱与底座的连接法兰、高度调节锁紧环、主轴支撑座的衔接结构，精准复刻了立柱上的调节刻度槽与锁紧机构的配合细节。主轴进给部分是建模的核心重点，分别构建了带轮传动结构、手动进给摇臂、钻夹头、钻头装夹位的细节，还原了摇臂与主轴套筒的齿轮齿条传动配合结构，对钻夹头的三爪装夹结构、钻头的螺旋排屑槽都做了精细化的特征还原，保证各运动部件的装配关系完全符合真实设备的运动逻辑。工作台部分还原了圆形工作台的T型槽结构、工作台升降锁紧机构、工作台角度调节的铰接结构，还原了工作台可旋转、可升降的调节功能对应的结构特征。在材质与渲染环节，针对老式台钻的铸铁机身特性，采用了带有细微铸造颗粒质感的哑光黑色金属材质，对操作摇臂、调节旋钮等操作件做了金属切削加工后的亮面金属质感区分，对钻头部分做了高速钢材质的金属反光效果处理，渲染过程中采用柔和的影棚布光，突出设备各部件的结构轮廓与材质差异，同时通过景深效果突出主体结构，弱化背景干扰，完整呈现老式手动台钻的复古工业质感。设计过程中参考了大量传统手动台钻的实物测绘数据，保证各部件的尺寸比例、装配间隙都符合真实设备的制造规范，既还原了老式台钻的经典外观，也完整复现了设备的内部传动与调节结构，可作为机械结构教学、老式工业设备数字化留存的参考素材。
