大行程铝型材框架数控雕刻路由器

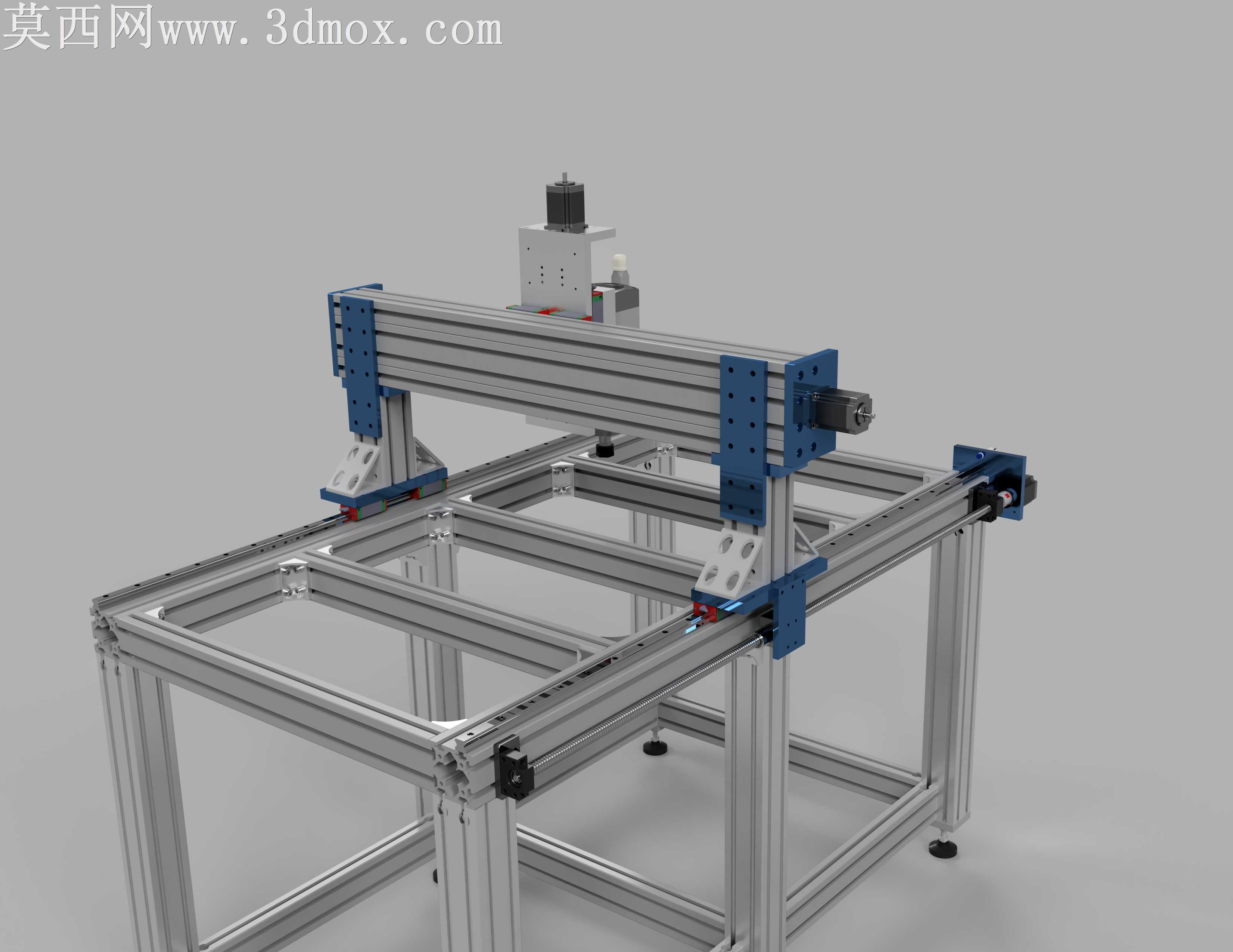

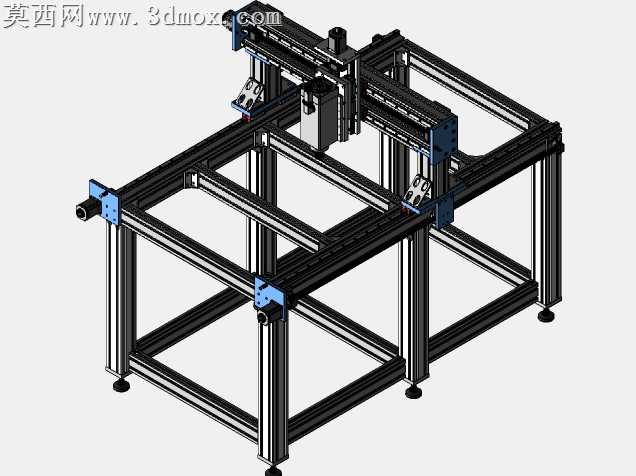

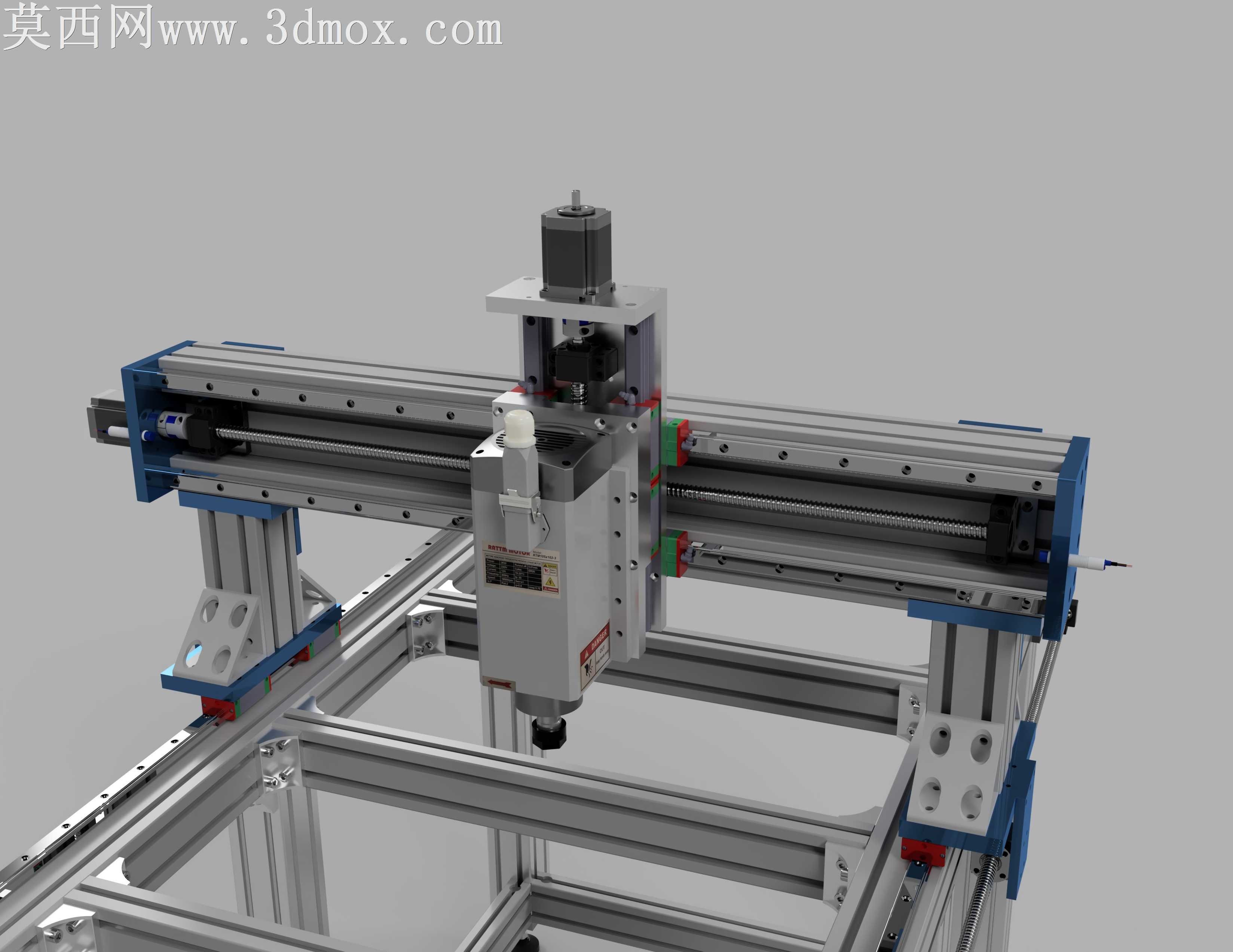

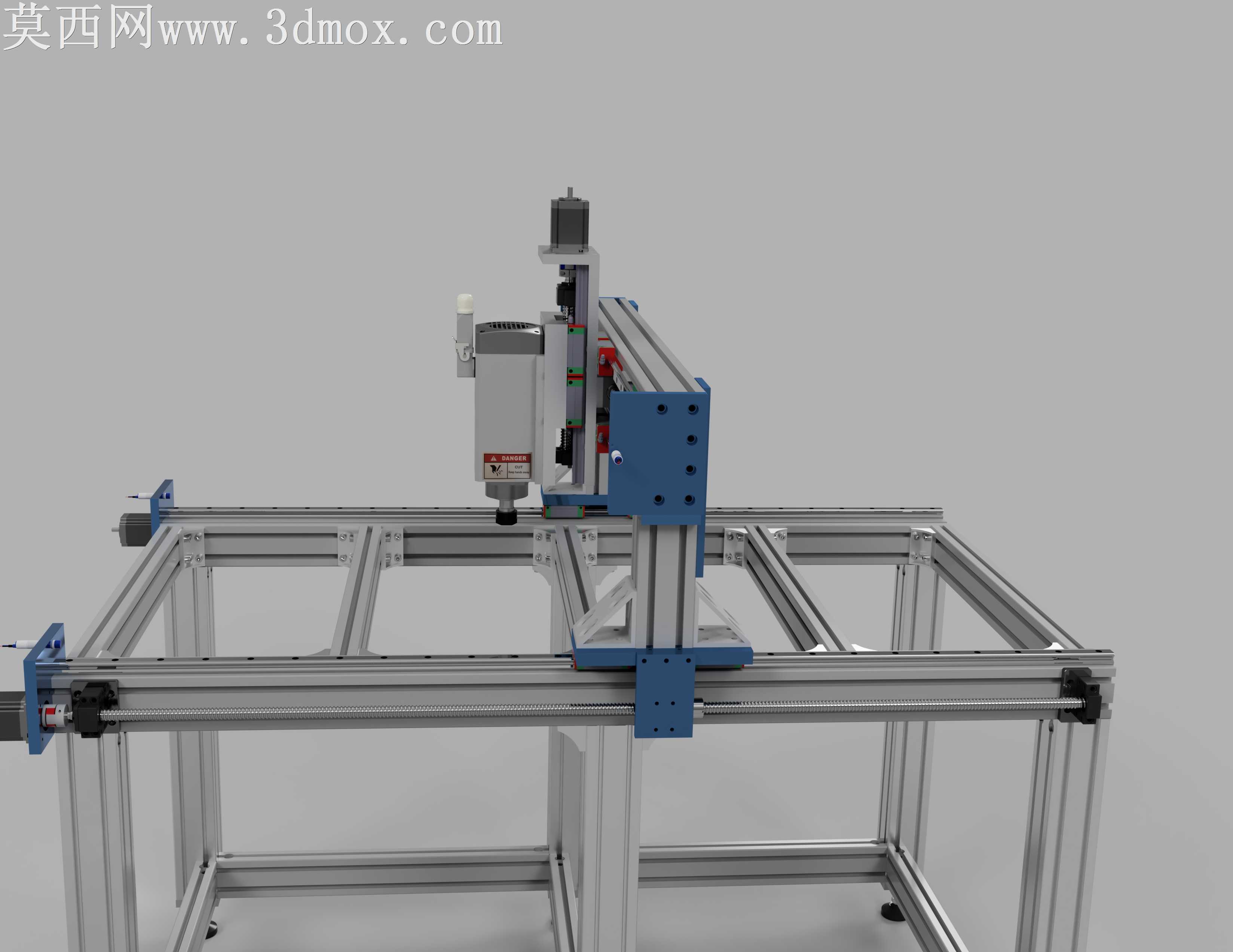

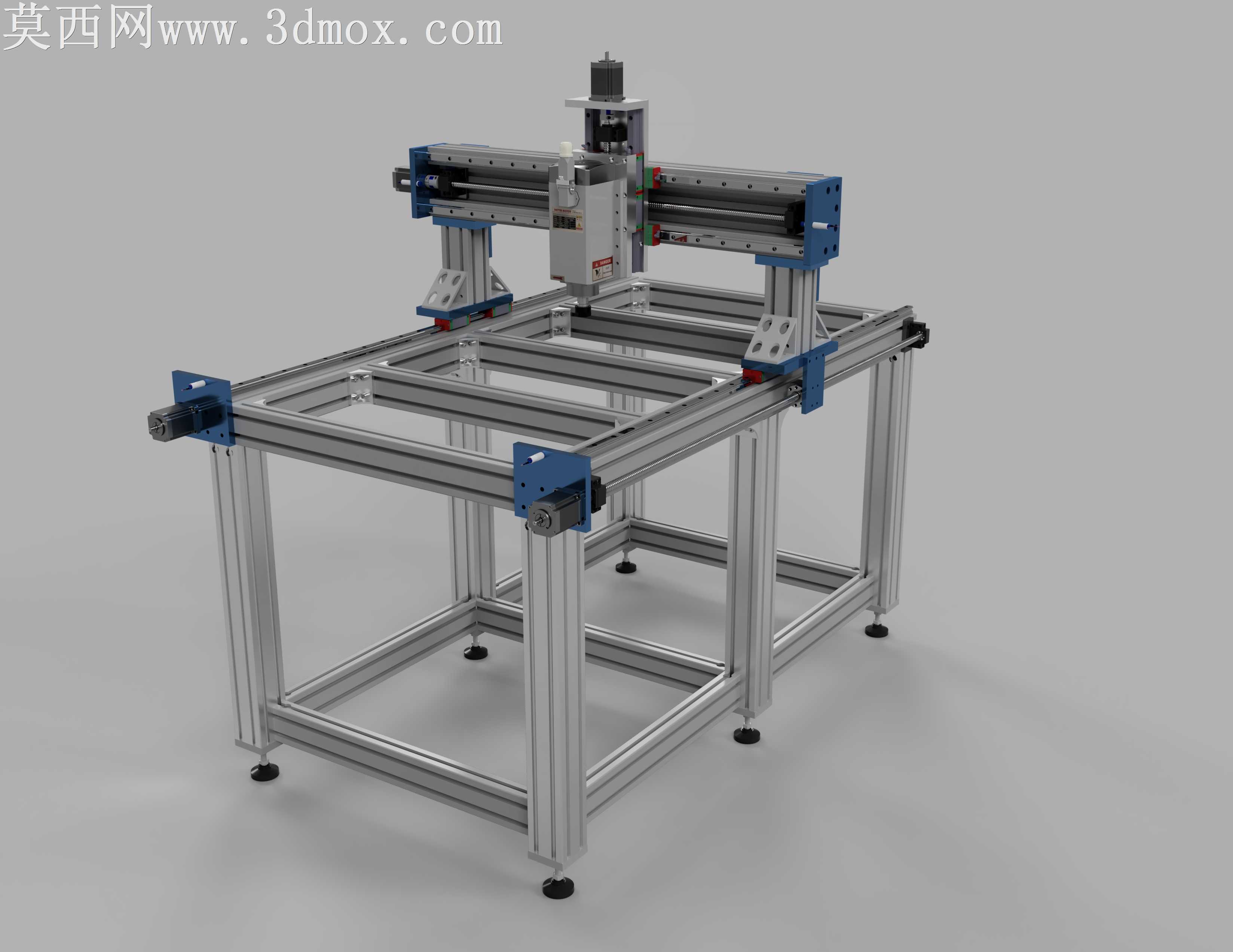

该款数控路由设备采用三维参数化建模完成整体方案设计，整体以工业铝型材搭建模块化框架结构，设计初始便确定了750mm×1500mm的大尺寸加工行程，可覆盖大幅面板材的雕刻、切割加工需求。建模过程中对各运动轴的装配关系做了精准约束，X、Y、Z三轴均采用可全行程移动的传动布局，其中龙门架部分通过多块型材锁接拼接形成高刚性承载基体，建模时对型材拼接的贴合面、锁接孔位做了精确对位，避免实际装配出现干涉问题。传动系统选用高精度滚珠丝杠搭配线性导轨滑块组件，建模时还原了导轨的安装基准面、滑块与运动板的连接结构，同时匹配闭环步进电机的安装位，对电机与丝杠的传动连接座做了适配性结构设计，保证传动链路的同轴度精度。设备的Z轴结构沿用了成熟前代方案并做细节优化，建模时调整了主轴安装座的夹持尺寸，适配常用的高速加工主轴，同时对拖链安装位、线缆排布空间做了预留，避免运动过程中出现线缆拉扯磨损的问题。渲染阶段采用金属哑光材质还原铝型材的表面质感，对导轨、丝杠的金属光亮面、紧固件的镀锌质感做了区分材质设置，通过环境光遮蔽效果突出框架的层叠结构与装配层次，清晰展现各部件的连接逻辑。整体设计采用模块化拆分思路，铝型材框架、龙门运动组件、Z轴加工单元、传动组件均可独立拆分装配，既方便前期加工件的生产制备，也便于后期的维护调整，建模时对所有标准件如型材角码、锁紧螺栓、调平地脚都做了等比例还原，调平地脚的支撑高度可做参数化调整，能够适配不同平整度的安装地面，保证设备整体的水平度，为加工精度提供基础保障。
