四旋翼折叠航拍作业无人机结构

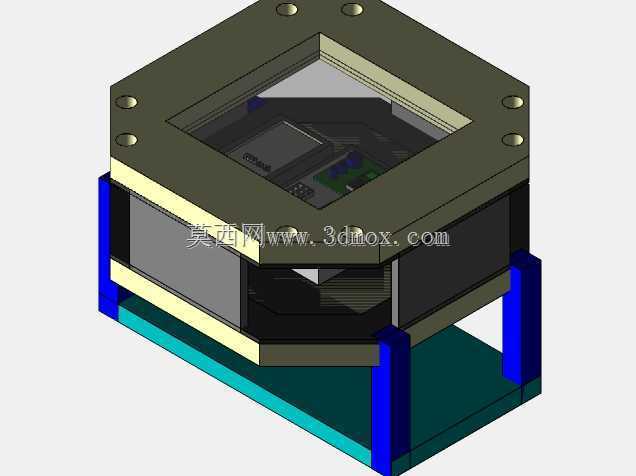

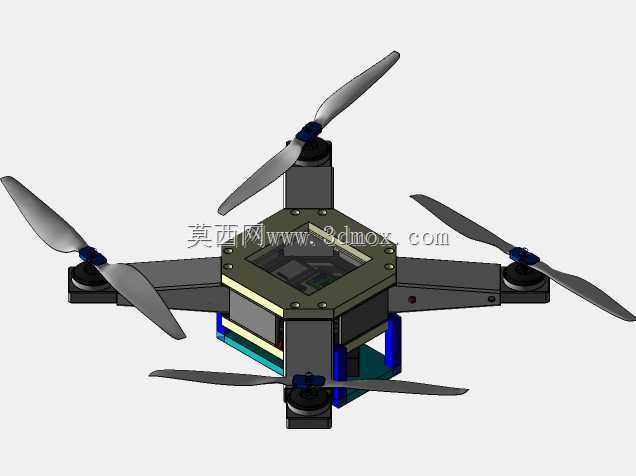

　　该结构围绕小型四旋翼飞行器的实际作业需求展开，机身采用中心承载盒体与四根向外伸展机臂组合的布局，适用于低空航拍、园区巡检、教学演示以及小型载荷挂载等场景。中心盒体承担飞控板、电池、电调和传感器的安装任务，外形以近似方形的壳体为基础，边角做过渡处理，既减少外露线缆被桨叶气流干扰的概率，也为内部电子元件留出规整的装配空间。盒体上表面预留观察与检修区域，可对应指示灯、调试接口或上盖固定位；下部则形成电池与任务载荷的安装边界，便于在不拆解主框架的情况下完成电源更换。

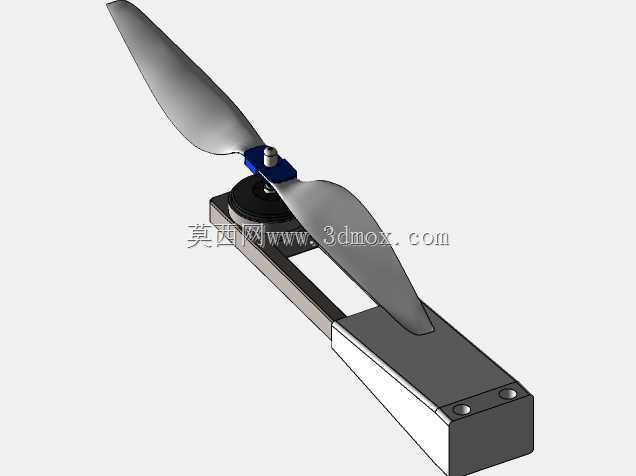

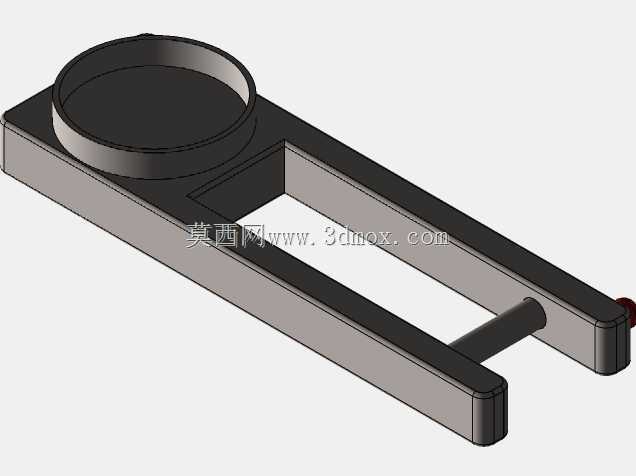

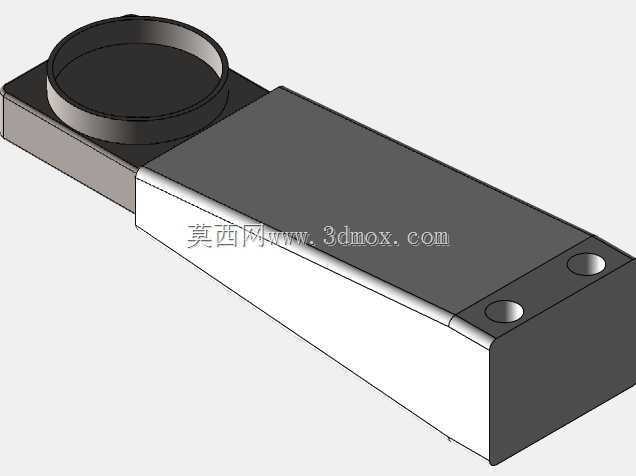

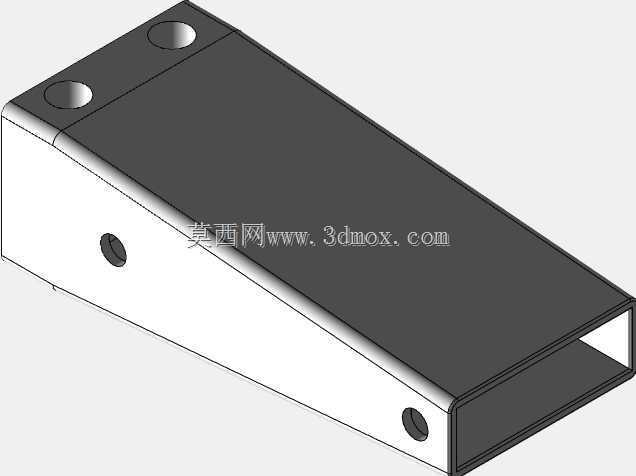

　　机臂部分采用长条型材式结构，从中心机体向四个对角方向延伸，臂身表面带有加强纹理或防滑式造型，能够在控制重量的同时提高抗弯刚度。每根机臂末端布置电机座，电机轴线保持竖直，螺旋桨通过桨夹固定在电机输出轴上。四个旋翼按对角同向、相邻反向的原则形成升力与反扭矩平衡，飞行过程中通过各电机转速差完成升降、俯仰、横滚和偏航控制。机臂与中心体之间的连接区域是受力关键位置，模型中通过加宽过渡、紧固件布置和局部加厚来承受起飞、降落及机动飞行时产生的弯矩。

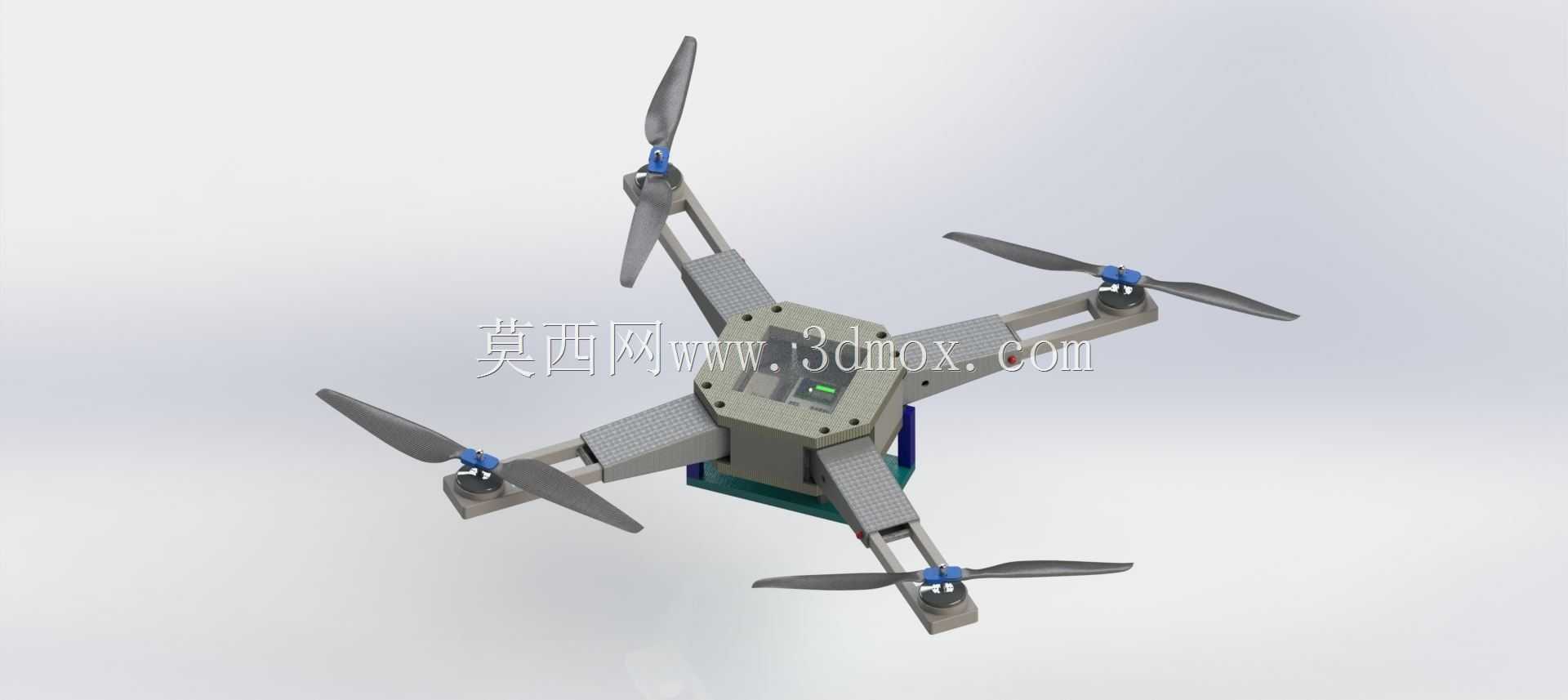

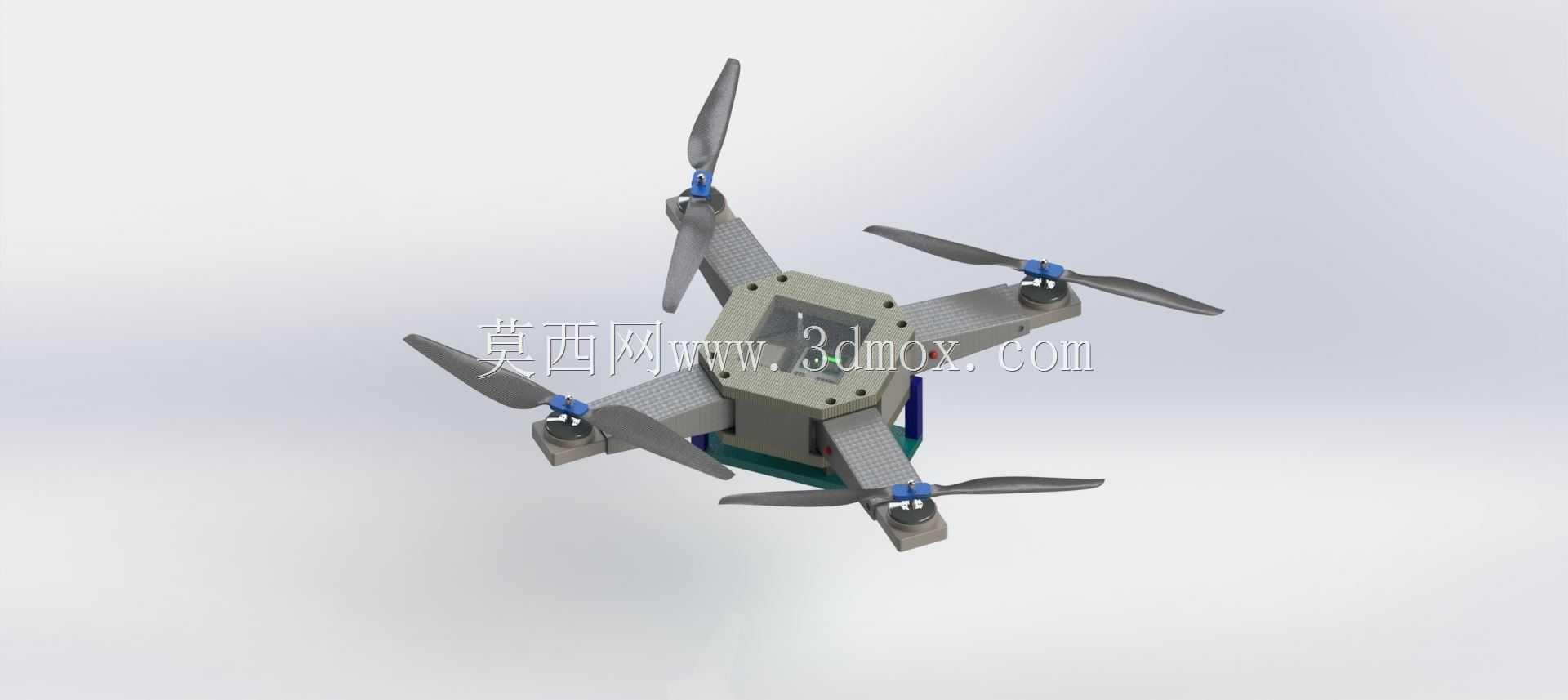

　　从外形尺寸看，整机边界主要由旋翼旋转直径和机臂展开长度决定。设计时需要保证相邻螺旋桨旋转圆互不干涉，同时在桨尖与机身、载荷之间保留安全间隙。机臂长度并非单纯追求大轴距，而是在桨盘尺寸、起飞重量、电池容量和姿态响应之间取平衡：较长机臂可容纳更大桨叶并提高悬停稳定性，但会增加结构惯量和收纳尺寸；较短机臂响应更快，却对电机推力和机架刚性提出更高要求。该模型的展开形态适合展示旋翼间距、电机安装高度以及中心舱与桨叶平面的相对位置。

　　起落与支撑结构位于机体下方，形成降落时的接触边界。下部支架需要把冲击载荷传递到中心框架，而不是直接作用在电池或摄像载荷上。支架高度要兼顾地面 clearance，也就是机身、桨叶和下挂设备与地面之间的净空，避免起降时异物击打镜头或电池壳体。若用于航拍，下方可扩展云台安装位；若用于教学或实验，则可在中心舱外侧增加传感器支架、数传模块或小型投放机构。

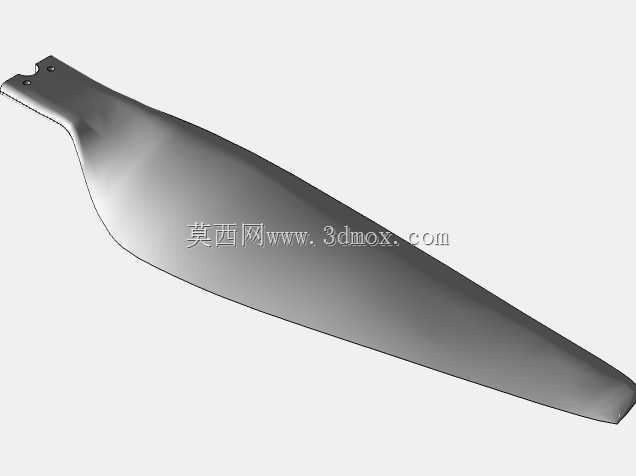

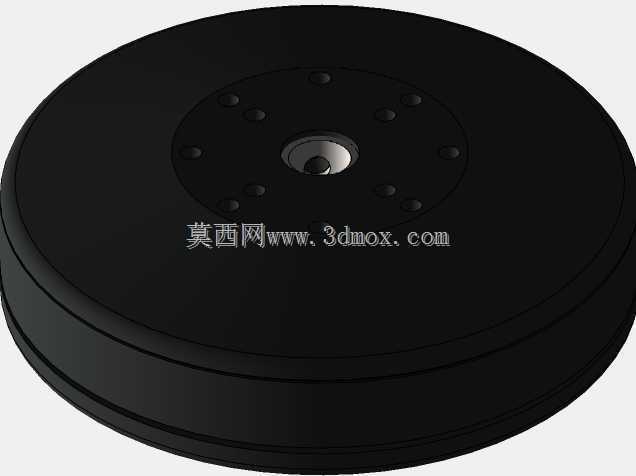

　　螺旋桨采用两叶桨形式，桨根通过蓝色桨座与电机连接，桨叶具有明显的扭角和翼型过渡。建模时需要关注桨叶平面与机臂的高度差，因为旋翼下洗气流会沿着机臂和中心体表面流动，不合理的遮挡会降低推进效率并引起振动。电机座的安装孔位、锁紧方向和桨叶旋转方向需要在装配中明确区分，防止实物装配时正反桨混用。

　　结构设计思路偏向可制造、可维护和可扩展。中心框架承担集中载荷，机臂承担分散推力，紧固件位置集中在连接根部，便于拆装更换；外露部件轮廓简洁，减少飞行中的挂碰风险。对于三维建模人员而言，该类模型不仅要还原外观，还要表达电机、机臂、中心舱、桨叶和起落支撑之间的装配关系；对于设备选型人员，则可据此评估轴距、桨径、电池仓容积、载荷挂载空间以及维护开口是否满足任务需求。整体结构紧凑，展开后姿态清晰，能够作为小型多旋翼飞行器机架设计、动力布局校核和任务载荷集成的参考对象。
