三节18650卧式串联电池底座结构设计

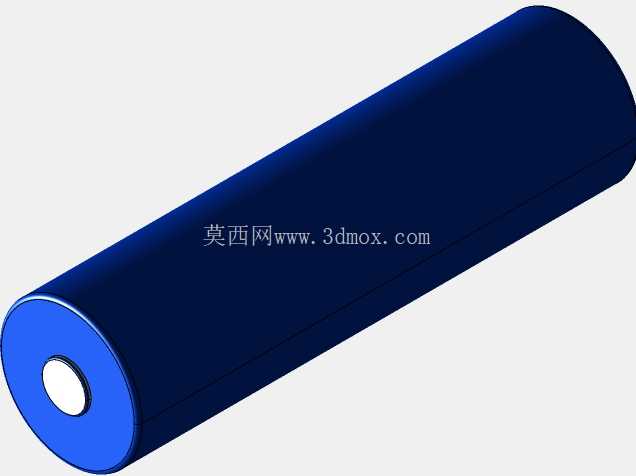

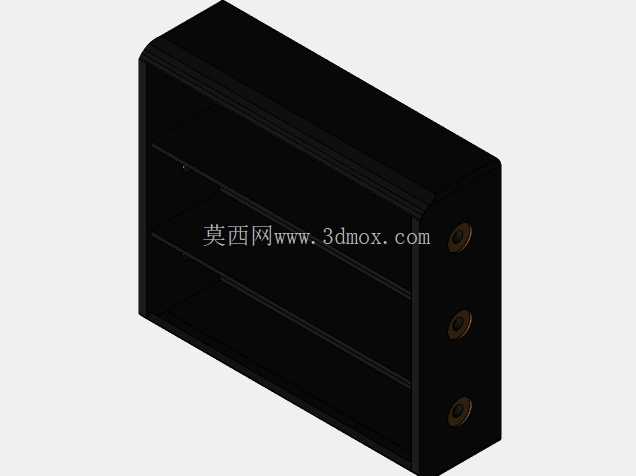

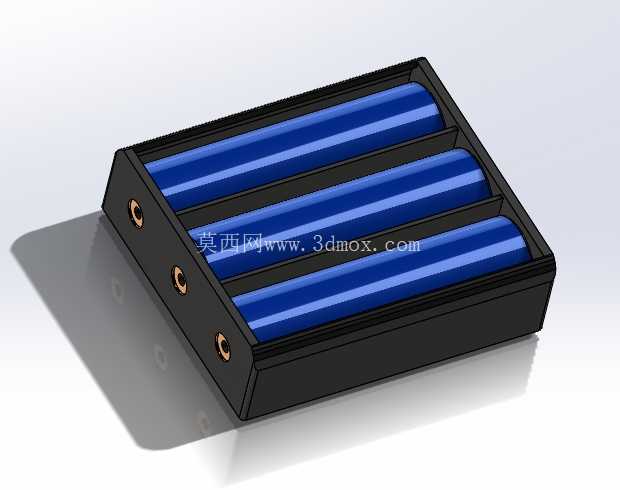

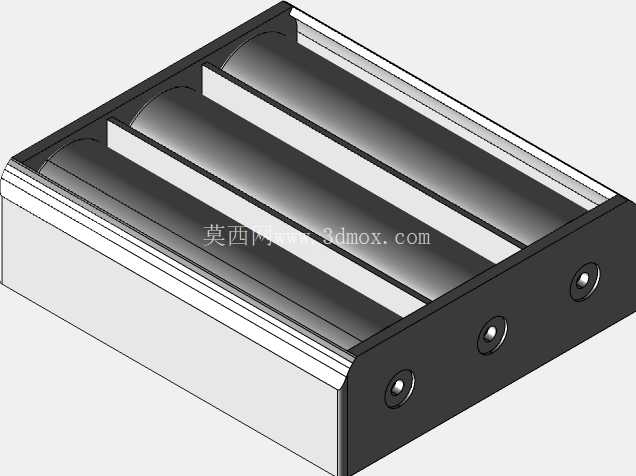

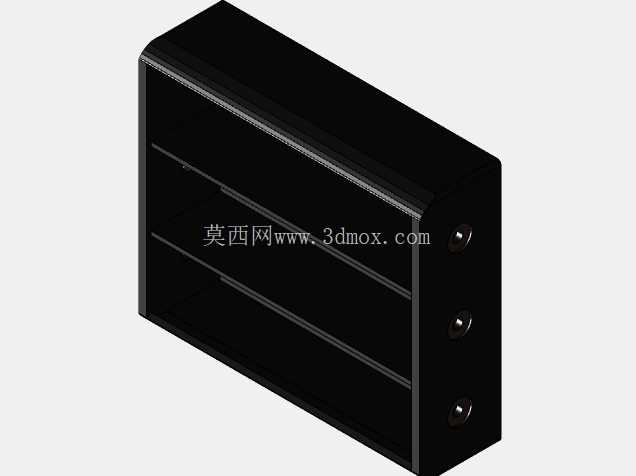

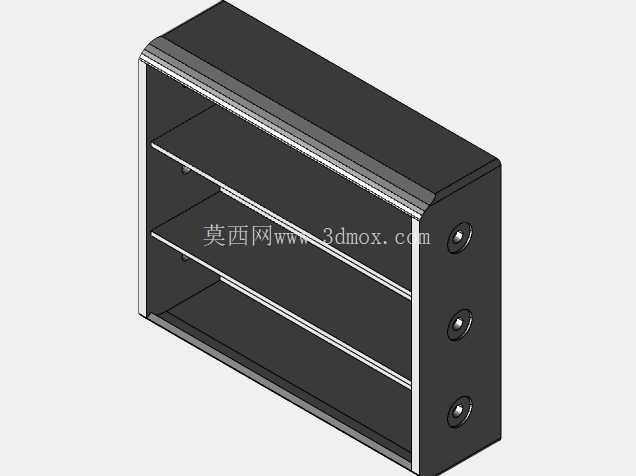

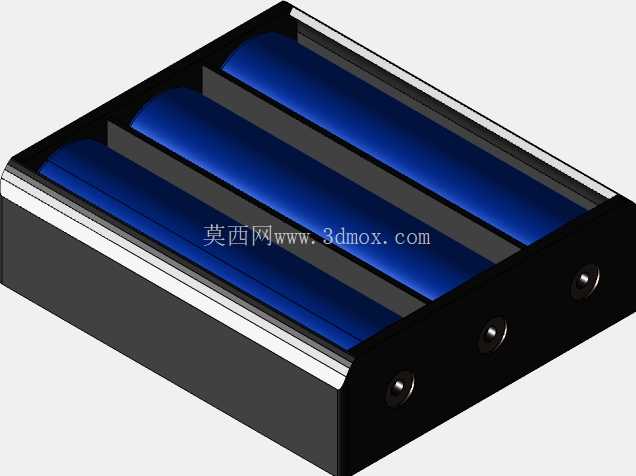

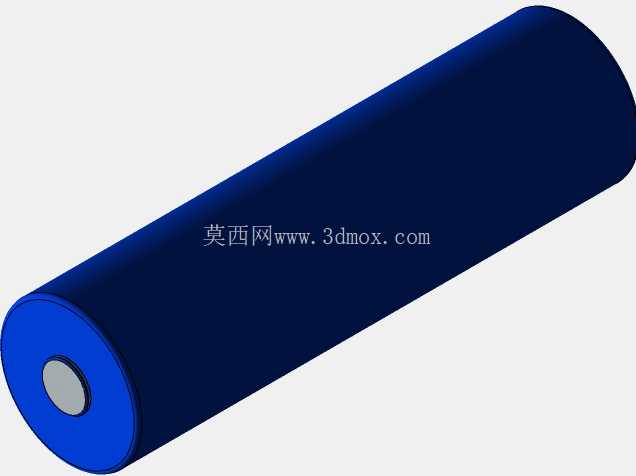

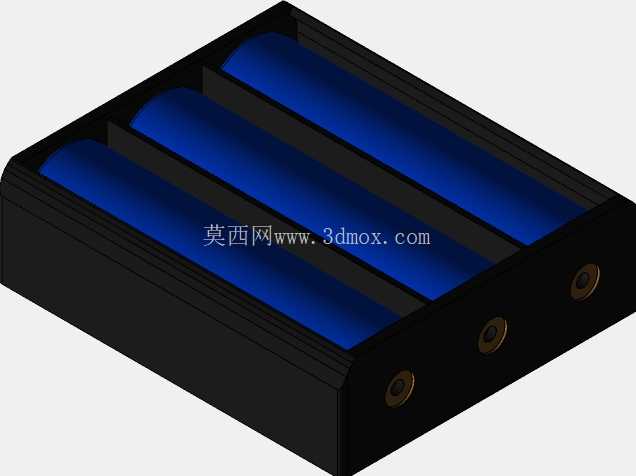

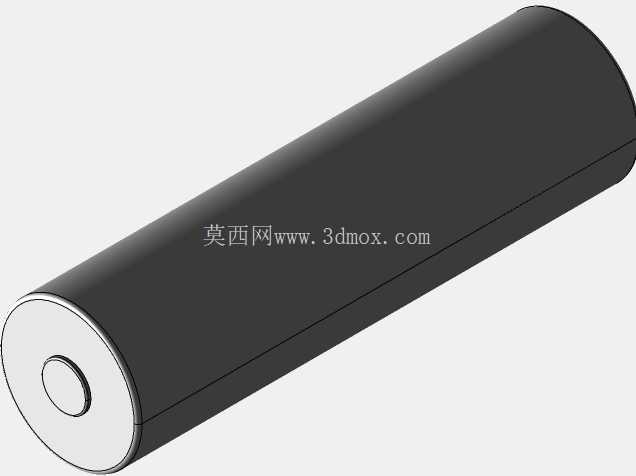

　　在便携式手持检测设备、小型户外储能模组、桌面级嵌入式开发板供电单元这类需要紧凑排布圆柱锂电的场景里，卧式排布的电池底座一直是结构工程师选型时的优先选项，相比立式电池座，卧式结构能大幅压缩整机的纵向高度，把厚度空间留给核心功能板卡与散热结构，同时降低设备重心，提升手持或桌面放置时的稳定性。这款三槽位的电池底座，适配常规直径18mm、长度65mm的圆柱锂离子电池，整体采用阻燃ABS注塑成型的基座作为主体，基座内部开有三道平行的半圆弧限位槽，槽体内壁做了0.2mm的拔模斜度，既方便电池快速装入，又能在设备受到常规振动冲击时限制电池径向窜动，避免电极接触不良。

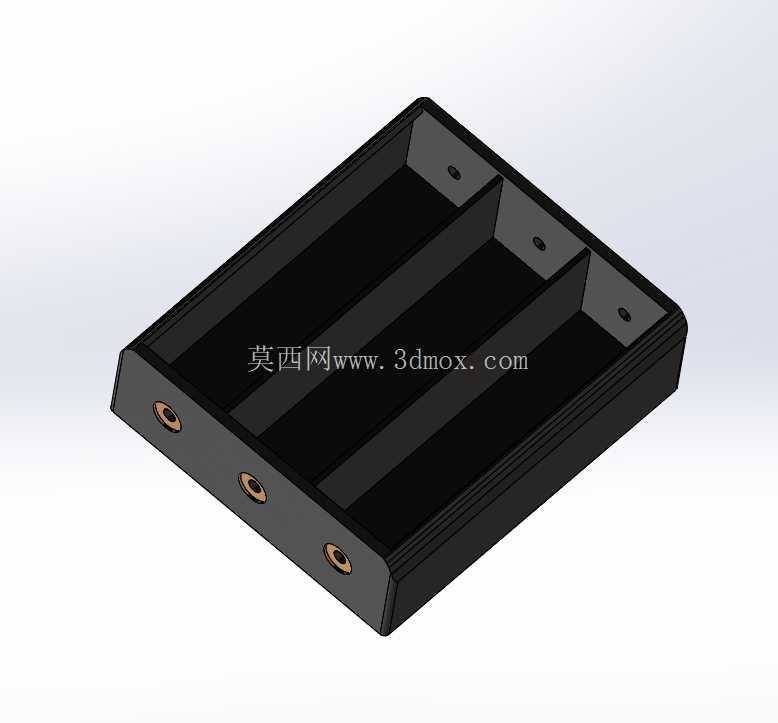

　　基座的侧壁嵌入了三个铜质镀镍的引脚接线端子，端子的接触端做了内凹的圆弧面，刚好贴合电池正极的端面凸点，装配时端子与基座采用过盈压装的方式固定，压装深度控制在3.2mm，保证端子在反复插拔电池的过程中不会出现松脱移位，端子的外伸引脚长度为4.5mm，刚好适配常规1.6mm厚度的PCB板波峰焊工艺，焊接后引脚与焊盘的结合强度能满足GB/T 2423规定的振动测试要求。从设计逻辑上看，这款底座采用串联供电的排布逻辑，相邻电池槽之间的隔断处预留了导电连接片的安装卡槽，不需要额外飞线就能实现三节电池的首尾串联，输出11.1V的标称供电电压，匹配多数小型工业设备的直流供电输入范围。

　　基座的底部做了1.2mm高度的凸台支撑，凸台上预留两个直径2.2mm的安装孔，孔位中心距为62mm，可以通过M2螺丝直接固定在设备壳体的内部筋位上，安装孔周边做了0.8mm厚度的加强筋，避免螺丝锁附时基座出现开裂变形。基座的整体外轮廓尺寸控制在长72mm、宽58mm、高21mm的范围内，安装边界预留了单侧2mm的安全间隙，不会和周边的板卡元件、结构筋位产生干涉。在接触可靠性设计上，端子的接触压力经过调校，单端接触力维持在1.2N-1.5N之间，既能保证电池装入后接触电阻小于10mΩ，避免大电流放电时接触位置发热，又不会因为压力过大导致电池装入时阻力过大，影响终端用户的换电体验。

　　基座的槽体端部做了1mm的导向倒角，电池装入时可以顺着倒角滑入槽位，不需要刻意对准电极位置，降低装配难度。考虑到户外使用场景的凝露风险，基座表面做了哑光晒纹处理，不会因为表面积累冷凝水导致相邻电极之间出现爬电现象，相邻端子之间的爬电距离设计为6.5mm，满足低压电器的绝缘安全要求。和常见的胶粘固定电池的方式相比，这种可拆卸的底座结构支持用户快速更换电池，不需要拆解设备壳体就能完成供电单元的替换，在长时间户外作业没有充电条件的场景下，用户可以携带备用电池快速轮换，提升设备的连续作业能力。在建模过程中，所有的配合尺寸都按照公差带的中差进行设计，电池槽的内径尺寸控制在18.1mm-18.2mm之间，既可以容纳带外皮的常规18650电池，也不会因为间隙过大导致电池在槽内晃动。端子的安装槽尺寸和铜质端子的外径做了0.05mm的过盈配合，压装后不需要额外点胶固定就能满足拉力要求。底座的壁厚整体控制在1.8mm，既满足注塑成型的工艺要求，避免出现缩水、缺胶等成型缺陷，又能把整体重量控制在18g以内，不会过多增加整机的负载。
