TD8210舵机伺服执行机构三维结构

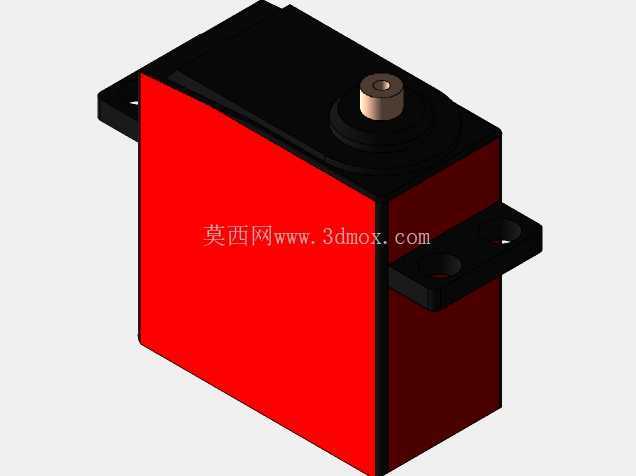

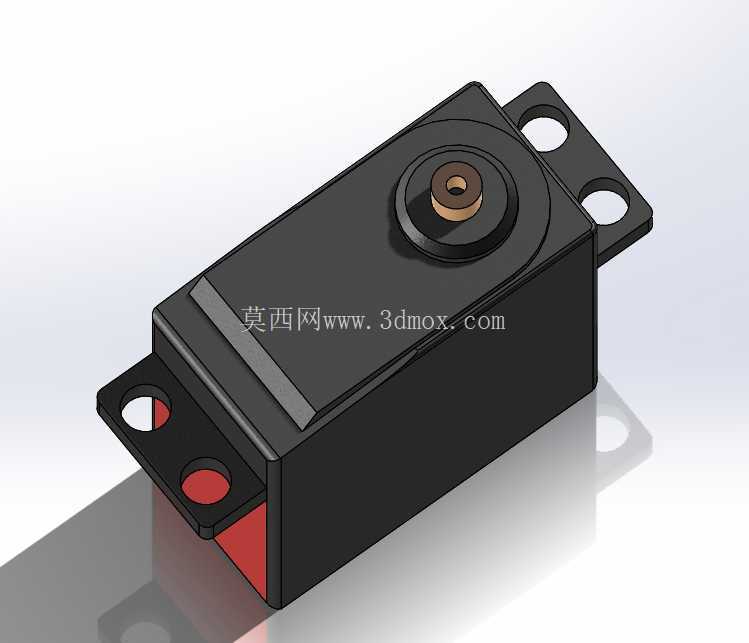

　　这款TD8210舵机属于小型伺服执行元件，在航模、小型自动化装置、机器人关节驱动领域应用十分广泛，日常做小型设备选型时，这类标准舵机是很多小扭矩角度控制场景的首选。从结构设计来看，主体采用矩形方壳布局，外壳做了局部加强筋处理，既保证壳体刚性，又能控制整体重量，输出轴位于壳体顶部居中位置，轴端做了标准花键齿结构，可兼容市面上常规的舵机摇臂、舵盘配件，无需额外做转接件加工。两侧延伸出带安装孔的固定耳，两个安装孔的孔位间距符合标准微型舵机的安装规范，安装孔做了沉台设计，使用M2规格螺丝固定时，螺丝头可以完全沉入沉台内，不会突出安装面干涉周边部件，固定耳与主体壳体做了圆弧过渡连接，避免应力集中导致安装耳受冲击断裂。

　　壳体侧面预留了走线槽位置，内部集成了直流驱动电机、减速齿轮组、位置反馈电位器以及控制电路板，整体结构集成度很高，不需要额外搭配驱动模块即可直接接收PWM控制信号实现角度闭环控制。从实际使用场景来说，这类舵机常被用于航模的舵面控制，比如固定翼航模的副翼、升降舵、方向舵驱动，也可用于小型仿生机器人的关节转动控制，还有小型自动化设备里的料仓挡板开合、简易机械臂的关节驱动，很多桌面级小型创客项目里，也会用这类舵机做角度执行部件，因为其控制逻辑简单，接线方便，不需要复杂的通讯协议即可实现0-180度范围内的任意角度定位。

　　设计这款模型的时候，重点还原了实际产品的安装边界尺寸，固定耳的厚度、安装孔的孔径、输出轴的伸出高度、轴径以及花键齿的尺寸都和实物保持一致，壳体上的合模线、底部的端盖扣位也做了还原，方便结构设计师在做整机装配的时候直接调用，不需要反复核对安装尺寸，避免出现装配干涉的问题。内部结构虽然做了简化处理，但保留了电机、减速组、电位器的相对位置关系，能直观展示舵机的内部传动逻辑，对于刚接触伺服执行元件的结构设计人员来说，可以快速理解这类舵机的工作原理：控制信号输入后，电路板对比目标角度和电位器反馈的当前角度差值，驱动电机转动，通过多级齿轮减速带动输出轴转动，直到电位器反馈的角度和目标角度一致，电机停止转动，实现角度锁定。

　　从安装适配性来看，这款舵机的外形尺寸兼容市面上同规格的标准金属齿舵机，替换原有同规格舵机时不需要修改安装孔位，也不需要调整输出轴的安装高度，直接替换即可使用。壳体边角做了小圆弧倒角处理，既避免安装时锐边划伤操作人员，也能减少装配时和周边结构的卡滞问题。输出轴根部做了轴肩定位，安装舵盘时可以直接顶到轴肩位置，保证舵盘的安装高度一致，不需要反复调整安装间隙。壳体两侧的固定耳上，安装孔周边做了局部加厚处理，因为螺丝锁紧时这个位置的压应力比较集中，加厚处理可以避免壳体被螺丝压裂，提升安装可靠性。在做小型设备结构设计时，选用这类舵机需要注意预留足够的转动空间，输出轴带动摇臂转动时，摇臂的摆动范围内不能有其他结构件干涉，同时要注意舵机的走线位置，预留出线空间，避免线材被转动部件磨损。这款三维模型完整还原了产品的所有外部安装特征，包括壳体表面的标识区域、端盖的卡扣结构、输出轴的齿形细节，在做整机虚拟装配时，可以直接用来做干涉检查，验证安装空间是否足够，也可以用来生成工程图，标注安装尺寸，指导实际的安装孔位加工。
