ESP8266节点MCU物联网开发控制板

　　这款ESP8266节点控制板是嵌入式物联网开发场景中应用极广的硬件载体，日常做智能硬件原型验证、小型物联网终端搭建、工业现场简易数据采集节点改造时，都会频繁用到这类硬件。从实际使用的角度看，它核心搭载的WiFi通信模块可以直接接入常规2.4G无线网络，不需要额外外挂通信模组，就能实现设备端与云端、本地服务器之间的数据透传，不管是做智能家居里的灯光控制节点、农业大棚里的温湿度数据采集终端，还是小型自动化设备里的远程状态上报模块，都能直接适配基础功能需求。

　　设计层面上，这块板把核心模组的所有IO引脚全部通过排针引出，引脚间距采用标准2.54mm规格，既可以直接插在面包板上做快速原型调试，也能通过配套排座焊接到定制载板上，适配量产级的硬件集成。板载的USB转串口芯片直接集成在板体上，不需要额外搭配下载器，用常规Micro USB（部分版本为Type-C）线缆连接电脑就能完成固件烧录与串口调试，省去了外接调试器的接线麻烦，对快速迭代的开发场景非常友好。板上预留的两个复位与用户按键，分别对应硬件复位与固件下载触发功能，开发时不需要手动短接引脚就能进入下载模式，减少了调试阶段的操作步骤。两个板载状态指示灯分别对应电源供电与串口通信状态，调试时可以直观判断硬件供电是否正常、数据传输是否处于工作状态，不用额外挂万用表测引脚电平就能快速排查基础硬件问题。

　　安装边界方面，板体四角预留了标准3.2mm直径的安装孔，孔位间距匹配通用开发板的安装尺寸，可以直接用M3铜柱固定在常规的设备外壳内部或者实验台支架上，不需要额外做打孔改造。排针引出的引脚全部做了丝印标注，每个引脚的功能定义、供电参数都在板体表面有清晰标识，接线时不需要反复查阅手册就能快速完成外设连接，减少接线错误的概率。板上的电源处理部分做了宽压适配，既可以通过USB接口直接5V供电，也能通过引脚外接3.3V直流供电，适配不同现场的供电条件，比如在电池供电的野外采集场景下，可以直接接锂电池稳压模块供电，不需要额外加电平转换板。

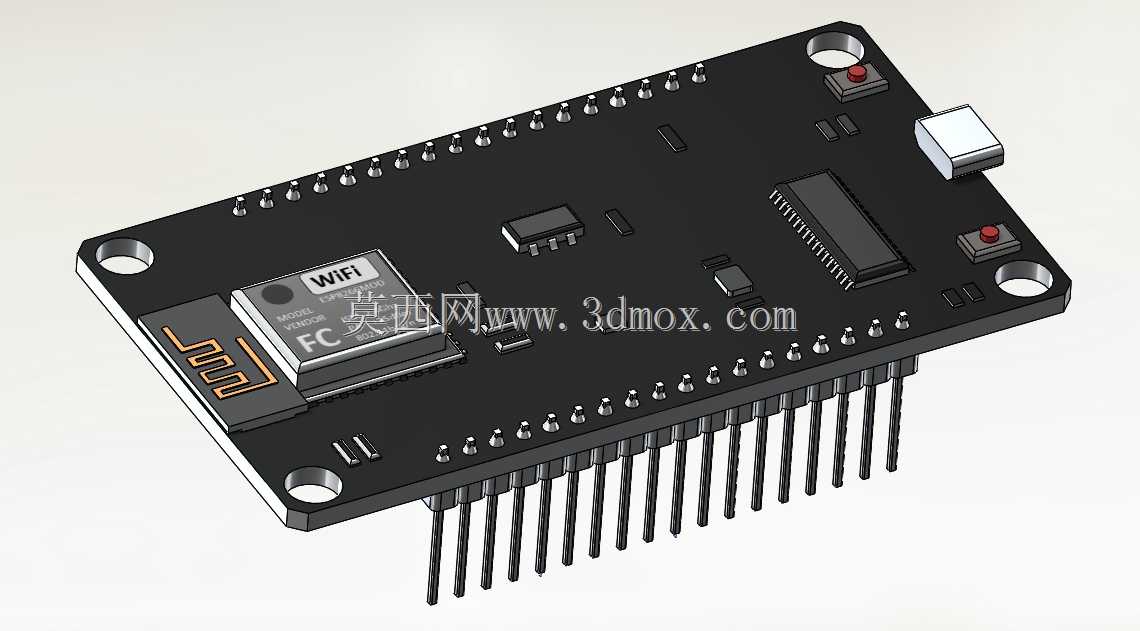

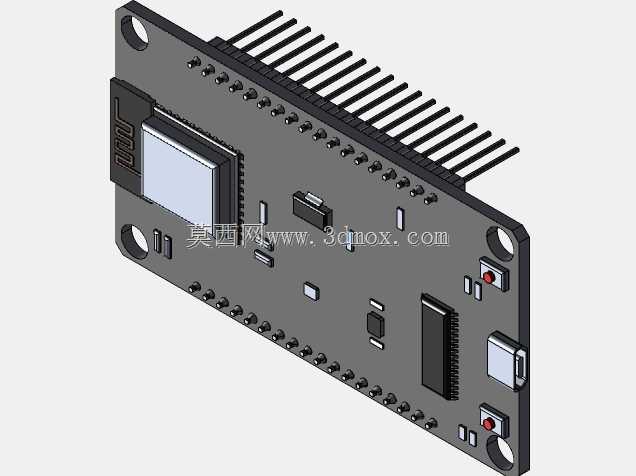

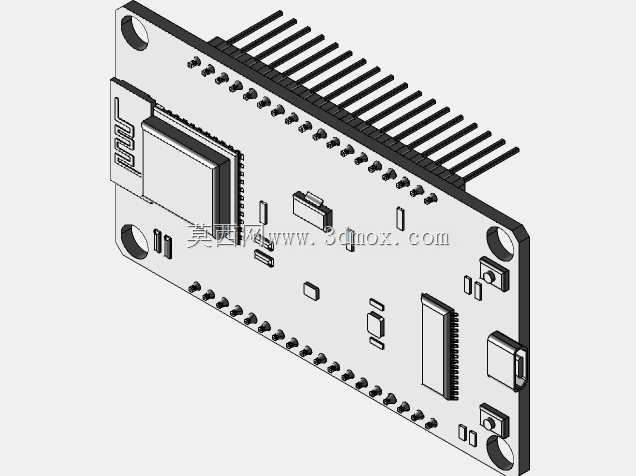

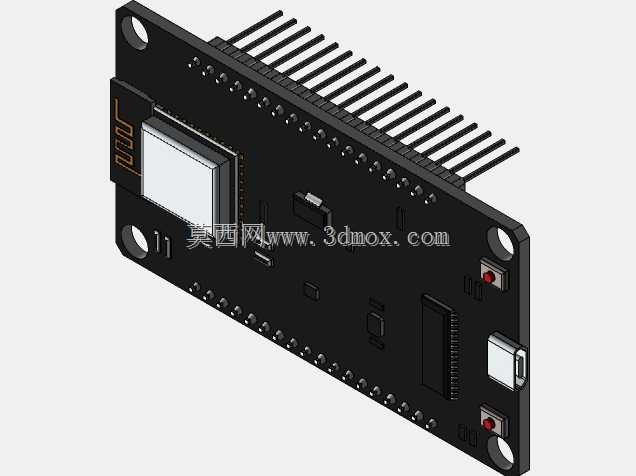

　　从结构建模的角度看，这个模型完整还原了板体上所有元器件的高度差与外形轮廓，包括WiFi模块的金属屏蔽罩、USB接口的凸起结构、排针的长度与直径、按键的高度与按压行程空间，在做设备外壳设计或者整体装配仿真时，可以直接导入这个模型做干涉检查，避免出现外壳压到元器件、排针与壳体开孔位置不对的问题。比如在设计定制化的物联网终端外壳时，导入这个模型后可以直接对齐安装孔位，预留出USB接口的操作空间、按键的按压间隙，还有WiFi模块对应的信号开窗位置，不用反复打样调整结构尺寸，能大幅缩短结构设计的迭代周期。

　　实际选型使用时，这块控制板的外设驱动能力也做了充分预留，引出的IO口可以直接驱动常规的LED、继电器模块、传感器模组，不需要额外加驱动电路就能实现基础的开关量控制与数据采集，对于小型物联网项目来说，不需要重新设计核心控制板，直接用这块板搭配外设模块就能快速搭出功能样机，验证方案可行性之后再做硬件裁剪与定制化设计，能有效降低前期的研发投入与试错成本。板体的布线做了等长处理与阻抗匹配，WiFi射频部分的走线做了专门的避让，不会因为板上其他元器件的干扰影响无线通信的稳定性，在常规的工业现场电磁环境下，也能保持稳定的网络连接，不会出现频繁断连、数据丢包的问题。
