桌面级协作式多关节胶子机械臂设计

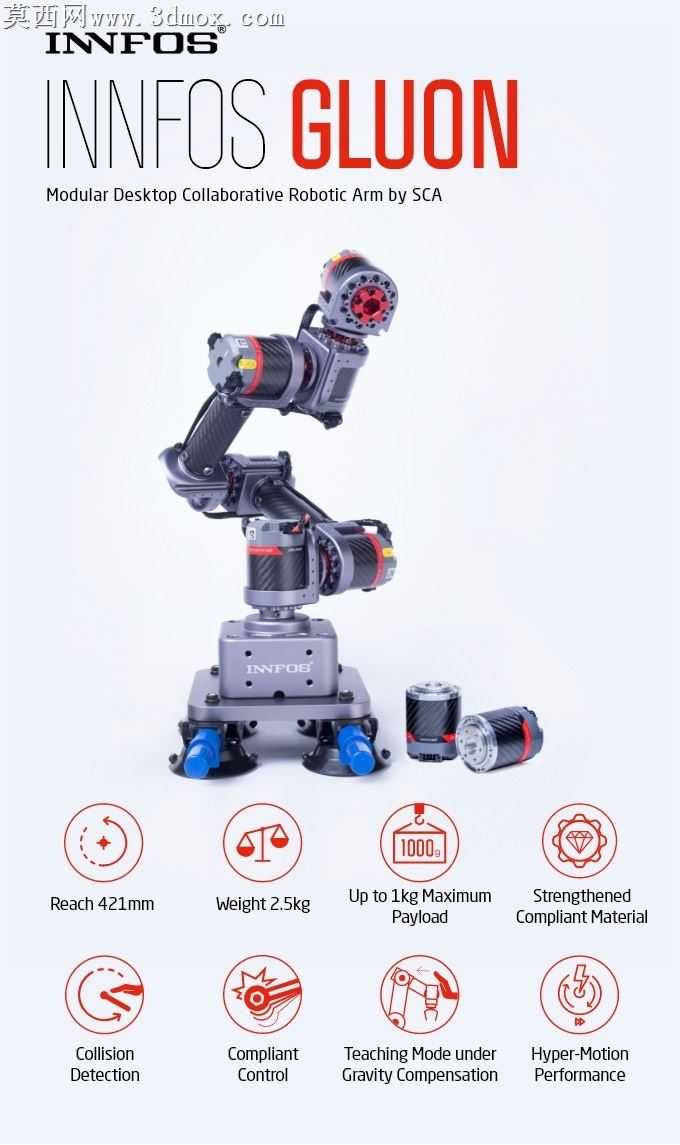

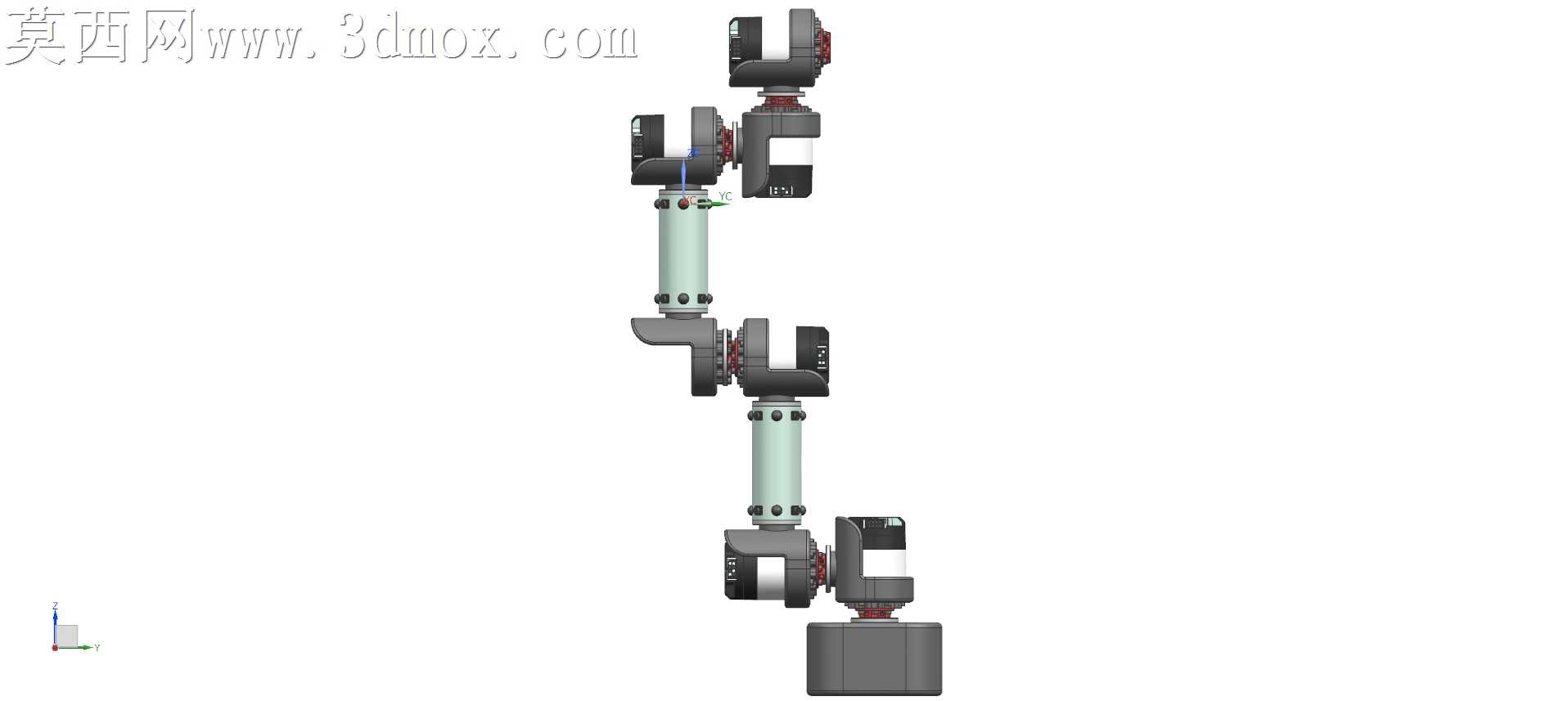

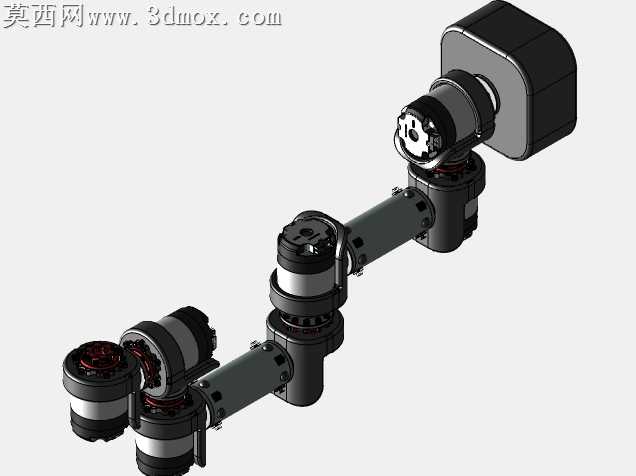

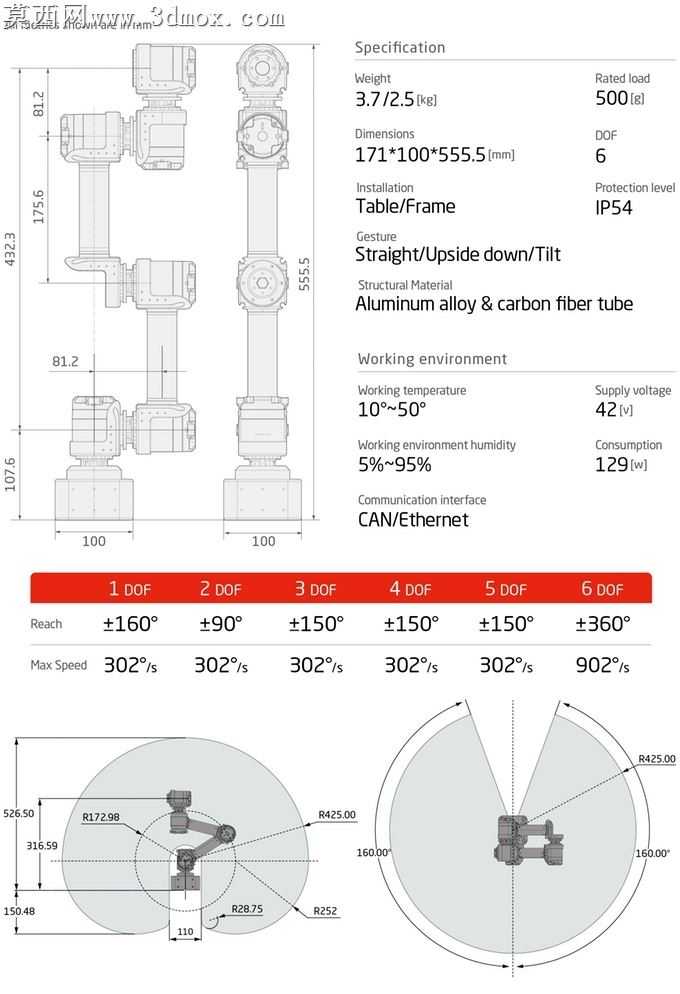

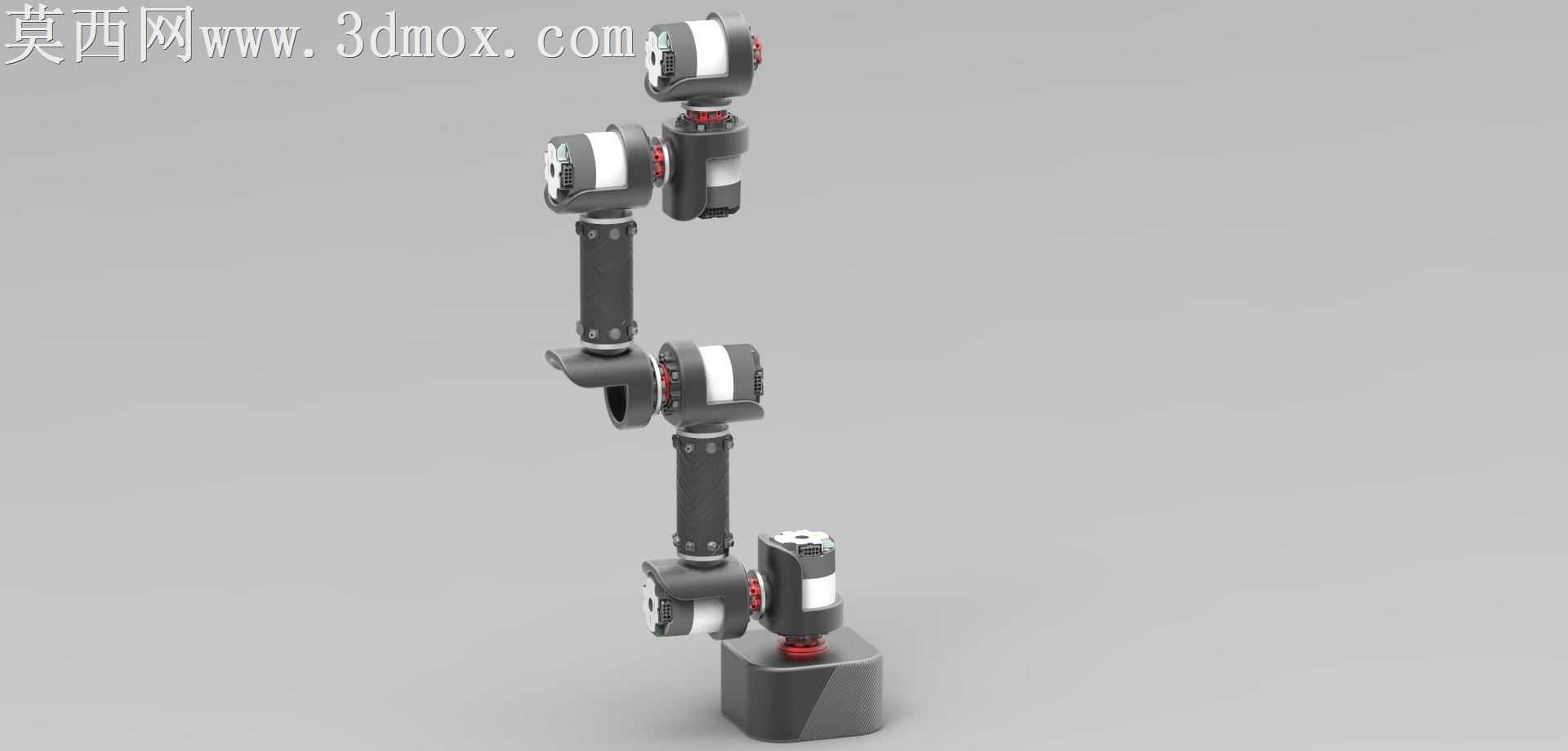

本作品为桌面级模块化协作机械臂的三维建模设计，整体采用多关节串联构型，建模过程中严格遵循紧凑型桌面协作设备的尺寸约束，将整机工作半径控制在421mm范围内，自重设定为2.5kg，适配桌面场景的轻量化部署需求。建模阶段首先完成各关节模组的独立参数化构建，针对关节内置的伺服驱动单元、谐波减速结构、连接法兰进行分块建模，确保各旋转关节的转动副轴线对齐精度，还原真实机械臂的关节运动逻辑，每个关节的转动范围、限位结构都按照实际协作臂的运动参数进行约束设置，保证后续运动仿真的合理性。材质渲染阶段，针对不同部件的材质属性进行分层设置：底座与关节外壳采用哑光磨砂铝合金材质，调整金属粗糙度与反射参数还原工业级金属质感；关节处的装饰环与操作按键采用高光亮面工程塑料材质，区分不同功能区域的视觉差异；末端执行器连接法兰做硬质阳极氧化的深色金属质感处理，底座的真空吸附脚垫采用软质橡胶材质，调整漫反射与凹凸贴图还原橡胶的防滑纹理，配套展示的快换末端工具也分别做了对应材质的质感区分，整体渲染采用纯白影棚环境光，搭配柔和的补光方案清晰呈现机械臂的结构轮廓与细节特征。结构设计上采用模块化拆分思路，每个关节都设计为独立可快拆的模组单元，底座集成真空吸附固定结构，无需额外工装即可稳固固定在光滑桌面表面；臂身结构采用优化的镂空减重设计，在保证结构刚性的前提下降低整机自重，同时内置走线通道将所有驱动线缆隐藏在臂身内部，避免外露线缆干扰机械臂运动；设计过程中充分考虑协作安全性，在关节结构中预留了碰撞检测的传感器安装位，支持力控柔顺控制功能，最大负载设定为1kg，满足桌面级轻量作业、教学演示、科研开发的使用需求，同时支持重力补偿下的拖拽示教功能，建模时特意还原了关节处的状态指示灯、品牌标识等细节，让模型还原度达到可直接用于产品宣传演示、结构验证的精度标准。
