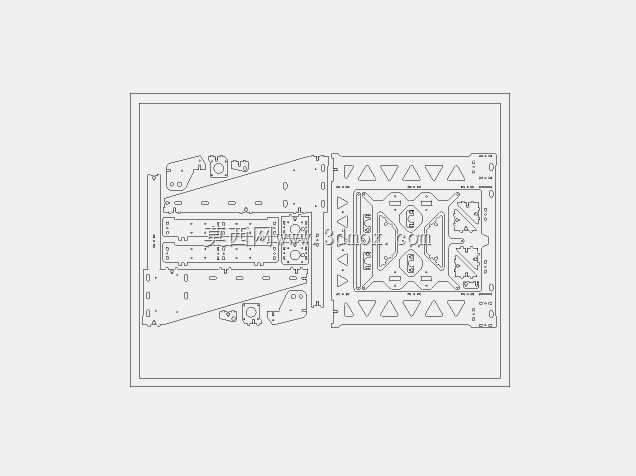

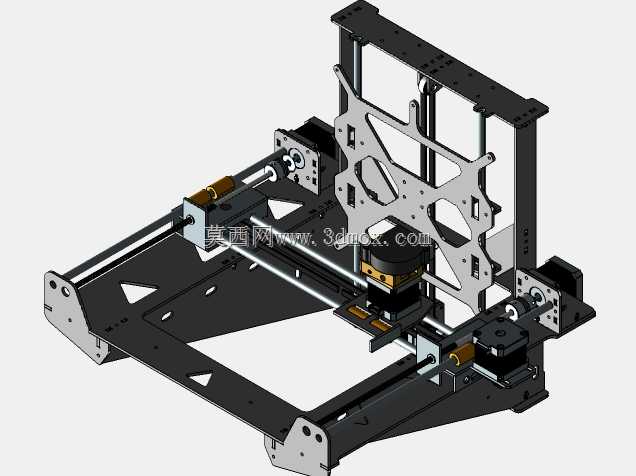

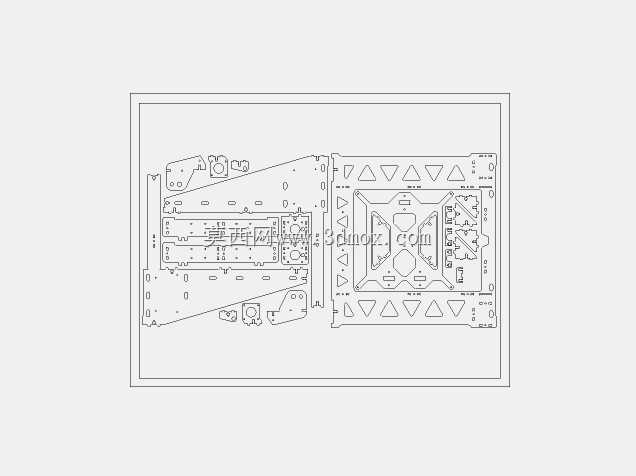

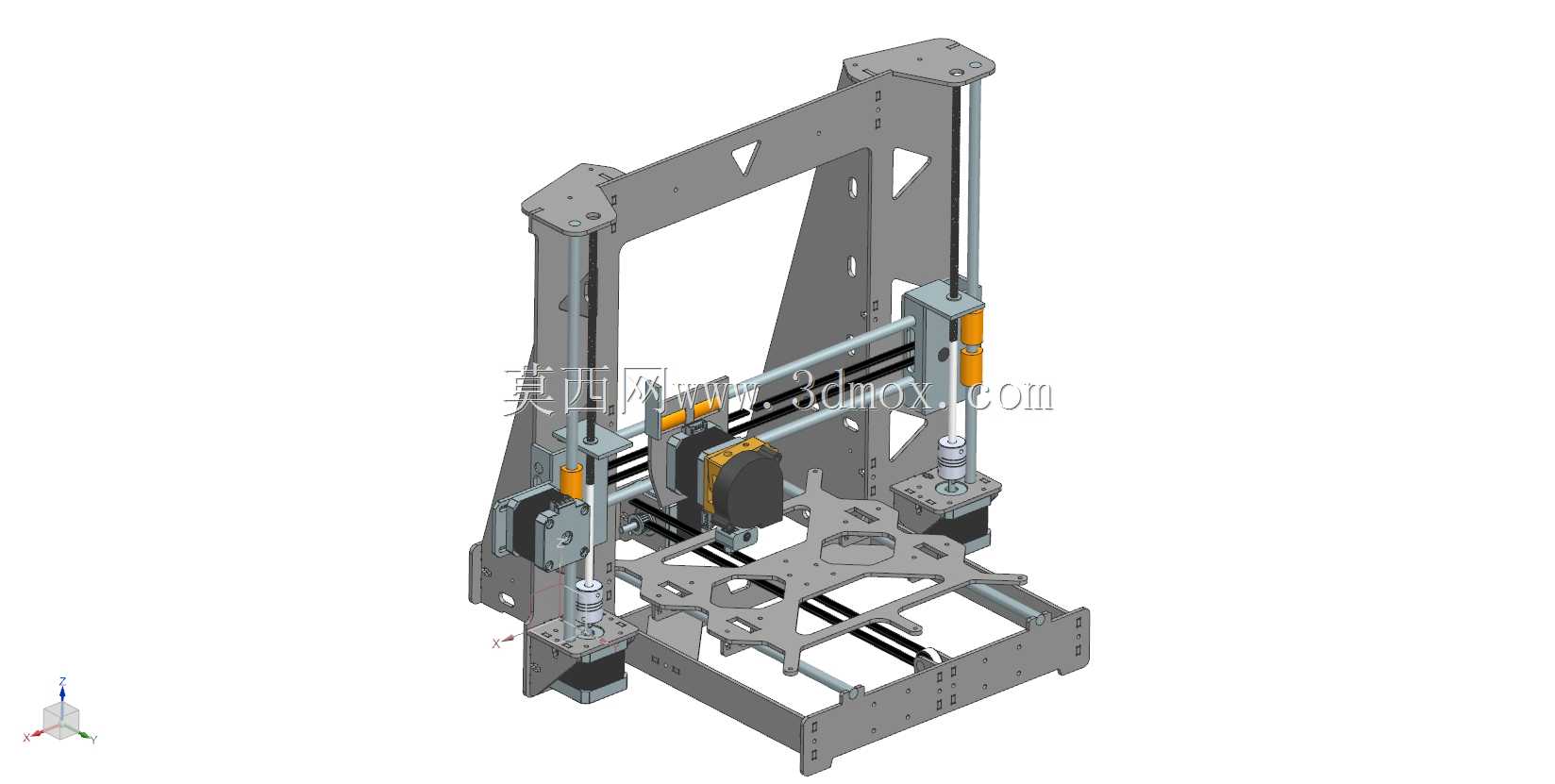

普鲁萨MK3金属框架机身结构设计

钣金折弯成型的Z轴立柱根部，特意预留了0.2mm的铣削让位槽，避免折弯R角与底座安装面出现虚接，早期试装时曾因忽略该细节，导致立柱锁紧后出现0.12°的垂直度偏差，连续打印6小时以上就会出现层纹偏移。底座上的同步带张紧座采用腰型孔设计，调节行程预留了8mm冗余量，既可以适配不同批次同步带的长度公差，也能在长期使用出现拉伸松弛时，无需拆解其他部件即可完成张紧调整。X轴滑台的导轨安装面做了局部沉台处理，沉台深度比导轨厚度小0.05mm，锁紧螺丝后导轨会产生微量预变形，刚好抵消滑台往复运动产生的侧向倾覆力矩，避免高速移动时出现导轨翘曲异响。挤出机安装位的三个定位销孔采用配做公差设计，销孔与安装座的同轴度控制在0.02mm以内，装配时无需反复调整即可保证挤出齿轮与送丝路径的对中度，减少送丝打滑、堵头的概率。框架上的所有走线槽都做了翻边钝化处理，避免金属锐边割伤运动中的拖链线缆，拖链安装座的固定孔位特意错开了Y轴传动带的运动路径，防止长期摩擦导致线缆外皮破损。Z轴丝杆的顶部支撑座采用浮动式设计，径向预留0.1mm的活动间隙，可自动补偿丝杆与立柱的平行度误差，避免丝杆转动时出现卡顿、共振纹。底座底部的四个脚垫安装位做了共面度校验，平面度公差控制在0.03mm以内，放置在水平工作台时无需额外调整脚垫即可保证整机水平，减少调平操作的复杂度。打印平台的安装支架采用对称式结构设计，左右两侧的弹簧安装孔位同轴度偏差不超过0.03mm，平台升降过程中不会出现偏载卡滞，配合三点调平结构可以快速实现平台水平校准。所有金属部件的连接孔位都做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，降低螺丝对位的难度，即使是新手用户也能快速完成整机组装。
