FDM3D打印机挤出端安装固定支架结构

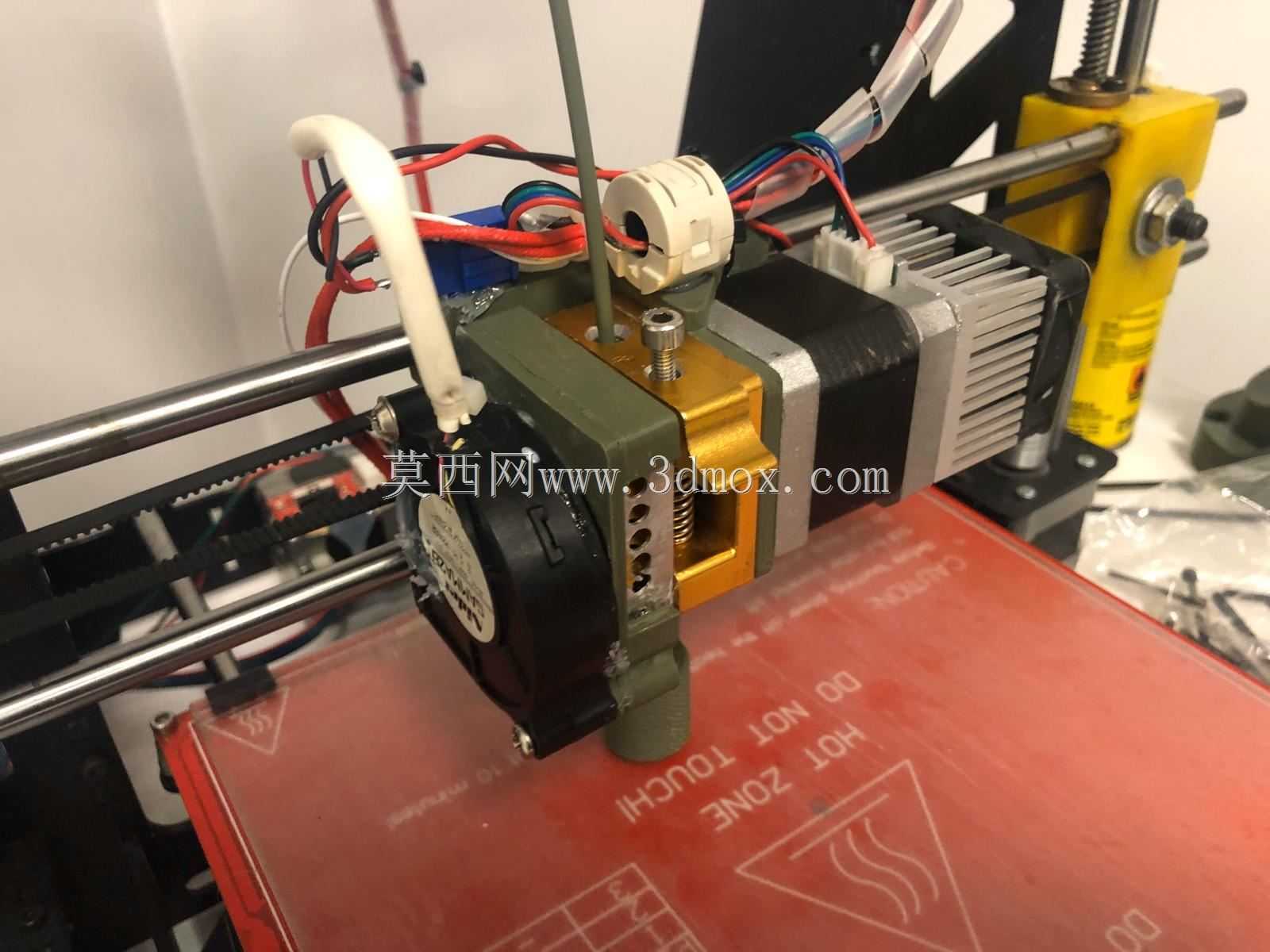

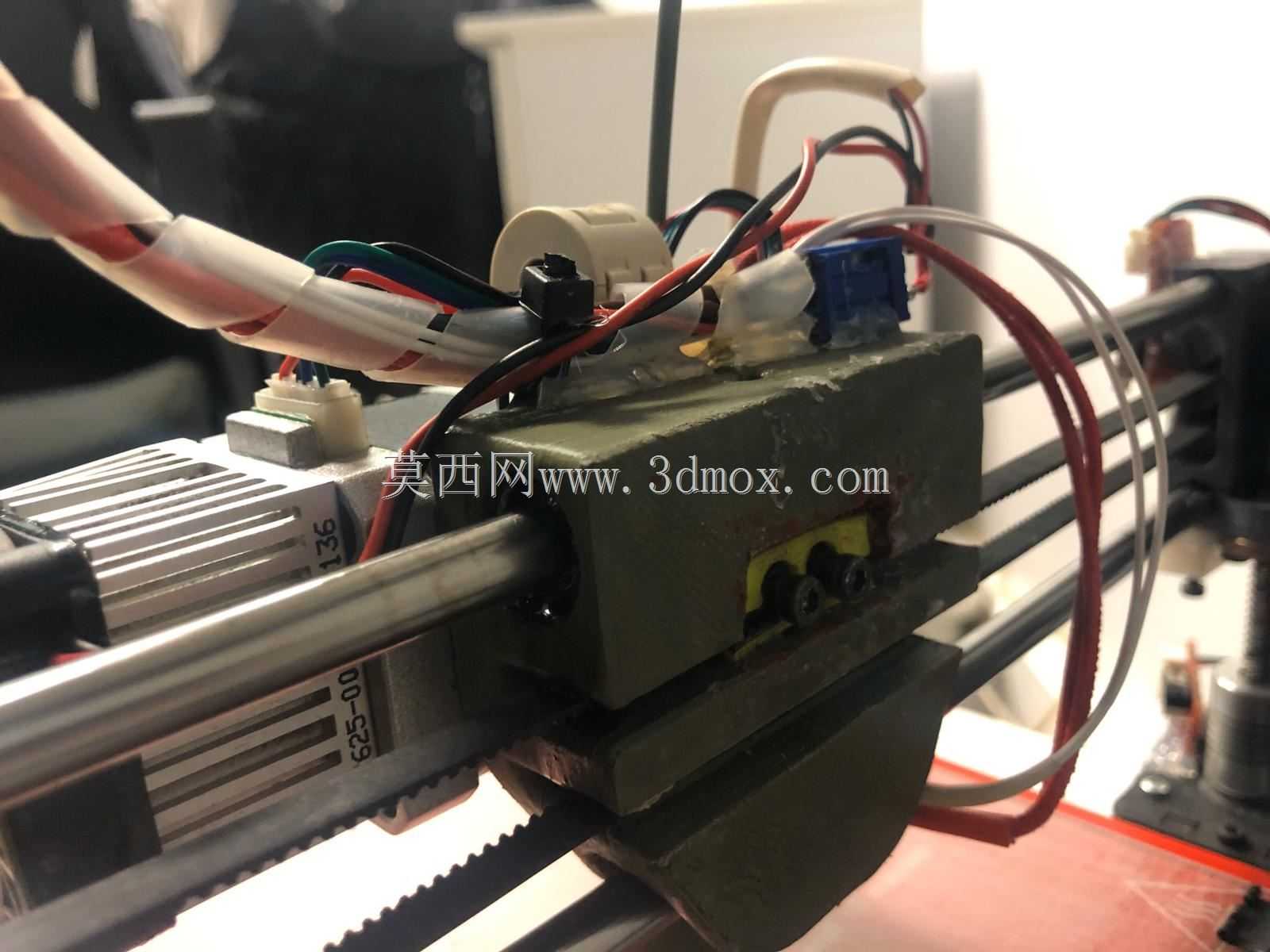

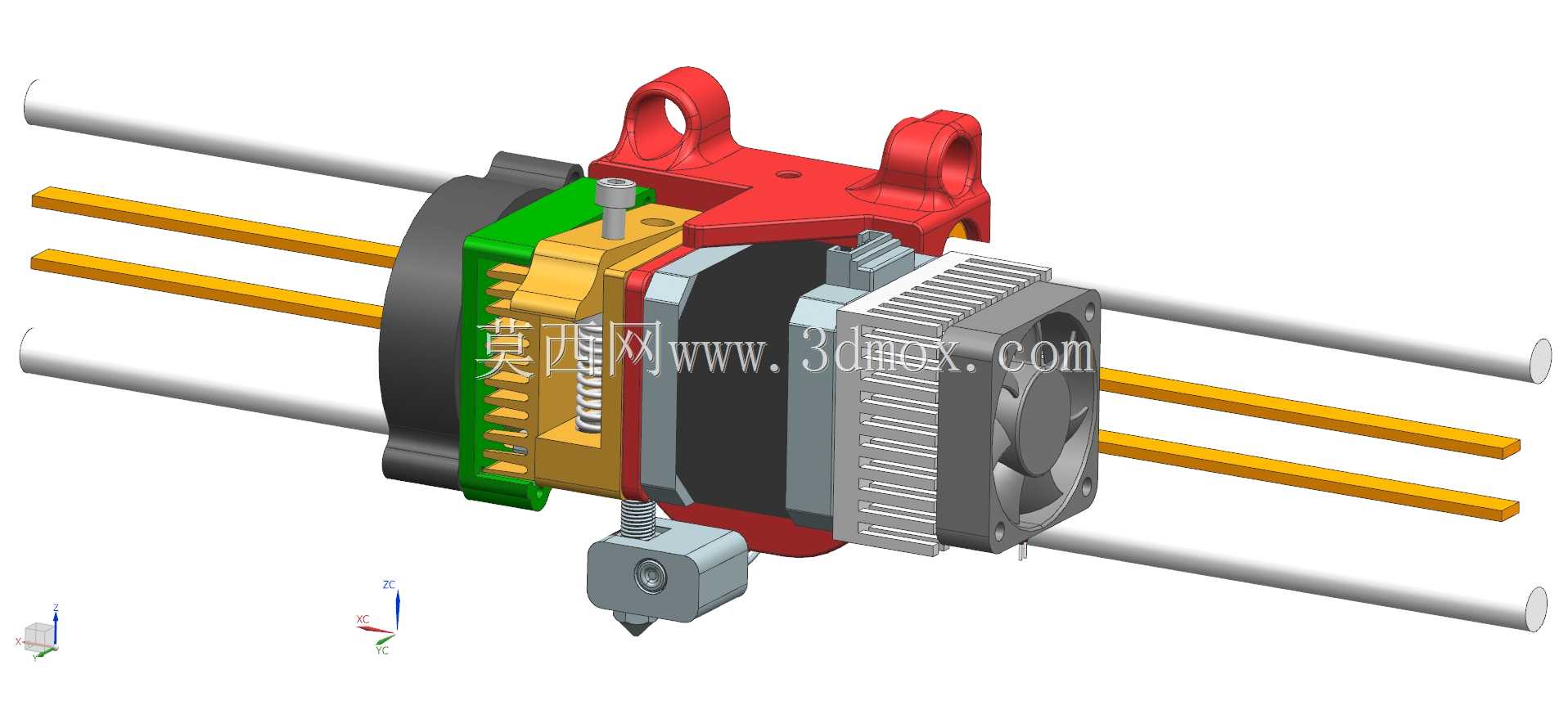

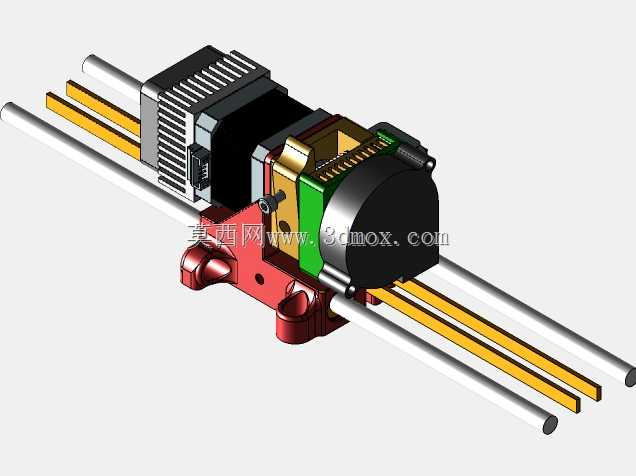

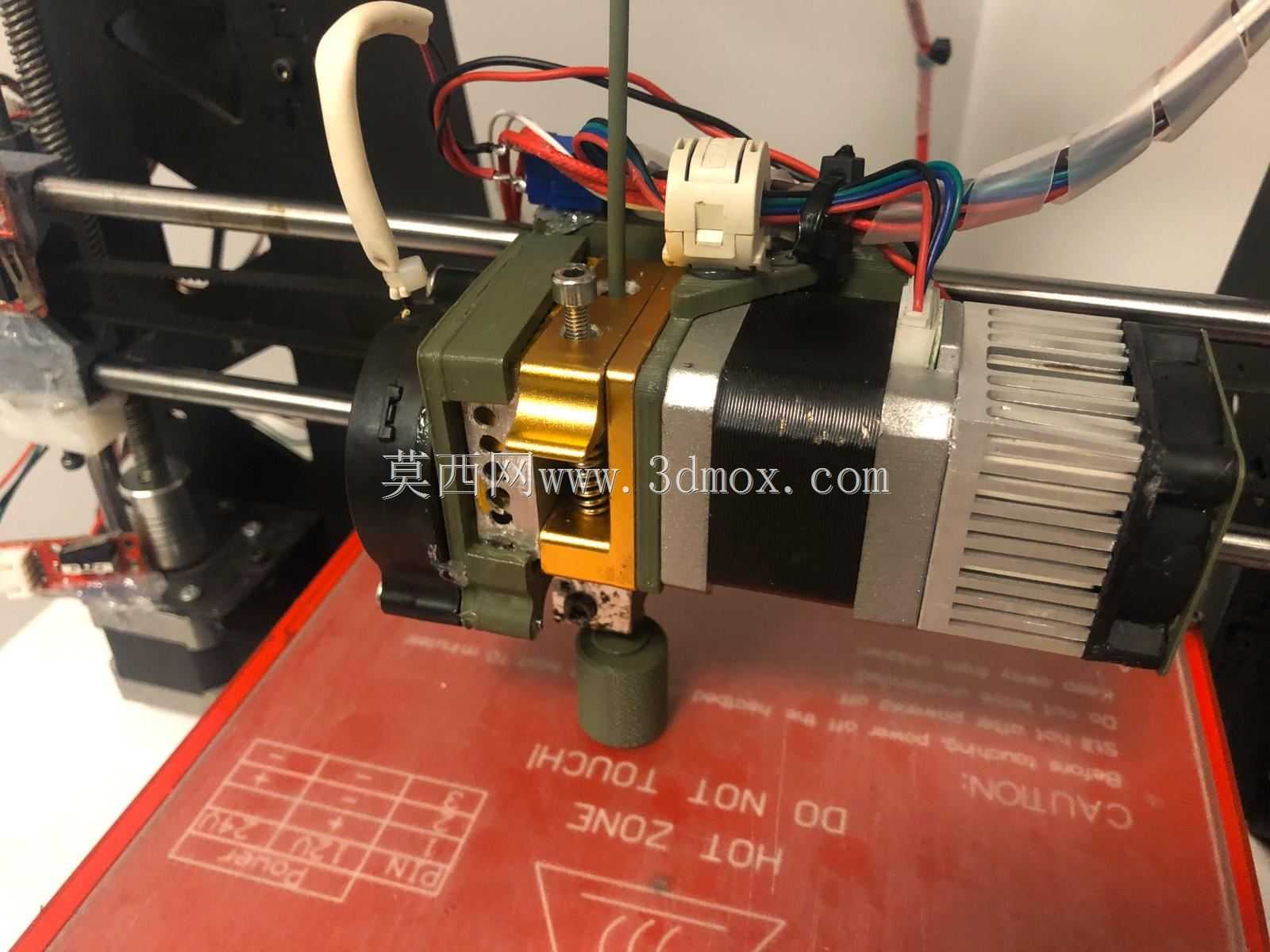

　　桌面级FDM熔融沉积成型设备的挤出端固定结构，是决定打印成型精度、长时间运行稳定性的核心承载构件，这套支架结构直接衔接光轴运动导向系统与挤出送料、加热熔融、散热冷却全功能模块，在整机运行过程中承担各功能部件的定位、载荷传递与振动抑制作用。从实际装机适配场景来看，这类支架主要适配双光轴X向运动布局的桌面级打印设备，安装边界完全匹配直径8mm的标准直线光轴导向间距，光轴穿装孔位设置在支架主体的上下对称位置，孔位公差控制在H7级别，装配时配合直线轴承可实现X向的低阻力往复运动，不会出现运动卡滞或间隙窜动的问题。支架的功能分区完全围绕挤出端的工作逻辑设计：上部的红色吊装结构集成了走线限位与吊装挂点，既可以整理加热棒、热敏电阻、

　　散热风扇的走线，避免运动过程中线缆拖拽影响定位精度，也可适配不同结构的X轴同步带固定压块，满足不同传动布局的装机需求；中部的分层定位结构从后往前依次设置了散热风扇安装位、散热鳍片贴合面、加热块固定槽、喉管穿装孔，各安装面的平面度控制在0.02mm以内，保证散热组件与加热块的紧密贴合，避免出现散热不足导致的喉管堵料、加热温度不均导致的出料粗细不一致问题；下部的微调结构集成了喷嘴高度微调螺丝与限位触发块安装位，配合Z轴限位开关可精准调整喷嘴与打印平台的初始间距，省去装机时反复调平的冗余操作。设计过程中充分考虑了不同功能部件的热隔离需求，支架主体采用高强度工程塑料与金属嵌件结合的结构，加热块安装位置与主体承载结构之间预留了0.

　　5mm的隔热间隙，配合绿色隔热垫片阻断加热块的热量向光轴安装位、散热组件反向传递，避免光轴受热变形影响运动精度，也防止散热风扇长期处于高温环境下缩短使用寿命。送料机构的安装位设置在支架的侧上方，可适配近程挤出的送料齿轮组件，送料通道与喉管进料口的同轴度控制在0.03mm以内，保证耗材推送过程中无额外阻力，不会出现送料打滑、耗材弯折堵料的问题。散热组件的安装位预留了标准4010轴流风扇的固定孔位，风扇出风方向正对散热鳍片的齿槽方向，可快速带走喉管上部的热量，保证耗材在喉管上部保持固态，仅在喷嘴位置熔融挤出，避免出现溢料、拉丝等影响打印质量的问题。从实际运行的载荷传递来看，支架在X向高速往复运动时需要承受送料机构的挤压力、

　　散热风扇的微振动、加热块的温度形变，因此各安装位的加强筋都沿着载荷传递方向布置，在光轴安装位、加热块固定位、送料机构安装位等应力集中区域做了圆角过渡处理，避免长期运行出现应力开裂的问题。同时支架的外形轮廓做了倒角处理，没有尖锐的凸起结构，装配过程中不会划伤操作人员，也不会剐蹭运动过程中的线缆。这套支架的结构设计充分考虑了桌面级3D打印机的装机维护需求，各功能部件的安装位都采用外露式设计，更换喷嘴、清理喉管堵料、更换散热风扇时不需要完全拆解整个挤出端结构，仅需拆卸对应部件的固定螺丝即可完成维护操作，大幅降低了设备的后期维护成本。针对不同耗材的打印需求，支架的加热块安装位可适配不同功率的加热棒与不同温度区间的热敏电阻，不需要修改支架结构即可满足PLA、ABS、PETG等多种常见3D打印耗材的温度要求，适配性较强。
