FDM3D打印机挤出端多向风冷冷却喷头结构

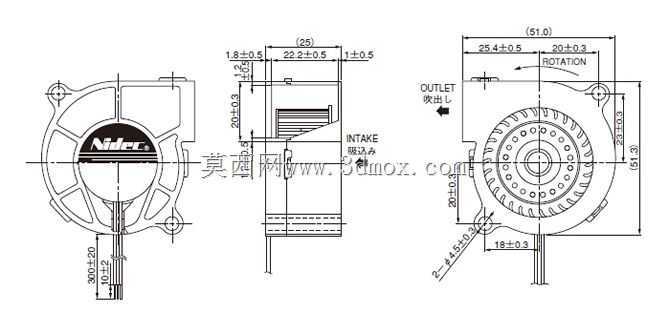

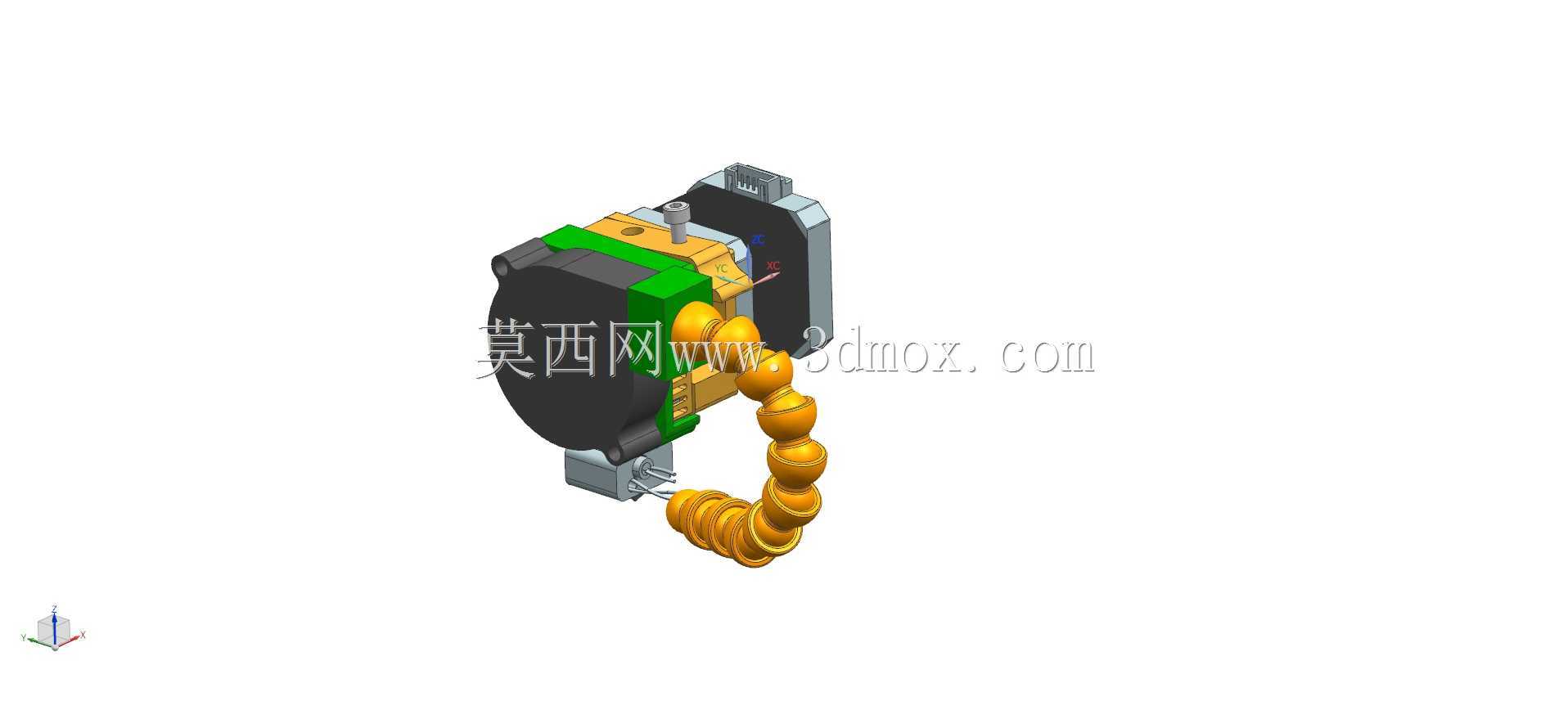

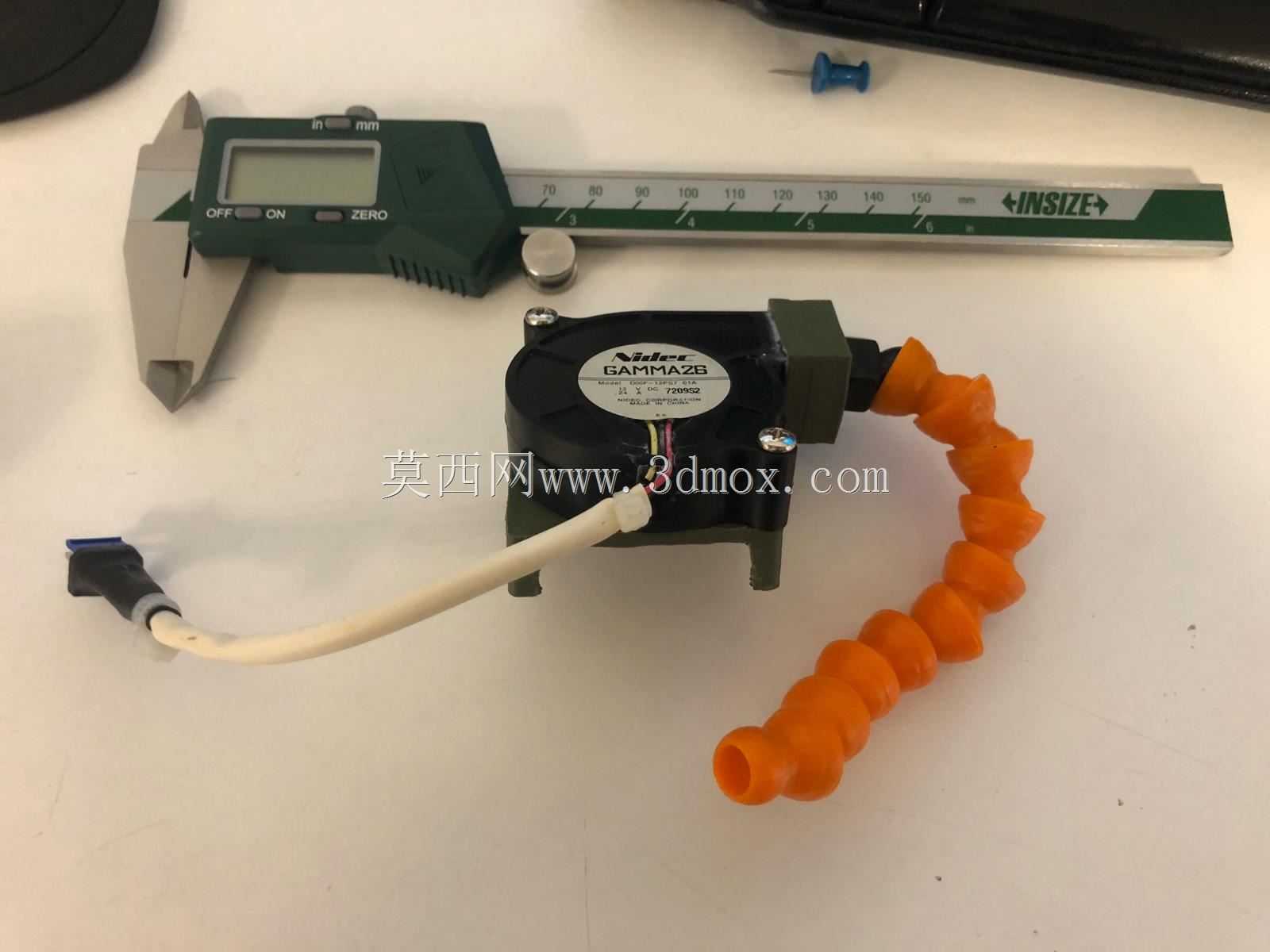

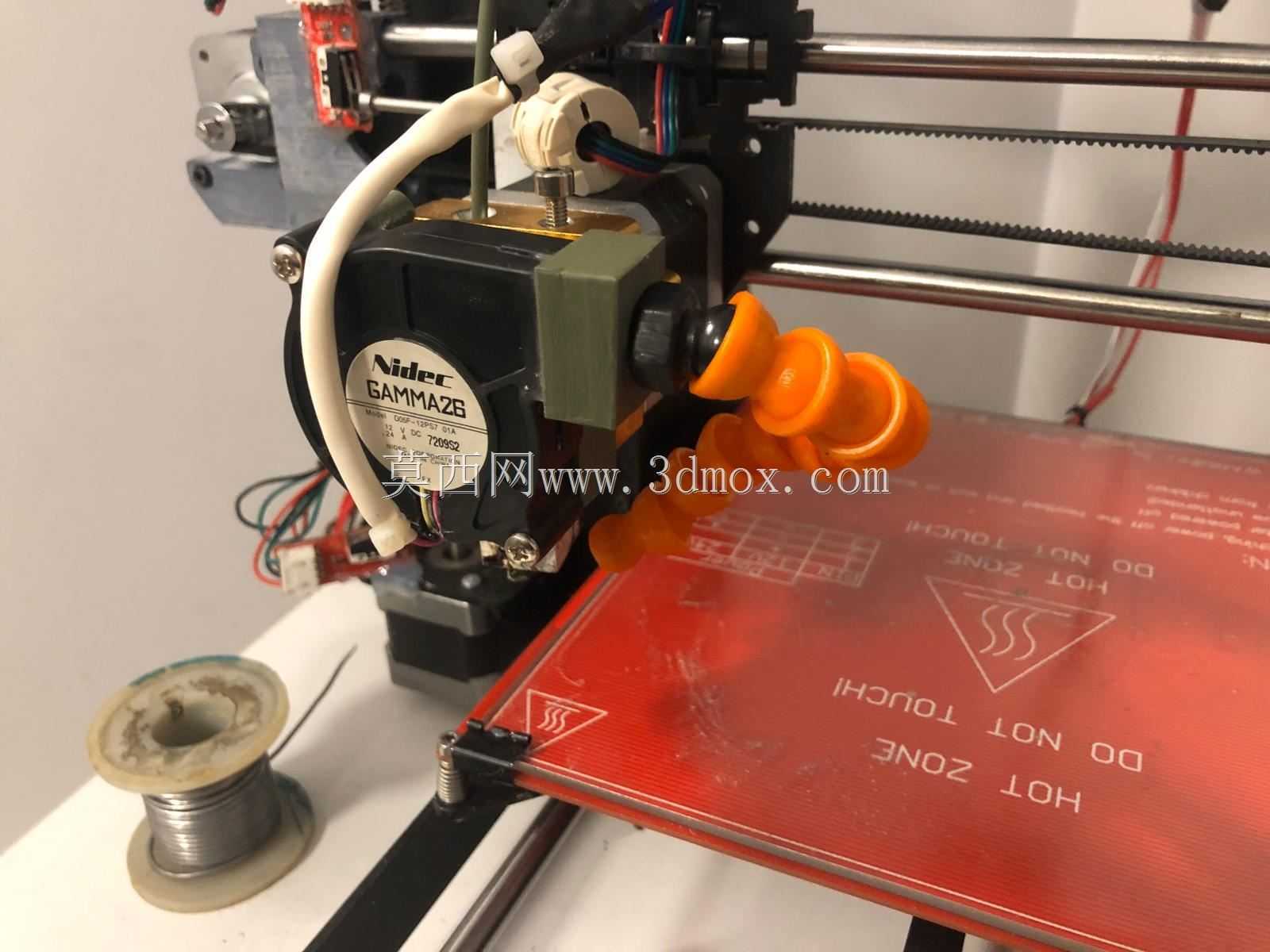

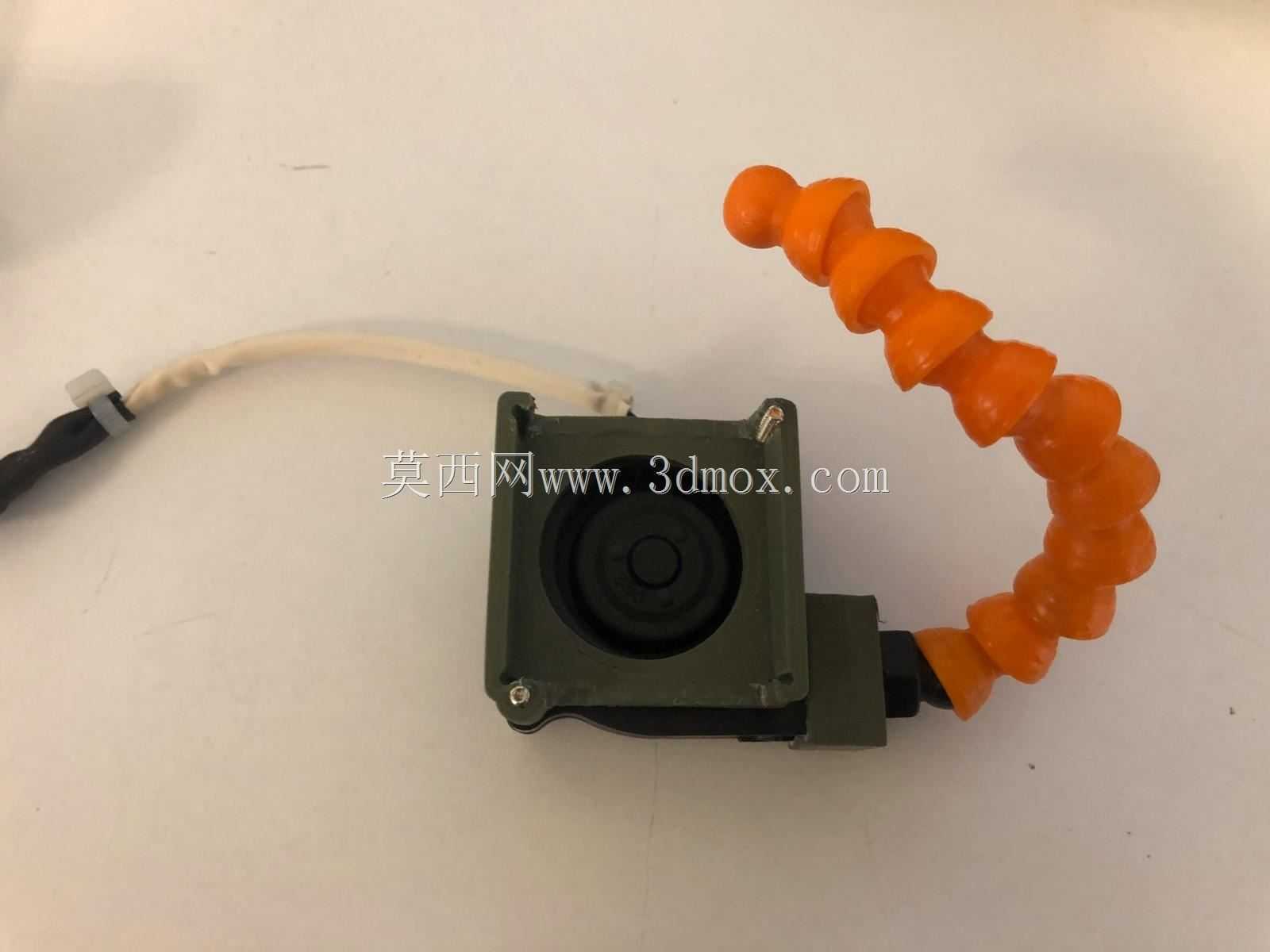

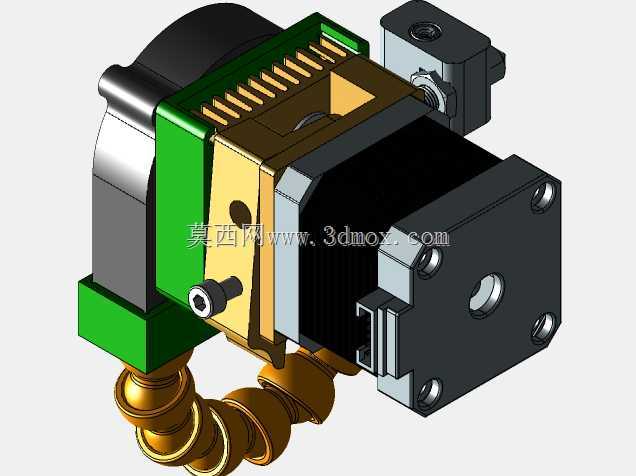

该结构为FDM熔融沉积型3D打印机挤出端配套的风冷冷却组件，主要面向桌面级DIY改装机型、入门级商用桌面3D打印设备的挤出端散热需求，解决常规单风道冷却存在的吹覆角度单一、模型边角冷却不均导致的翘曲、拉丝、层间粘结错位等实际打印问题。从实际装机场景来看，该组件直接安装在挤出机加热块上方的散热铝块端面，安装位预留了与常规E3D兼容型挤出头匹配的固定孔位，安装时无需对原有挤出机结构做破坏性改装，仅需替换原有单出风口风嘴即可完成装配，整体安装边界不会与X轴运动导轨、同步带传动结构产生运动干涉，适配2020、2040铝型材框架的常规桌面级3D打印机安装尺寸。设计层面采用多出口分风结构，橙色风嘴部分设置了四个朝向打印模型轮廓的倾斜出风口，气流从风扇端进入风腔后，通过内部导流筋均匀分配到各个出风口，能够在喷嘴挤出熔融耗材的瞬间，从多个角度对刚挤出的耗材进行快速风冷定型，避免耗材未及时冷却被喷嘴拖拽导致的模型表面瑕疵，同时风路设计避开了喷嘴正上方的加热块区域，不会对加热块的恒温效果产生干扰，保证耗材熔融状态的稳定性。功能特性上，该组件兼顾了挤出机散热端的安装兼容性与冷却效率，风嘴采用耐高温的工程塑料材质，能够长时间承受挤出端附近的辐射高温，不会出现受热变形导致风路偏移的问题，多向出风的设计在打印悬空结构、小角度倾斜面时，能够保证各个方向的耗材冷却速率一致，减少打印过程中的支撑添加量，提升悬空面的打印表面质量。从结构设计的工程逻辑来看，该组件没有采用复杂的活动风嘴结构，整体为一体式分风设计，没有额外的运动部件，长期使用不会出现结构松动、风嘴移位的问题，维护时仅需定期清理出风口附着的打印耗材碎屑即可，无需复杂的拆解维护，适配日常打印PLA、PETG等需要风冷定型的常用3D打印耗材，能够有效提升打印成品的尺寸精度与表面一致性，减少打印过程中因冷却不足导致的废件概率。
