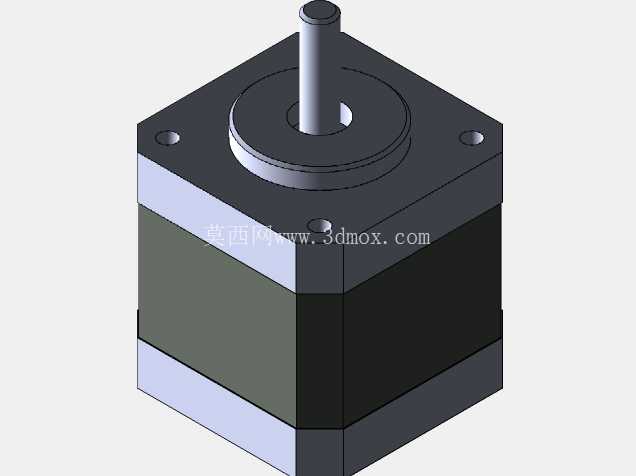

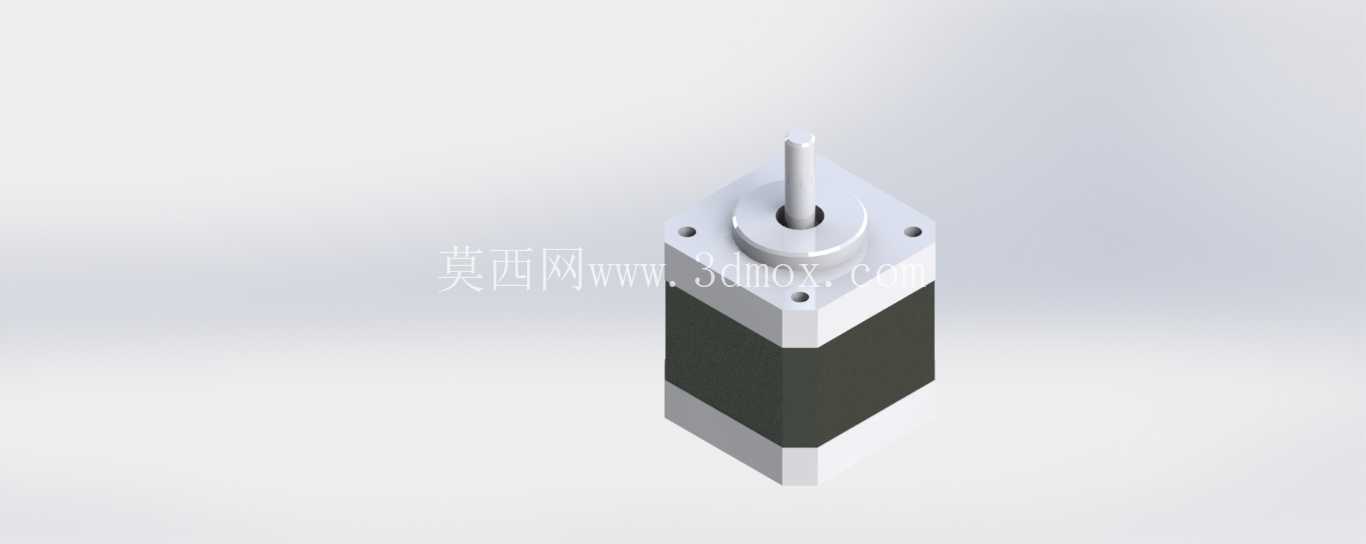

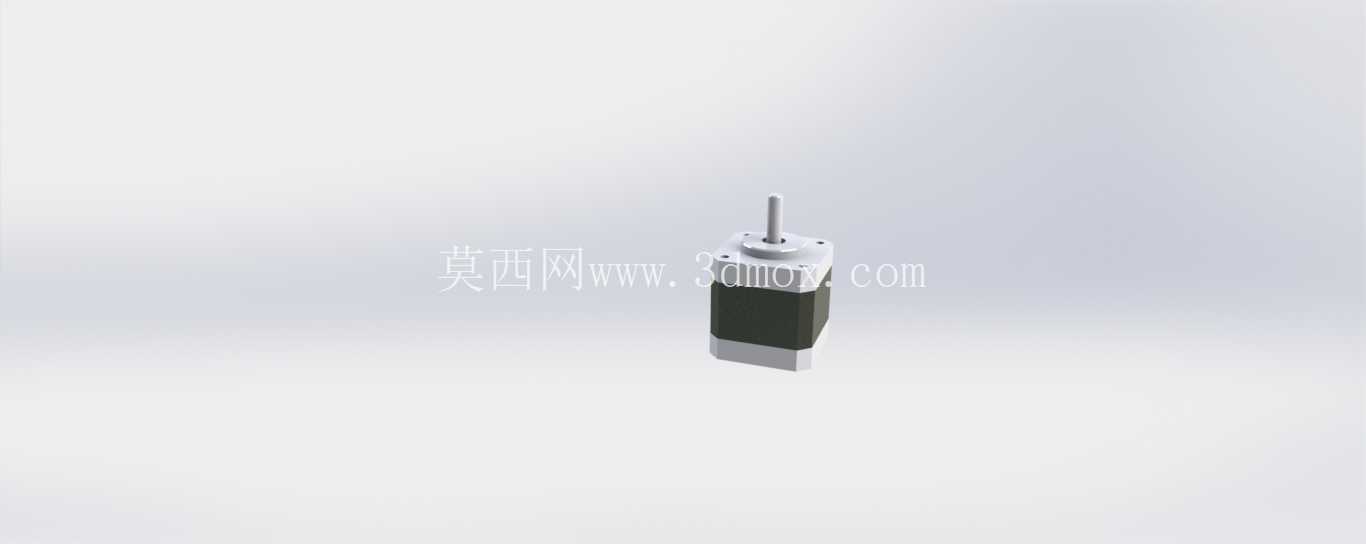

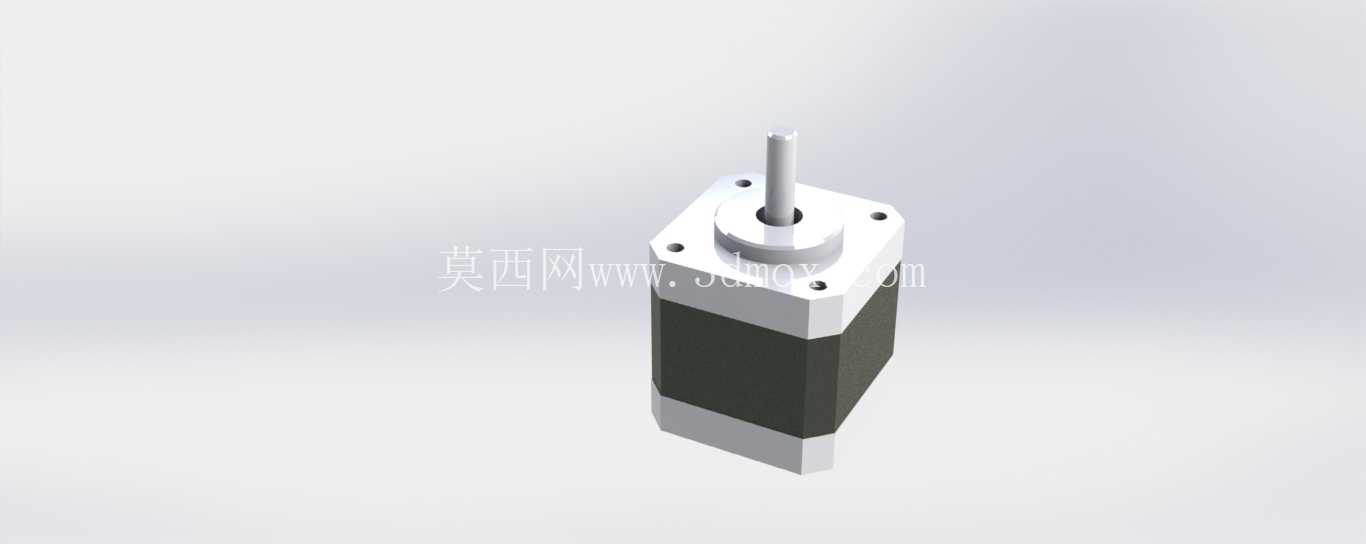

Nema14规格步进电机结构三维设计

　　在小型自动化设备的结构选型与设计环节，小规格步进电机的适配性往往决定了整套机构的运行精度与空间利用率，Nema14规格步进电机作为法兰尺寸35mm级别的动力元件，常被应用在桌面级3D打印机挤出机构、小型数控雕刻机进给轴、实验室自动化液体处理平台、精密光学调整架驱动、小型传送带模组动力端等对安装空间有严格限制、对低速运行扭矩有稳定要求的场景中。这类电机的设计首先要匹配安装边界的硬性要求，前端安装法兰的定位止口、安装孔位的中心距必须严格遵循Nema标准尺寸体系，保证和市面上同规格的电机安装支架、同步轮、联轴器具备完全互换性，不需要额外做转接件就能直接替换同规格其他品牌产品，降低设备维护时的配件适配成本。

　　从结构设计逻辑来看，这类小规格步进电机的定子与转子的同轴度是设计核心，转子输出轴的轴承选型要兼顾径向承载与轴向窜动控制，因为很多应用场景中电机输出端会直接连接同步带轮或者小模数齿轮，带传动的张紧力会给输出轴带来持续径向载荷，如果轴承选型的径向游隙过大，长期运行后会出现输出轴跳动量超差，直接导致传动精度下降，甚至出现同步带跳齿的问题。电机外壳的设计要兼顾散热与结构强度，这类小步进电机在额定转速下运行时的绕组发热需要通过金属外壳向外传导，外壳的加强筋结构不能只做外观造型，要在不增加过多整体重量的前提下提升壳体的刚性，避免安装锁紧时壳体出现形变挤压内部定子，导致电机运行阻力增大、空载电流超标。输出轴的轴伸端尺寸设计要匹配常用的传动件安装需求，轴伸的长度、直径公差、键槽或者扁位的位置要符合通用传动件的安装标准，比如常见的5mm直径轴伸搭配紧定螺丝固定的同步轮，扁位的位置要保证紧定螺丝锁紧时不会出现打滑，同时轴伸的根部要做退刀槽或者圆角过渡，避免应力集中导致轴断裂的问题。后端盖的设计要预留编码器或者阻尼器的安装位置，部分高精度应用场景会在电机后端加装增量式编码器做位置闭环，后端盖的安装止口尺寸要和通用编码器的安装尺寸匹配，不需要额外定制转接板就能直接加装。

　　在实际建模过程中，要把各个部件的装配干涉检查做全，比如定子绕组的端部和端盖之间的安全间隙，转子转动时和定子内壁的气隙均匀性，轴承安装位的轴肩高度是否符合轴承安装的标准要求，输出轴转动时会不会和前端盖的油封或者防尘圈产生摩擦。这类小电机的引线出口位置设计也很关键，要根据常见的安装方向预留引线的弯折空间，避免安装后引线被挤压在电机和安装板之间，长期震动导致引线绝缘层破损。从应用端的选型角度来说，这个规格的电机机身长度通常对应不同的保持扭矩，建模时要把不同机身长度对应的安装尺寸差异体现出来，方便设计人员在做设备布局时直接调用，不需要反复核对样本上的尺寸参数。

　　比如短机身版本适合负载较轻、空间极度紧凑的场景，长机身版本能提供更大的低速扭矩，适合直接驱动小负载的直线模组，不需要额外搭配减速箱，减少整套机构的零件数量。电机的表面处理工艺也要在模型细节中有所体现，比如外壳的阳极氧化或者喷塑处理的厚度，安装面的平面度要求，这些细节会直接影响安装后的定位精度，如果安装面的平面度超差，电机锁紧后会出现定子和转子不同心，运行时噪音增大、扭矩输出不稳定的问题。在做整套设备的结构设计时，这类电机模型的精度直接影响后续的装配干涉检查，比如电机和周围的走线槽、传感器安装位、传动防护罩之间的安全间隙，必须按照1:1的实际尺寸建模，才能在设计阶段就发现空间冲突的问题，避免加工装配时才发现零件干涉，导致设计变更、延长项目周期。
