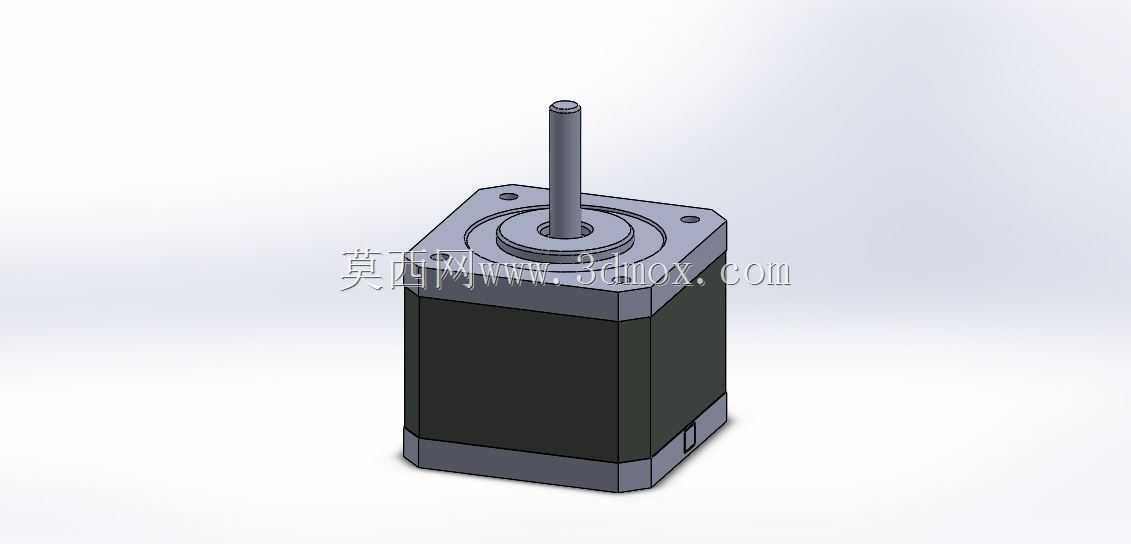

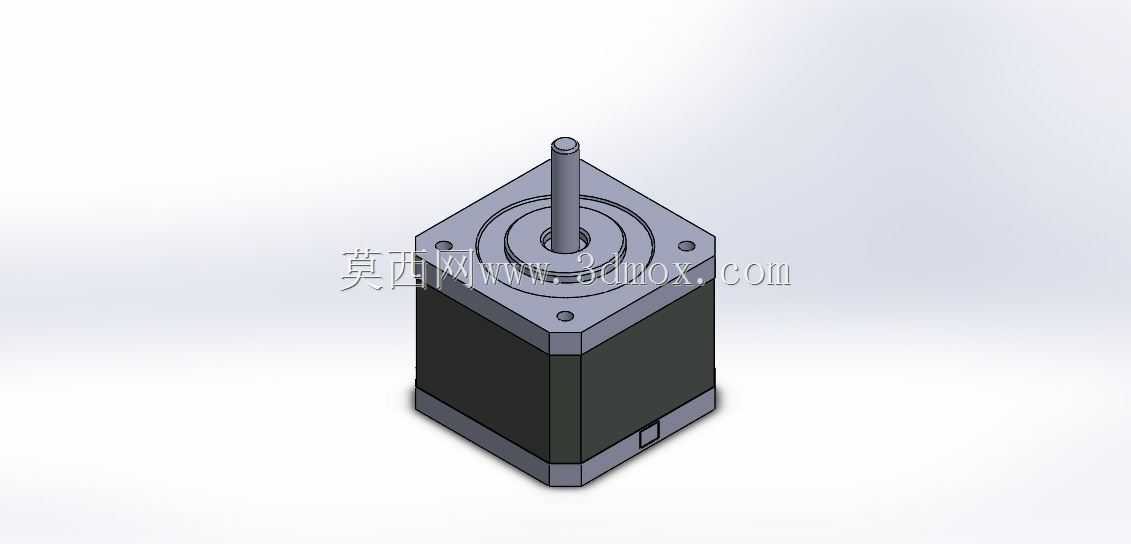

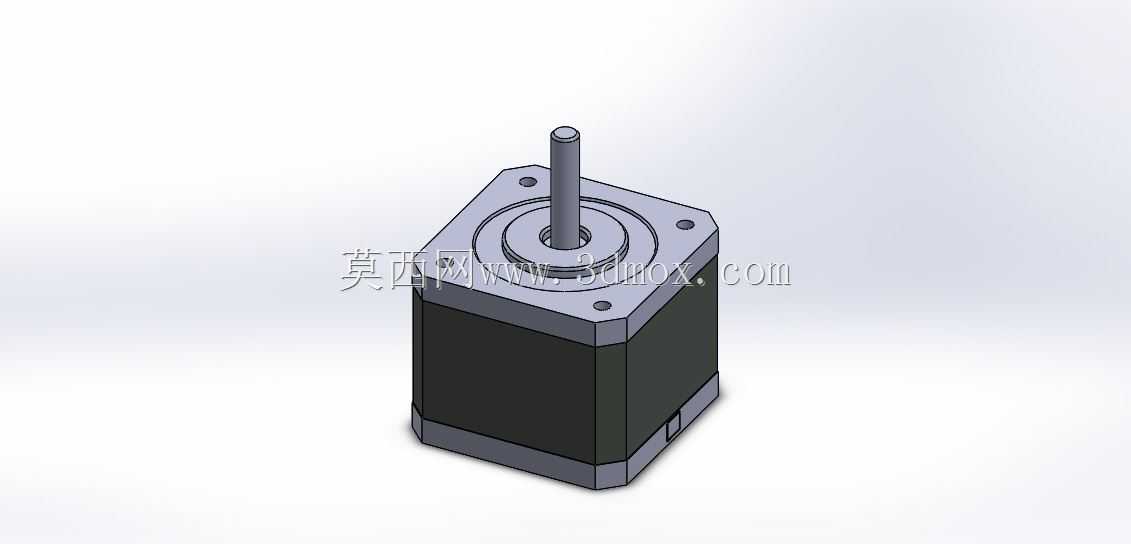

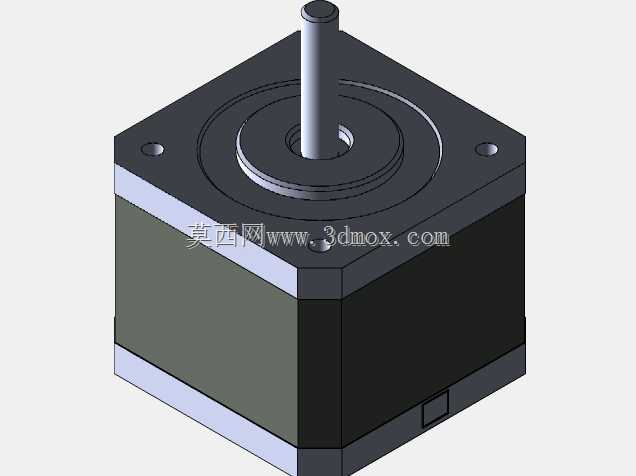

Nema17步进电机高精度三维结构模型

　　这款Nema17规格步进电机的三维结构，是小型自动化传动场景里应用极广的驱动部件建模成果，做结构设计时首先要锚定的就是它的安装适配边界——42mm见方的机座安装法兰是行业通用标准，四个角的安装孔位严格对应Nema17安装规范，输出轴的直径、伸出长度、轴端扁位结构都完全还原实物参数，能直接导入小型自动化设备的装配体里做干涉校验，不用再反复核对安装尺寸。从实际应用场景来看，这类电机常出现在桌面级3D打印机的进给轴驱动、小型雕刻机的位移传动、桌面机械臂的关节动力输出、自动化点胶设备的工位移位结构里，也大量用于小型传送带模组、智能仓储的小型分拣拨料机构，核心优势是开环控制下就能实现精准的步距角进给，

　　不需要额外加装反馈编码器就能满足多数轻载精密移位的需求，成本控制优势非常明显。建模过程中没有做多余的简化处理，机座的叠压定子结构外壳、后端的出线防护槽、前端盖的轴承安装位、输出轴的限位台阶都做了等比例还原，甚至机身表面的散热筋结构、端盖的紧固螺丝沉孔都完全参照实物测绘尺寸搭建，做装配仿真时可以直接模拟电机与安装支架、同步轮、联轴器的配合状态，提前排查安装时可能出现的轴伸长度不足、法兰贴合间隙、出线口与周边结构干涉等实际工程问题。从功能特性来看，这款电机的机身长度对应常规扭矩版本，能适配多数轻载传动场景的扭矩需求，输出轴的同轴度公差在建模时也预留了实际装配的公差带，做运动仿真时可以直接添加旋转驱动参数，模拟不同转速下的机构运行状态，

　　不管是做设备方案的选型验证，还是做三维教学的结构演示，都能直接调用。做这类标准传动件的三维建模，核心不是做外观渲染，而是要保证所有安装关联尺寸的准确性，让选型和结构设计人员拿到模型就能直接用，不用再二次核对尺寸修改模型，毕竟在小型自动化设备的设计流程里，标准动力部件的模型精度直接影响整体装配的效率，一旦安装孔位或者轴伸尺寸出错，后续加工出来的安装支架就会直接报废，耽误项目进度。
