86法兰NEMA34规格步进电机结构设计

　　做非标设备选型的时候，86规格的步进电机一直是中型负载传动场景里的常用选项，这次建模的这款NEMA34标准法兰的步进电机，完全贴合市面通用安装尺寸，不管是做单轴模组的驱动源，还是配套皮带输送线、小型分度转台、包装机械的拉膜机构，都能直接匹配常规的安装支座，不用额外做转接法兰，能减少设计阶段的额外加工件成本。从实际应用场景来看，这类电机常出现在负载扭矩1.5N·m到8N·m区间的传动工位，比如3D打印机的Z轴抬升机构、数控雕刻机的进给轴驱动、自动点胶机的位移平台传动，还有一些小型工装夹具的开合驱动，相比伺服电机它的成本更低，开环控制下的定位精度足够应对多数中低速、对位置反馈要求不极端的工位，调试也更简单，不需要做复杂的增益参数调整，对中小设备厂的电气调试人员很友好。

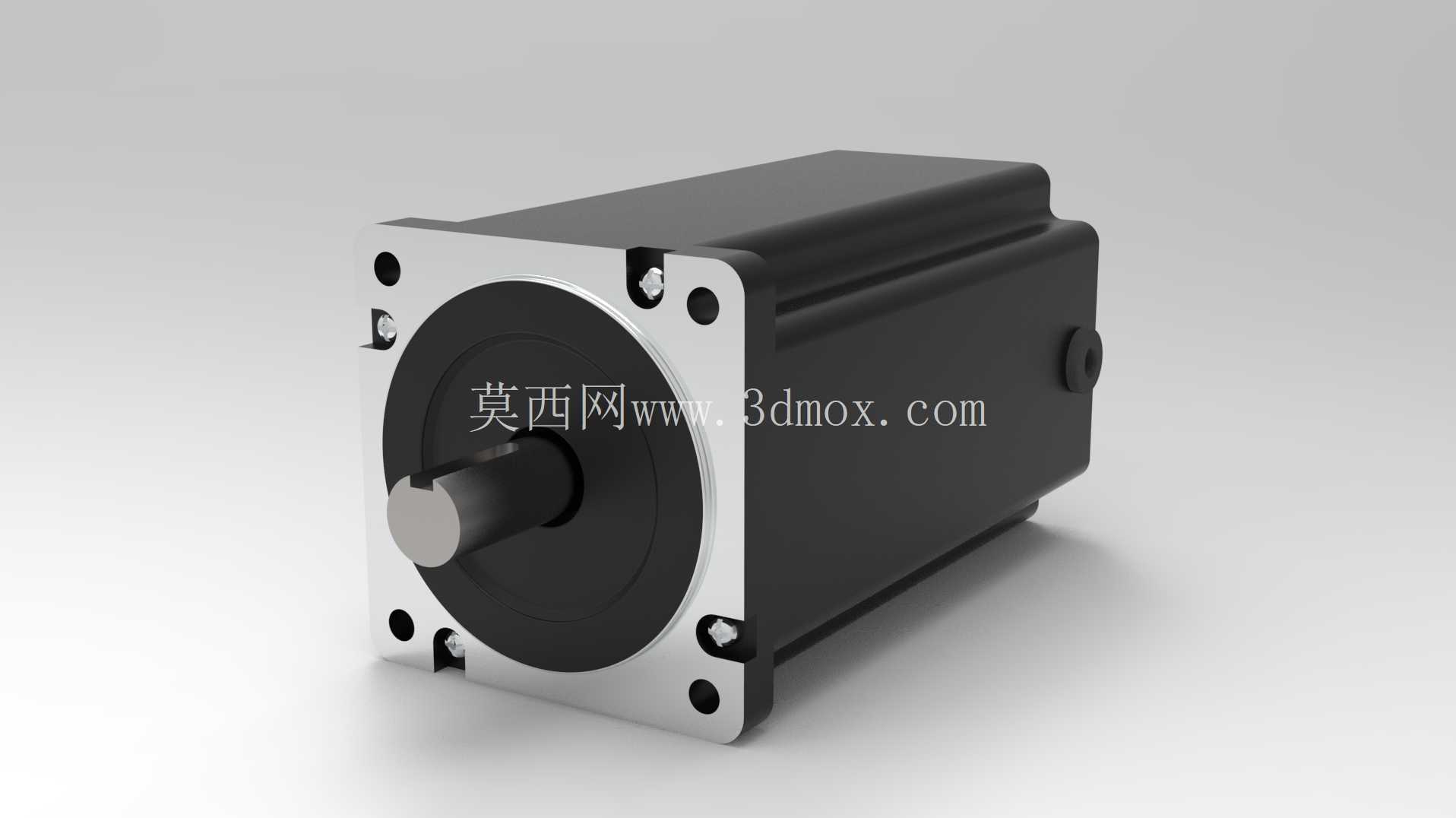

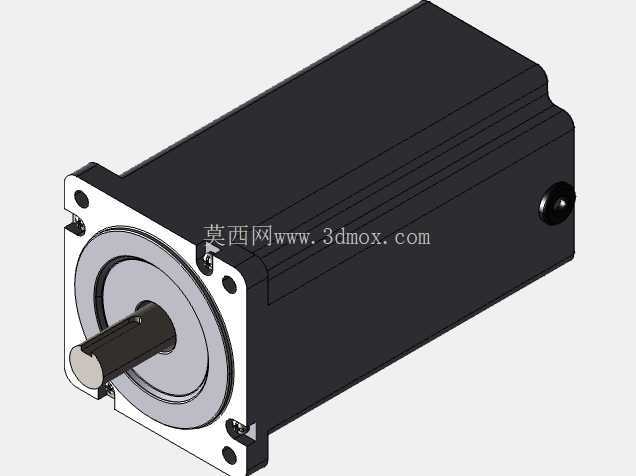

　　建模的时候首先卡准的是安装边界尺寸，NEMA34标准的法兰安装孔距是86mm见方，输出轴的直径、键槽尺寸、轴伸长度都严格按照通用规格来做，法兰端的四个安装沉孔深度、孔径都留够了常规M5或者M6内六角螺丝的安装空间，不会出现螺丝拧到底还锁不紧的问题。电机本体的外壳是方形拉伸铝壳结构，建模的时候做了壳体表面的细微散热筋结构，实际生产里这些筋位能增加壳体和空气的接触面积，长时间运行的时候能把绕组产生的热量更快散出去，避免电机过热丢步。尾部的出线端位置也做了标准的航插安装位，方便用户根据自己的布线需求选择侧出或者后出的接线方式，不用额外改动壳体结构。

　　从功能特性的设计思路来看，这款电机的定转子间隙做了均匀化的结构处理，建模的时候特意把定子冲片的叠压公差、转子的同轴度公差在装配体里做了约束，还原实际生产里的装配精度要求，避免因为同轴度差导致运行的时候出现震动、噪音过大的问题。输出轴端做了密封轴承的安装位，能阻挡车间里的粉尘、切削液雾气进入电机内部，延长轴承的使用寿命，适合机加工类设备的车间环境使用。电机后端的端盖上预留了编码器安装位，如果用户需要改成闭环步进的方案，不用更换电机本体，直接加装编码器磁环和读头就能升级，给后续的设备迭代留足了改装空间。

　　实际做设备布局的时候，这款电机的本体长度对应的扭矩参数能覆盖多数中型负载的需求，建模的时候把电机本体的最大外轮廓尺寸做了精准还原，设计人员在做三维装配的时候，可以直接把这个模型调入装配体，校验和周围钣金件、同步轮、导轨的干涉情况，不用再手动测绘样品尺寸，能减少设计阶段的出错概率。比如做皮带输送线驱动的时候，电机轴上装同步轮的位置，轴伸长度刚好能匹配常规的同步轮轮毂宽度，不会出现轴伸太长蹭到安装板，或者太短固定螺丝锁不紧的问题。安装法兰的止口尺寸也做了标准还原，和减速机、电机支座的止口配合公差按照H7/h6的常规配合来预留，装配的时候能保证电机轴和减速机输入轴的同轴度，减少联轴器的偏磨问题。

　　很多刚入行的结构设计人员选步进电机的时候容易忽略安装边界的细节，比如电机尾部的出线空间、接线插头的折弯半径，这个模型里把尾部航插的突出尺寸、插头需要的插拔空间都做了还原，布局的时候能提前预留好布线空间，避免后期装配的时候发现插头和设备钣金干涉，还要临时改钣金开孔的问题。另外电机外壳的四个安装角的圆角也做了还原，实际安装的时候如果安装板的开孔边缘有毛刺，圆角结构也能避免刮破电机表面的喷涂层，同时也能减少安装时的对位难度。从传动匹配的角度来说，这款电机的轴端可以搭配不同规格的联轴器，连接滚珠丝杠、同步轮、行星减速机等传动部件，模型里输出轴的键槽尺寸完全符合国标，对应的标准平键可以直接选型调用，不用再单独绘制键的模型，能加快整体设计的效率。
