多折边带孔通讯设备安装固定支架

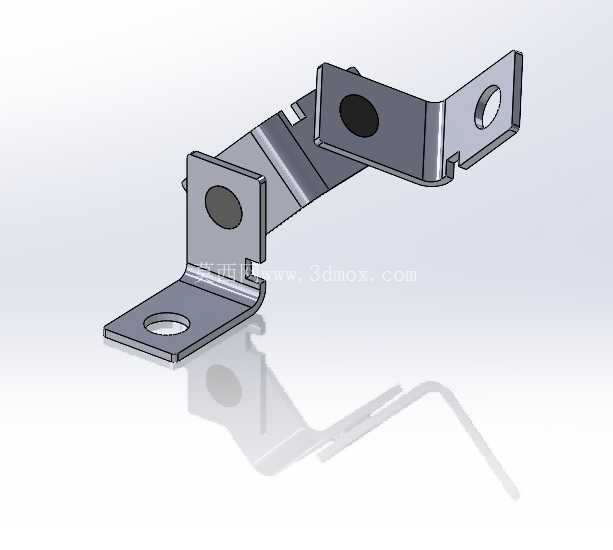

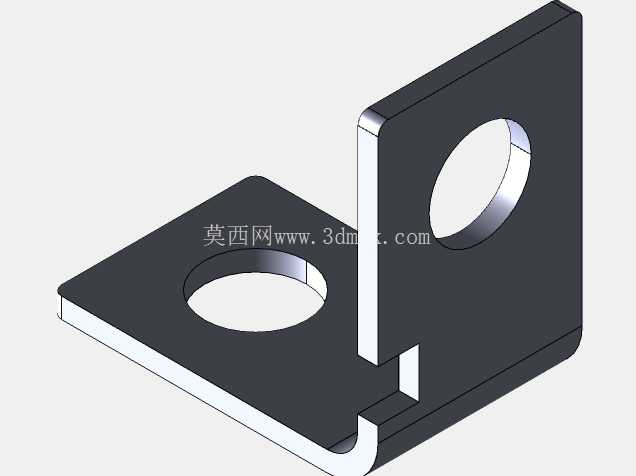

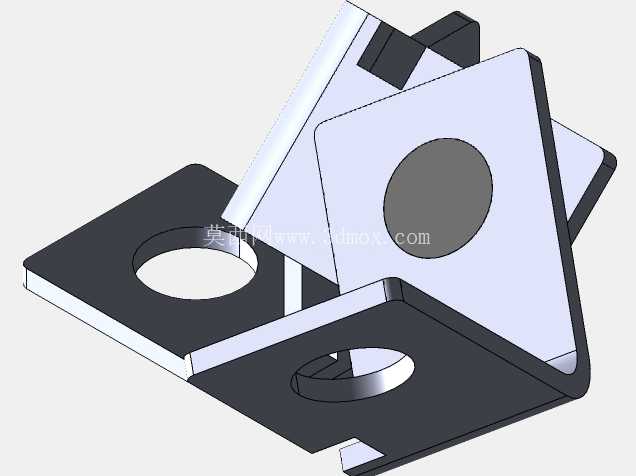

　　从结构设计来看，整个零件采用薄钣金折弯成型，没有额外的拼接焊缝，整体刚性靠连续的折弯结构保证，三个不同朝向的安装面分别对应三个不同的安装基准：底部的平直带孔面用于贴合设备主壳体的安装凸台，通过标准紧固件实现支架与壳体的刚性连接，这个面的开孔做了沉边处理，安装后紧固件头部不会突出平面，避免干涉其他相邻元件；中部的斜向过渡段是整个支架的应力缓冲结构，当设备受到外部冲击时，这个斜段可以通过微小的弹性形变吸收部分冲击能量，避免硬连接状态下应力直接传递到上部安装的元件上，减少元件引脚断裂、焊点脱开的风险；上部两个互相垂直的带孔安装面，分别对应两个不同朝向的功能元件安装位，其中一个面的开孔为圆孔，用于带定位柱的元件快速对位，另一个面的开孔为长圆孔，允许安装时做小范围的位置调整，补偿元件加工、支架折弯带来的尺寸累积误差，降低装配难度。这款多折边钣金支架是通讯设备内部组件安装的典型连接件，日常在通讯终端、小型信号传输设备、便携通讯装置的内部结构中十分常见，主要承担板载功能模块、小型信号元件与设备主壳体之间的连接固定作用，避免设备在移动、震动工况下内部元件出现移位、接线松脱的问题。

　　设计过程中，折弯半径的取值严格匹配所选钣金板材的厚度，避免折弯处出现应力集中开裂的问题，所有折弯边都做了微小的压边处理，去除剪切后的锐边毛刺，既避免装配时划伤操作人员，也防止锐边刺破相邻的导线绝缘层造成短路故障。从安装边界来看，支架整体占用的安装空间十分紧凑，三个安装面的投影范围没有超出底部安装面的外接矩形，在设备内部排布时不会额外占用过多的布线空间，相邻元件可以紧贴支架外侧布置，提升设备内部的空间利用率。

　　实际应用中，这类支架不需要做额外的表面处理，依靠钣金材料本身的防锈性能就能满足通讯设备内部的使用环境要求，部分有屏蔽要求的应用场景下，还可以在支架表面做导电氧化处理，配合设备壳体形成连续的屏蔽腔体，降低外部电磁信号对内部元件的干扰。建模过程中，这类零件需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸与实际折弯后的成品尺寸一致，每个安装孔的位置度公差需要控制在合理范围，既不能因为公差过松导致元件安装对位困难，也不能因为公差过严提升不必要的加工成本，所有开孔的边缘都需要与折弯边保持足够的安全距离，避免折弯过程中孔位出现拉扯变形。

　　在设备装配流程里，这类支架属于最先安装到壳体上的结构件，后续的元件安装、布线工序都要以支架的安装位置作为基准，所以支架的折弯角度公差需要严格控制，角度偏差过大会导致上部安装的元件出现歪斜，进而影响整个设备的装配精度，甚至出现元件与外壳干涉无法合盖的问题。针对不同的安装载荷需求，还可以通过调整板材厚度来改变支架的整体承重能力，不需要改动整体的外形结构，就能适配不同重量的功能元件安装，具备不错的结构通用性。
