小型万向节小孔叉连接结构

在中小扭矩的两轴夹角传动场景中，这类小孔叉组件是万向传动结构里的核心受力单元，常见于小型自动化设备的动力传递路径、精密工装的角度调节机构、手持工具的动力输出端，以及部分通讯设备内部的小角度传动调节结构里，用来补偿两轴之间的安装同轴度误差，或是在设备运行过程中吸收轴系的偏摆位移，避免刚性连接带来的轴件弯折、轴承过载损坏问题。

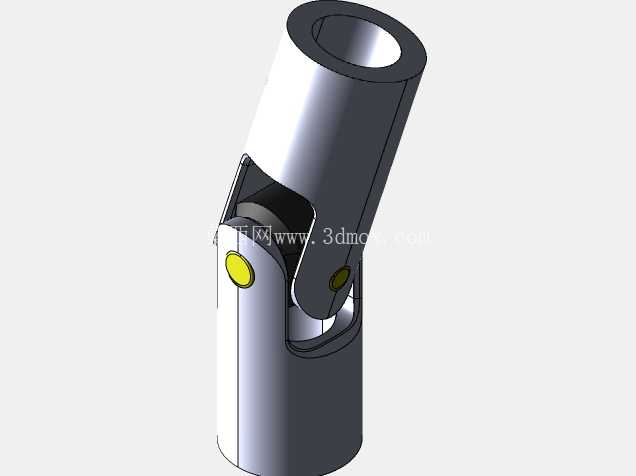

从实际使用的工况来看，这类小孔叉组件适配的轴径偏小，两端的安装孔为光孔设计，可通过销钉、顶丝或是过盈压装的方式与对接轴完成固定，单节结构可实现最大45度范围内的轴间夹角传动，传动过程中无明显背隙，适合转速不超过1500rpm、传递扭矩在5N·m以内的轻载传动场景。很多小型桌面级自动化设备的摆角驱动结构、检测设备的探头角度调节机构，都会选用这类小规格万向节叉组件，相比大规格的十字轴万向节，它的结构更紧凑，占用安装空间更小，不需要额外设计复杂的支撑座，直接对接两端轴件即可完成装配。

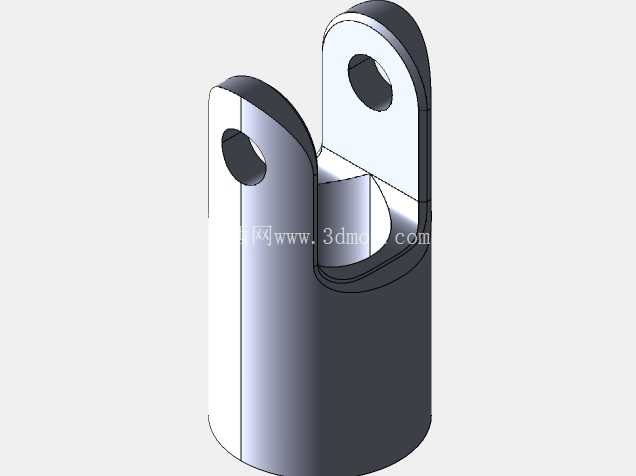

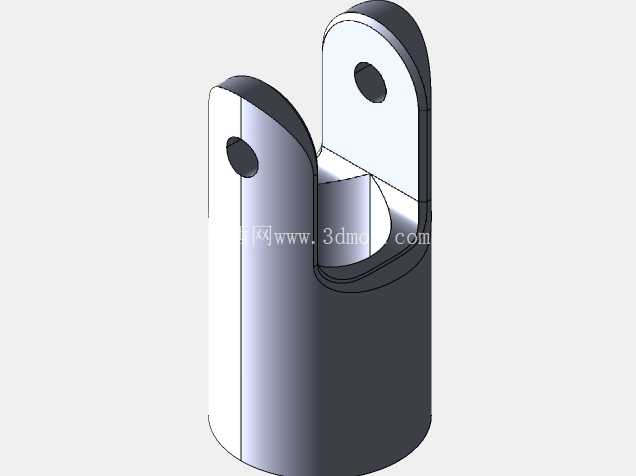

设计这类小孔叉组件的时候，首先要考虑的是叉耳的受力强度，叉耳部位是整个组件的应力集中区，传动过程中扭矩通过十字销传递到两个叉耳上，如果叉耳的厚度设计偏薄，在频繁正反转的冲击载荷下很容易出现叉耳断裂的问题。建模时需要先确定两端安装孔的直径公差，通常和对接轴采用H7/h6的间隙配合，保证装配时轴件可以顺利插入，同时不会出现过大的径向晃动。十字销的安装孔要保证同轴度，两个叉耳上的销孔同轴度公差需要控制在0.02mm以内，否则装配后十字销会出现卡滞，传动过程中阻尼过大，甚至会出现转动卡死的问题。

外形尺寸上，这类小孔叉组件的整体外径通常和安装孔直径保持2.5-3倍的比例关系，比如安装孔直径为8mm时，组件的整体外径约为20-24mm，整体长度在装配完成后约为外径的1.8倍，这样的尺寸比例既能保证叉耳有足够的强度，又不会让整体结构过于笨重。安装边界需要注意，当万向节处于最大偏转角度时，叉体的边缘不能和周边的结构件发生干涉，建模时需要做角度偏转的干涉检查，在最大摆角状态下，叉体的外轮廓和周边固定结构的间隙要保留至少1mm的安全距离，避免运行过程中出现刮蹭。

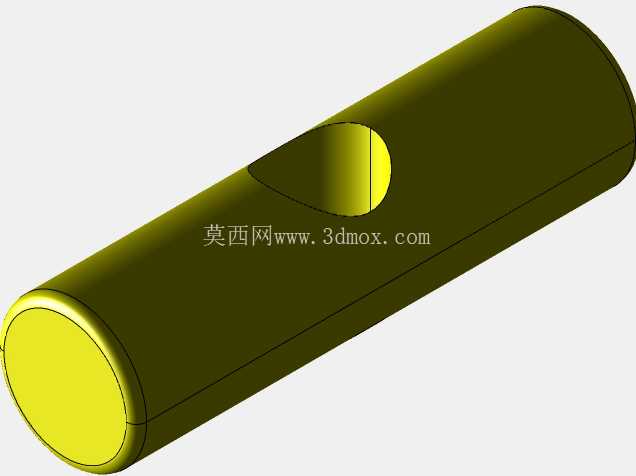

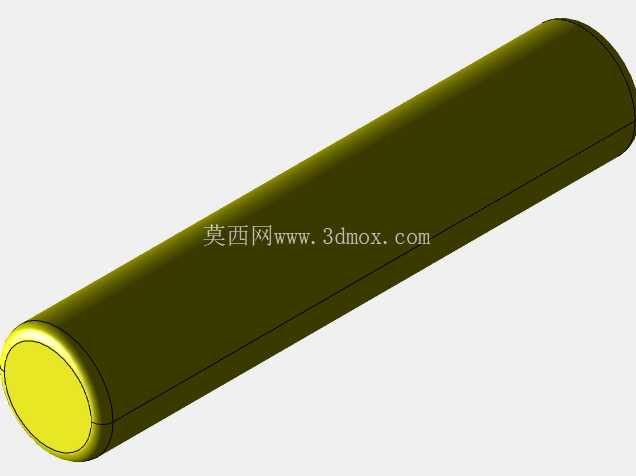

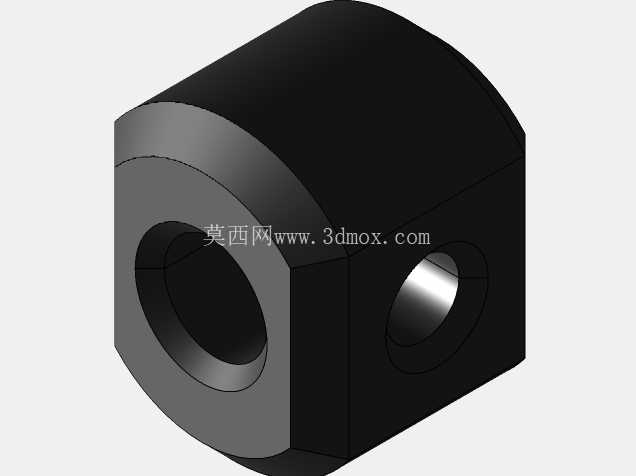

叉体的铰接部位采用开放型的销钉固定结构，十字销两端通过卡簧或是铆压的方式固定在叉耳上，装配时可以先将十字销放入两个叉耳的中间位置，对齐销孔后压入销钉，再安装两端的限位卡簧，整个装配过程不需要特殊的工装，普通的卡簧钳即可完成组装。日常维护时只需要定期在十字销的配合位置涂抹少量润滑脂，就可以保证长时间的顺畅转动，不需要频繁拆解保养。

在实际选型替换时，需要重点核对两端安装孔的直径、叉体的整体外径，以及十字销的直径参数，这几个参数直接决定了组件的安装适配性和额定传递扭矩，如果替换件的销孔直径偏小，会导致十字销无法装入，要是叉耳的间距和原有零件不一致，装配后会出现轴向窜动，影响传动的稳定性。很多维修场景中，这类小型万向节叉属于易损件，长时间运行后十字销和销孔的配合面会出现磨损，导致传动背隙变大，这时候就需要整体更换叉组件，而不需要更换整个轴系，能有效降低设备的维护成本。

建模过程中，叉体的过渡圆角需要特别处理，叉耳和主体圆筒连接的位置不能做直角过渡，要保留R1-R2的圆角，减少应力集中，提升零件的抗疲劳强度，避免在交变载荷下出现裂纹。表面处理通常采用发黑或是镀锌的工艺，提升零件的防锈能力，适合在普通的车间环境下使用，不需要额外做特殊的防腐处理。
