4020规格24V直流轴流散热风机

在电子设备热设计环节里，小尺寸轴流风机的选型与结构适配，往往是决定紧凑型设备长期运行稳定性的核心细节之一，这款40mm边长规格的24V直流轴流风机，就是针对狭小安装空间内的定点散热需求开发的结构方案。从实际应用场景来看，这类小尺寸风机广泛覆盖工业控制主板、紧凑型服务器交换单元、嵌入式工控机、小型通讯设备、PC硬件改装、LED驱动电源模块等对安装体积有严格限制的散热场景，区别于大尺寸高风压风机，它的核心定位是在有限的安装边界内，提供持续稳定的定向空气流通，带走电子元器件工作时产生的累积热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。

从结构设计思路来看，这款风机采用标准方形外框搭配四角沉头安装孔的经典布局，外框边长为40mm，整体厚度20mm，是行业内通用的4020规格尺寸，安装孔位的中心距、沉孔深度都适配常规M3螺丝的固定需求，安装时不需要额外定制转接支架，可直接匹配市面上绝大多数标准40风机位的设备结构，能大幅降低结构设计阶段的适配工作量。外框的边角做了小圆弧过渡处理，既可以避免安装时锐角划伤操作人员，也能减少注塑成型时的应力集中问题，提升外框结构的抗冲击能力，在设备运输或者日常震动工况下不容易出现框体开裂的问题。

风轮部分采用七叶后掠式叶片设计，这种叶片构型的优势在于，相同转速下可以获得更平顺的出风气流，减少叶片切割空气时产生的湍流噪音，适合对运行噪音有一定要求的办公类电子设备、静音型工控场景。叶片与外框内壁的间隙控制在极小范围内，能有效减少叶尖漏风损失，提升风机的容积效率，在相同功耗下可以输出更高的风量。轮毂部分做了圆弧导流造型，进风侧的导流面可以引导空气平滑进入叶道，减少进风端的涡流损失，进一步提升气动效率。

从功能特性来看，24V的直流供电规格是工业控制领域的通用标准电压等级，可以直接适配绝大多数工控设备、PLC控制柜、通讯基站设备的内部供电回路，不需要额外增设电压转换模块，简化了设备内部的电路布线设计。风机的出线位置设置在外框侧边的预留槽位内，布线时可以根据设备内部的走线方向选择上出或者侧出的走线方式，避免线材与周边结构件产生干涉。轴承位的结构设计预留了足够的支撑跨度，能保障风机长期连续运行时的转轴稳定性，减少运行过程中的径向跳动，延长风机的无故障运行时长。

在实际结构选型过程中，设计人员需要重点关注这款风机的安装边界：除了40*40*20mm的本体尺寸外，还要预留出风侧至少5mm的无遮挡空间，避免出风受阻导致风压损失、散热效率下降；进风侧也需要避开紧贴高密元器件或者线材，防止异物被吸入风机造成叶片卡滞。另外，四角的安装孔在锁付螺丝时，需要控制锁附扭力，避免扭力过大导致塑料外框的安装柱开裂，尤其是在采用自动化螺丝机锁付的量产场景中，需要提前做好扭力参数验证。

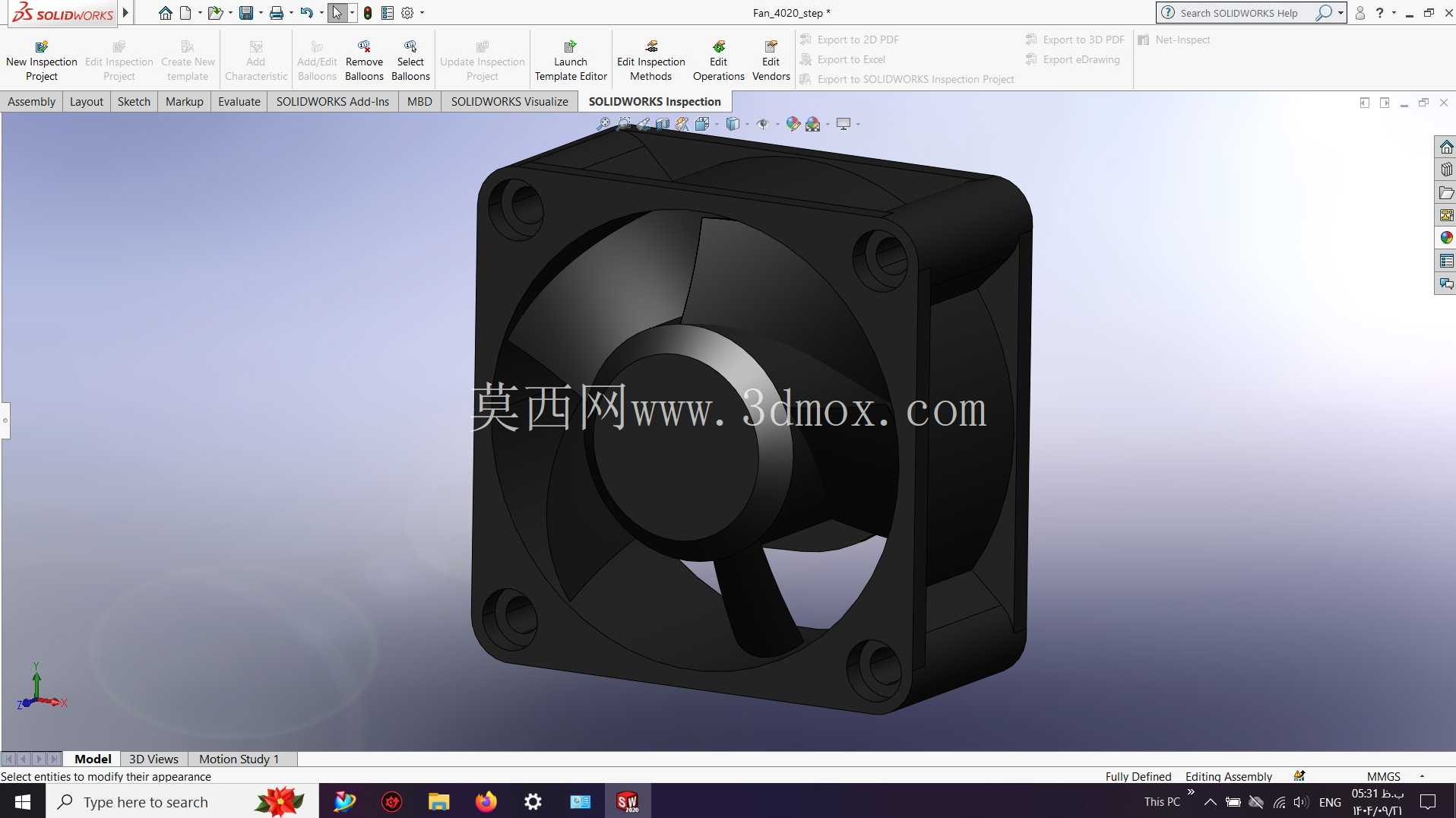

这款风机的三维结构完整还原了实物的所有装配细节，包括外框的加强筋结构、叶片的曲面弧度、安装孔的沉头尺寸、出线位的卡槽结构，在做设备整体结构装配校验时，可以直接导入装配体做干涉检查，验证风机与周边PCB板、结构件、线材的间隙是否满足设计要求，也可以基于这个模型做设备风道的仿真前处理，模拟不同转速下的风道流场分布，提前优化设备内部的导流结构，避免后期开模或者打样后才发现散热能力不足的问题，大幅缩短产品的开发周期，减少打样迭代的成本。对于做电子设备结构设计、热设计的工程师来说，这类标准化的通用零部件三维模型，能省去大量重复建模的时间，把更多精力放在核心的结构优化与热性能提升上。
