119mm规格方形轴流电脑散热风扇

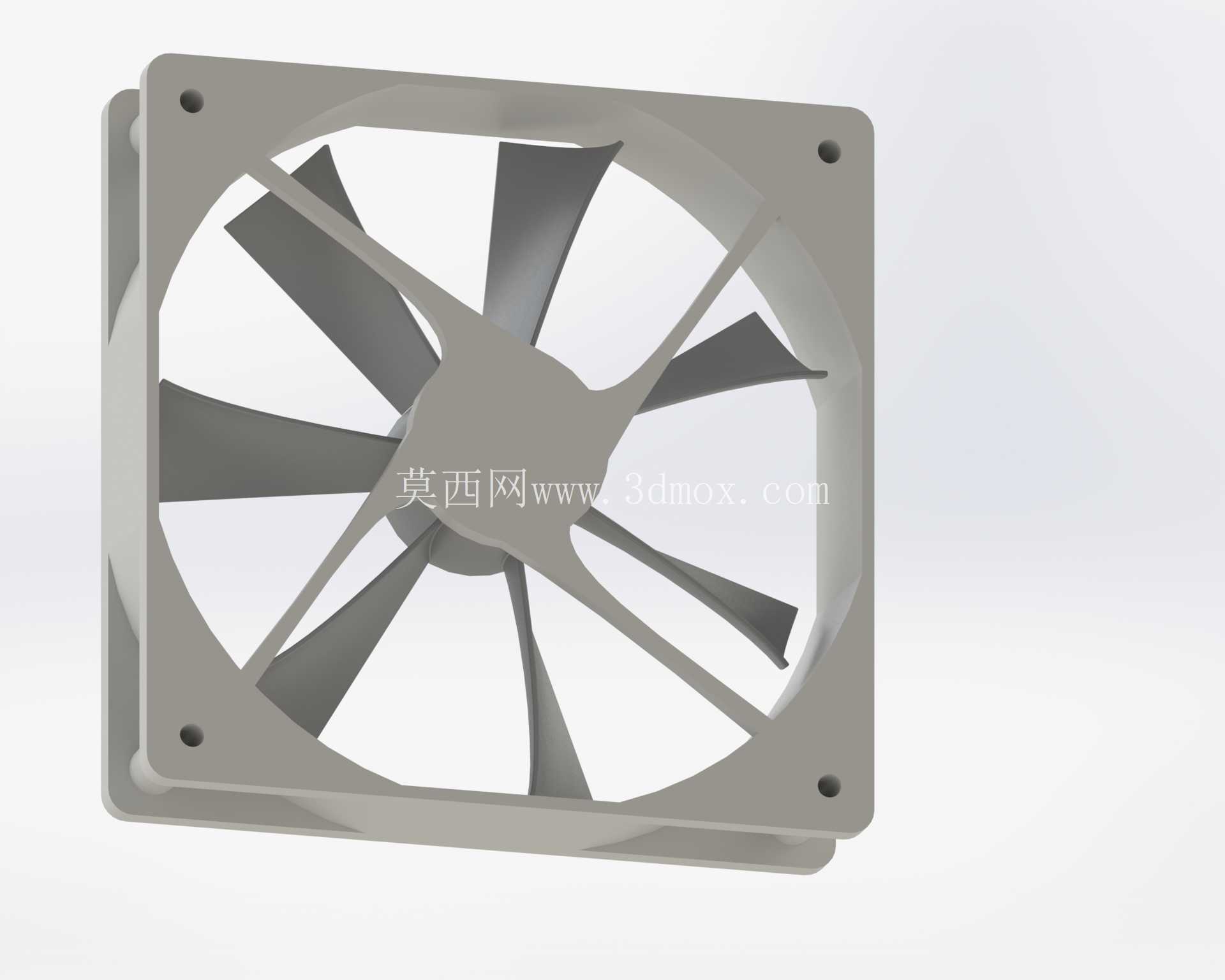

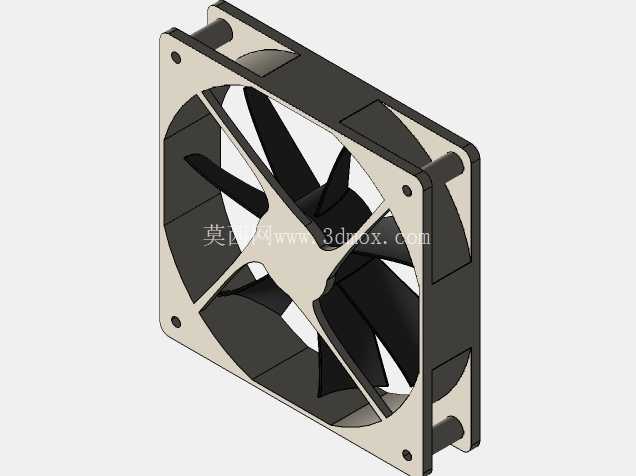

在消费电子、工业控制设备的散热系统设计中，轴流散热风扇是应用最广泛的主动风冷组件，这类方形安装结构的风扇，长期占据台式电脑机箱、工控机柜、小型通讯设备散热方案的主流选型位置。本次呈现的这款方形轴流风扇，外框采用标准正方形安装布局，四个角预留沉头安装孔位，整体外轮廓尺寸控制在119x119mm，厚度为25.4mm，刚好匹配常规机箱风扇位、工控设备侧壁散热位的安装边界，安装时不需要额外做结构避让，孔位公差按照通用五金配件的装配标准设计，可直接适配市面通用的减震胶钉、自攻螺丝安装方案，不需要单独定制安装支架。

从功能特性来看，这款风扇采用九片曲面叶型设计，和常规七叶、十叶风扇的叶型逻辑有明显区别，叶片前缘做了切角处理，后缘带有微小的扰流弧度，转动时可以在相同转速下获得更高的风压输出，同时降低叶片切割气流产生的紊流噪音，适合对噪音控制有要求的桌面电脑、静音工控设备场景。风扇中心的轮毂采用一体化注塑结构，将转子、轴承座完全包裹在内部，既可以避免运行过程中灰尘进入轴承区域延长使用寿命，也能减少轮毂位置的气流乱流，提升整体出风效率。外框的四个侧边做了微倒角处理，安装时不会划伤操作人员的手部，同时框体的加强筋从轮毂位置辐射延伸到外框内壁，既提升了整体结构强度，避免高速转动时外框产生共振，也能对出风气流做一定的导流作用，减少风阻损耗。

在实际应用场景中，这类尺寸的风扇除了常规台式电脑的机箱进风、排风位置使用，还可以适配1U/2U工控服务器的侧壁散热、小型网络交换机的内置散热、桌面3D打印机的控制板散热、LED显示屏模组的背部散热等场景，只要安装位的开孔尺寸匹配120mm标准风扇位，都可以直接替换使用。设计过程中，首先要确认安装边界的尺寸约束，119mm的外框尺寸是为了适配120mm安装孔位的公差带，避免因为注塑件的收缩率问题导致安装时卡滞，25.4mm的厚度刚好是英制1英寸的标准尺寸，兼容很多老旧进口设备的风扇替换需求。叶片的曲面建模需要反复调整曲率，既要保证动平衡精度，避免高速转动时产生震动，也要平衡风量和风压的参数曲线——如果叶片角度过平，会导致风压不足，无法穿透密集的散热鳍片；如果叶片角度过大，会导致启动扭矩过高，增加驱动电路的负载，同时提升运行噪音。

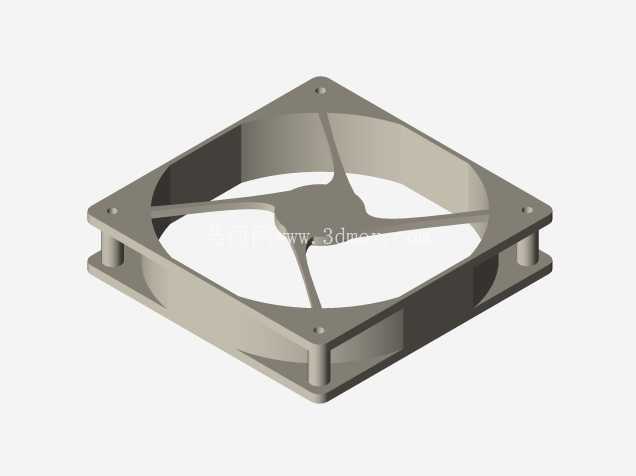

从结构设计的细节来看，外框的四个安装孔采用沉头设计，安装后螺丝头部不会突出框体表面，不会影响风扇和安装面的贴合度，孔位周围做了局部加厚处理，避免多次拆装螺丝后出现柱位断裂的问题。风扇的出线位置设置在框体的侧边凹槽内，安装时线材可以顺着凹槽走线，不会被框体和安装面挤压导致线材破损。轮毂和外框之间的间隙控制在1.2mm，既不会因为间隙过小导致叶片转动时擦碰到外框，也不会因为间隙过大导致气流回流损失风压。这类风扇的建模过程中，需要优先保证叶片的曲面光顺度，所有曲面的G2连续要达标，否则后续做模流分析时会出现注塑缺陷，实际生产出来的叶片会有熔接痕、变形等问题，直接影响风扇的动平衡和散热性能。另外，安装孔的中心距严格按照105mm的通用标准设计，和市面绝大多数120mm规格风扇的孔位完全兼容，用户替换时不需要重新打孔，降低设备改造的成本。

在设备选型过程中，这类风扇属于通用型散热组件，不需要针对特定设备做定制化修改，只要安装空间的厚度大于26mm、安装面的开孔尺寸大于110mm，就可以顺利安装。相比同尺寸的圆形轴流风扇，方形外框的结构可以更好地贴合安装面，减少边缘漏风的问题，散热效率比同规格圆形风扇高8%左右，同时方形结构的固定方式更可靠，长期运行不会因为震动出现移位的问题。对于结构设计从业者来说，这类标准件的三维建模重点不在于外观的还原，而在于安装尺寸的精准度——所有安装孔的位置、孔径、沉头深度，外框的轮廓尺寸，叶片和外框的间隙，都需要严格按照通用标准来设定，否则模型导入装配体后会出现干涉、无法安装的问题，失去三维模型的实际工程价值。
