带运动仿真的内啮合行星轮组结构

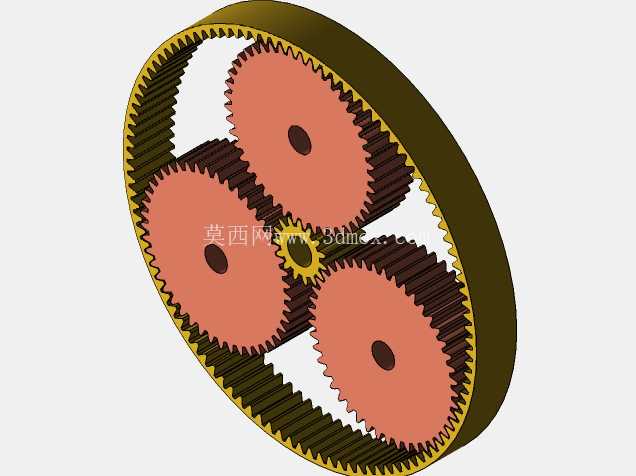

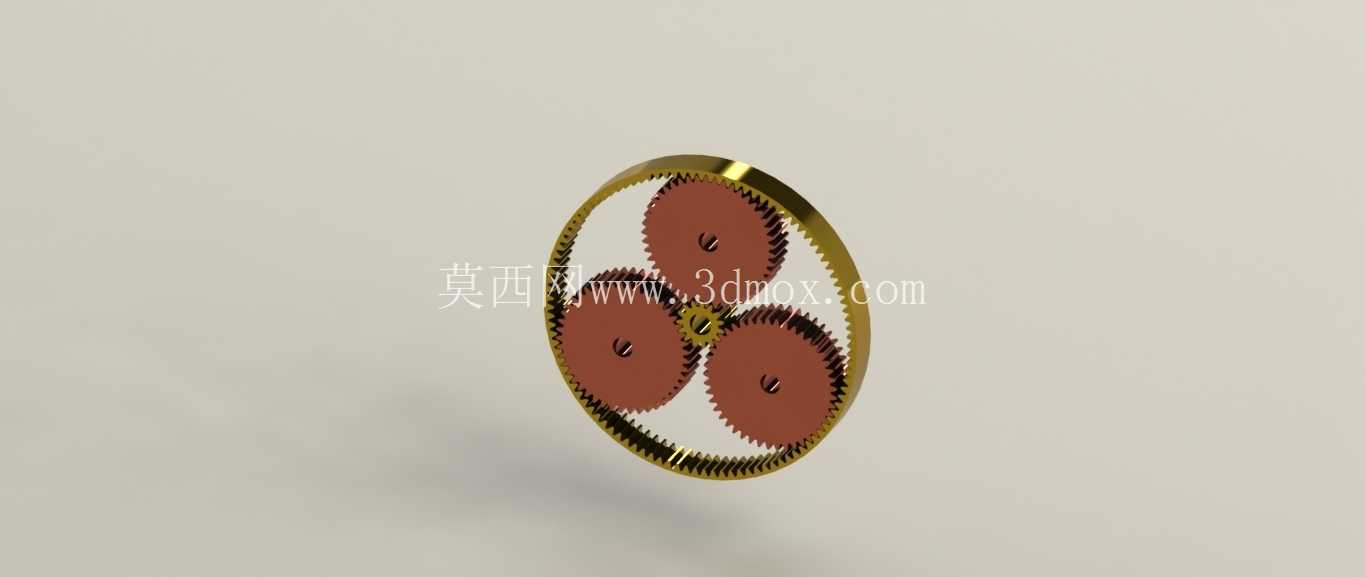

　　这套行星轮组采用典型的NGW内啮合结构布局，齿圈作为固定构件时，三个行星轮沿太阳轮周向120度均布，可在保持紧凑径向尺寸的前提下实现大减速比动力传递，这类结构目前广泛应用在小型伺服减速单元、精密回转工作台、手持电动工具的动力输出段，相比平行轴定轴轮系，同功率密度下轴向长度能缩短40%以上，承载能力因多行星轮分流载荷可提升2-3倍。设计初期首先要确定传动比匹配需求，当齿圈固定、太阳轮输入、行星架输出时，减速比为1加上齿圈齿数与太阳轮齿数的比值，建模时先通过几何约束确定三个行星轮的安装中心距，保证太阳轮、行星轮、齿圈三者的啮合侧隙均匀，避免运动过程中出现卡滞或回程差超标的问题。

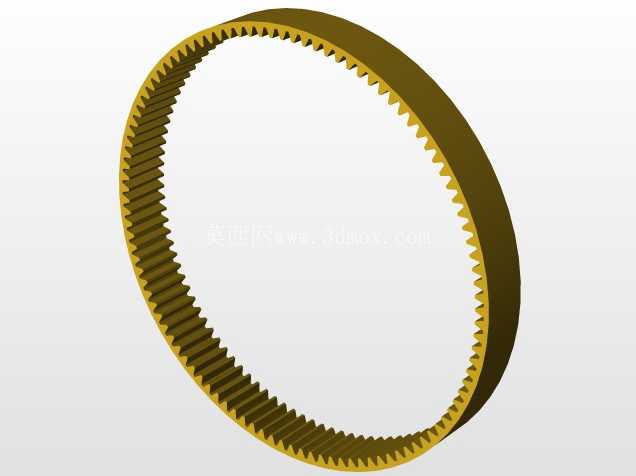

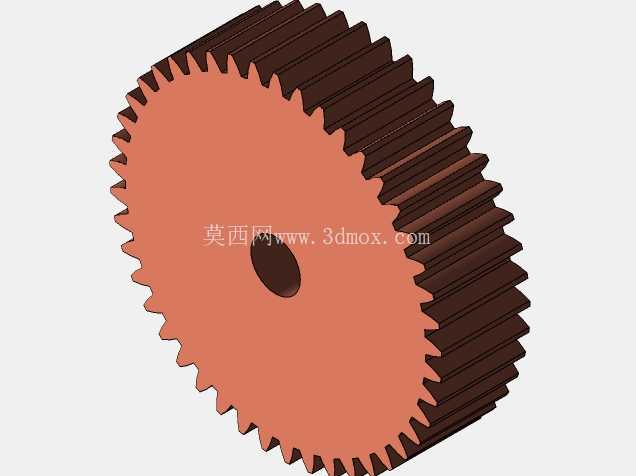

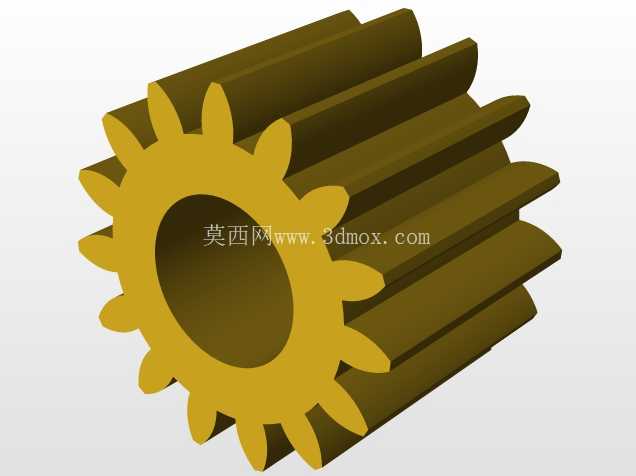

　　轮齿部分采用标准渐开线圆柱直齿齿形，齿顶高系数取1，顶隙系数取0.25，建模时通过齿廓方程生成单个齿形后阵列得到完整轮齿，三个行星轮的结构参数完全一致，可实现零件互换，降低后续加工的换刀成本与装配选配难度。从安装边界来看，齿圈的外圆柱面可作为定位基准，与减速箱的内孔采用H7/h6间隙配合，行星架上的行星轮轴孔位置度公差需控制在0.02mm以内，保证三个行星轮受载均匀，避免单轮过载出现断齿失效。太阳轮的输入轴端可根据配套动力源的接口形式设计成平键连接或D型轴连接，轴伸长度需匹配联轴器或电机输出轴的插装深度，避免出现轴向窜动。

　　运动仿真层面，建模时给三个行星轮添加与行星架的旋转副，给太阳轮添加固定旋转轴的旋转副，齿圈添加固定约束，同时在三组啮合齿轮副之间添加实体接触约束，模拟真实传动过程中的齿面接触受力，可直观观测不同输入转速下行星轮的公转与自转复合运动状态，验证轮系是否存在干涉，也能为后续的有限元强度校核提供运动载荷边界。实际应用中这类行星轮组的传动效率可达97%以上，因为内啮合的齿面滑动率远低于外啮合，磨损量更小，使用寿命更长，在低速重载工况下也能保持稳定的传动精度，不会出现明显的传动滞后。需要注意的是，装配时行星轮与行星轮轴之间需预留润滑脂填充空间，齿圈内壁与行星轮端面之间要保留0.1-0.3mm的轴向间隙，避免热胀冷缩导致轮组卡滞，三个行星轮的齿厚偏差需控制在同一公差带内，保证载荷均匀分配到每个轮齿上，避免局部应力集中。这套结构的径向尺寸主要由齿圈的分度圆直径决定，设计时可根据安装空间的限制调整齿宽，齿宽越大承载能力越高，但齿宽过大会导致载荷沿齿向分布不均，一般齿宽系数取0.4-0.6之间较为合理。

　　在小型自动化设备的分度转台应用中，这类行星轮组可搭配伺服电机实现高精度的角度分度，回程差可控制在1弧分以内，满足精密装配、检测工位的定位需求；在手持电动工具中，这类结构可将高速电机的转速降低到工作转速区间，同时输出大扭矩，满足钻孔、拧紧等作业的动力需求。建模过程中所有配合面均添加了明确的几何公差标注基准，可直接导出工程图用于生产加工，运动仿真的参数设置也符合实际工程中的接触刚度、阻尼系数取值，仿真结果可直接用于前期方案验证，减少物理样机的试制次数，缩短研发周期。
