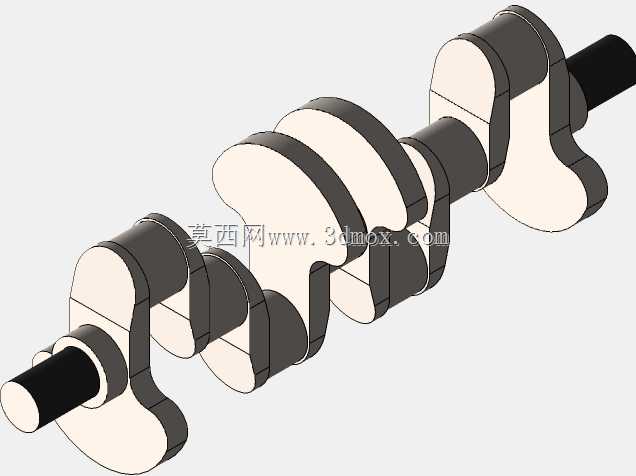

内燃机用多拐曲柄曲轴结构设计

该曲轴结构主要适配小排量往复式内燃机动力输出场景，常见于乘用车动力单元、小型通用发电机组、农用机械动力端等需要将活塞往复直线运动转化为旋转扭矩的核心传动部位。作为动力转换的核心承载部件，其设计过程中优先考虑了曲柄销与主轴颈的同轴度公差、各曲拐的相位角排布精度，确保活塞往复运动的时序匹配准确，避免运转过程中出现卡滞、动平衡超差引发的振动问题。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，四个曲拐按照180度对称相位排布，可适配直列四缸动力单元的点火时序要求，每个曲柄臂都做了偏心配重设计，配重块的轮廓经过反复动平衡校核，能够抵消曲柄销与连杆组件在高速运转时产生的往复惯性力，降低整机运转过程中的振动幅值，提升动力输出的平顺性。安装边界层面，两端主轴颈的直径公差按照h6级精度设计，可直接适配标准规格的滑动轴承轴瓦，轴向定位台阶的宽度尺寸预留了0.15-0.2mm的轴向窜动间隙，避免热胀冷缩导致的轴端顶死问题；输出端的轴颈设计有标准平键槽，可直接对接飞轮、离合器等动力输出组件，输入端的轴颈结构可适配正时齿轮、皮带轮等附件的安装需求，整体安装尺寸完全兼容主流小排量内燃机的缸体曲轴箱安装空间，不需要额外修改缸体结构即可完成替换装配。功能特性上，各曲柄销的表面粗糙度设计要求达到Ra0.8，油道孔采用斜向贯通布局，可将主轴颈处供给的压力润滑油直接导流至曲柄销摩擦面，保证连杆轴瓦与曲柄销之间始终处于流体润滑状态，降低运转过程中的摩擦损耗，延长部件使用寿命。设计过程中对曲柄臂与轴颈的过渡圆角做了强化处理，采用大圆角平滑过渡结构，避免应力集中导致的曲轴疲劳断裂问题，可承受额定转速下最高120N·m的扭矩输出载荷，满足常规民用动力设备的动力传输需求。
