斜齿圆柱螺旋齿轮传动结构三维建模

在各类需要平稳动力传递的机械传动场景中，螺旋齿轮的应用覆盖了从精密传动机构到中载动力传输的多个环节，不同于直齿圆柱齿轮啮合时的整齿接触冲击，螺旋齿轮的轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，这种渐进式的啮合特性能够大幅降低传动过程中的冲击、振动与运行噪音，尤其适合在转速较高、对传动平稳性有明确要求的动力布局中使用。

从实际设备适配的角度看，这类螺旋齿轮常被布置在平行轴传动的动力链路中，比如小型动力头的传动箱、精密输送设备的动力输入端、轻工机械的变速机构内，在这些场景中，齿轮不仅需要传递额定扭矩，还要保证传动过程中不会因为轮齿啮合的阶跃冲击造成传动精度损失，避免下游执行端出现运行抖动的问题。设计这类齿轮时，首先要匹配传动链路的中心距要求，轮齿的螺旋角选取需要同时兼顾轴向力大小与啮合重合度，螺旋角过大会导致支撑轴承承受的轴向载荷过高，提升轴承选型的成本与安装空间要求，螺旋角过小则无法发挥斜齿啮合的平稳性优势，常规传动场景下螺旋角多选取在8度到20度的区间内，根据实际载荷与转速做针对性调整。

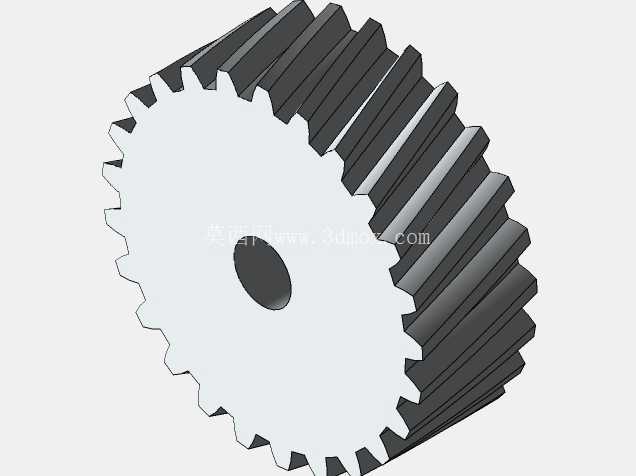

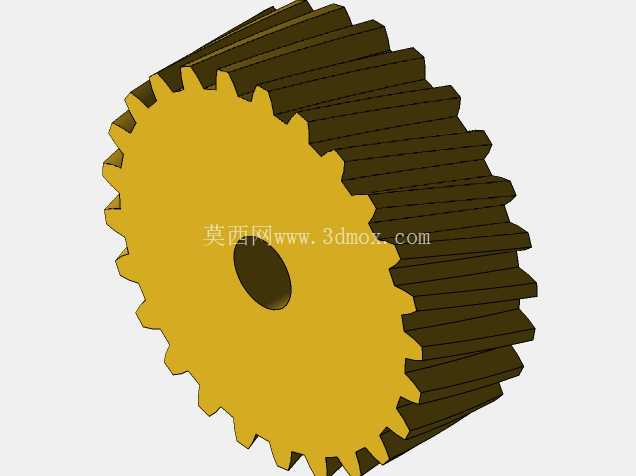

建模过程中，轮齿的齿廓生成需要严格遵循渐开线成型规律，沿螺旋线方向做扫掠处理，保证每个截面的齿形精度符合啮合要求，避免出现齿向误差导致的啮合卡滞、偏载磨损问题。齿轮中心的安装孔为通孔结构，用于与传动轴做配合安装，孔的尺寸公差需要根据配合等级选取，常规过渡配合的公差带能够保证齿轮与轴的同轴度，避免高速转动时出现偏心振动。齿轮的齿宽尺寸需要结合传递扭矩大小核算，齿宽过大会导致齿向载荷分布不均，容易出现轮齿局部过载断齿的问题，齿宽过小则会导致单齿承载压力过高，加剧齿面磨损。

从安装边界来看，这类齿轮装入传动箱时，需要预留轴向的定位空间，通常会在齿轮端面加装轴用挡圈或者轴肩做轴向限位，抵消齿轮传动过程中产生的轴向分力，避免齿轮在轴上出现窜动，影响啮合间隙。轮齿的端面边缘做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能避免装配过程中轮齿边缘磕碰损伤，同时在啮合初期能够更好地导入啮合位置，减少安装对位的难度。齿面的建模精度直接影响后续加工或仿真的准确性，齿根部分的过渡圆角需要按照应力集中系数要求做圆弧过渡，避免齿根位置出现应力突变，提升轮齿的弯曲疲劳强度，在长期交变载荷作用下减少断齿失效的概率。

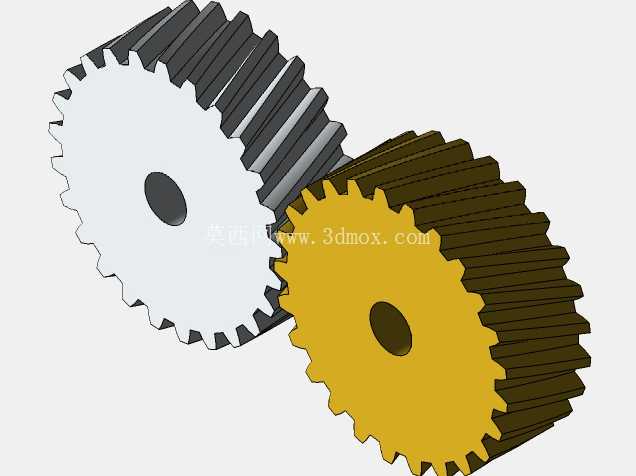

在实际选型替换场景中，这类螺旋齿轮的建模参数需要与配对齿轮做严格匹配，包括模数、压力角、螺旋角方向、齿数等核心参数，螺旋角方向相反的两个齿轮才能实现平行轴的正常啮合，一旦螺旋角方向或者角度数值出现偏差，会导致啮合间隙异常，运行时出现严重的噪音甚至卡滞无法转动。不同于直齿轮的零轴向力特性，螺旋齿轮传动时产生的轴向力需要在轴系设计时同步考虑，支撑轴承需要选取能够承受径向与轴向联合载荷的类型，比如角接触球轴承或者圆锥滚子轴承，保证轴系在运行过程中的稳定性。对于有正反转要求的传动场景，齿轮的齿侧间隙需要控制在合理区间，间隙过大会导致正反转切换时出现回程误差，影响传动精度，间隙过小则会导致轮齿啮合时润滑油脂无法有效进入齿面接触区，加剧齿面磨损，甚至出现齿面胶合的失效问题。
