　　在小型固体火箭推进系统的设计选型环节，动力段的结构匹配度直接决定整箭的推重比、飞行稳定性与装配可靠性，本次涉及的M1850配套电机结构，是适配Aerotech M1850固体火箭发动机的核心动力输出配套组件，主要面向业余探空火箭、小型试验飞行器、航空航天教学验证场景的动力单元搭建需求。从实际工程应用来看，这类配套电机并非传统工业驱动场景下的旋转动力部件，而是承担发动机点火后推力传导、尾段结构支撑、喷管组件定位的关键结构件，需要在高温燃气冲刷、瞬时大推力冲击、飞行段气动载荷叠加的复杂工况下保持结构完整性，不能出现连接松脱、形变偏移、同轴度超差等问题。

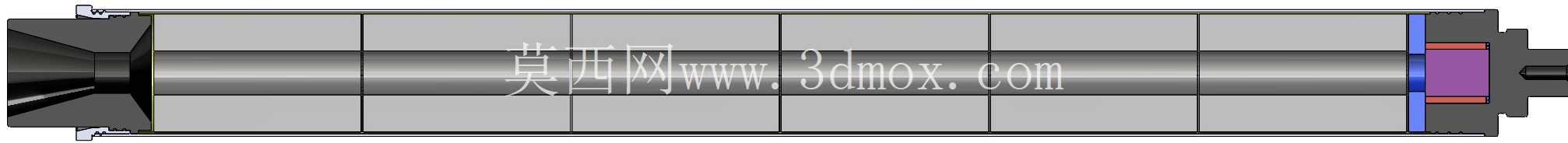

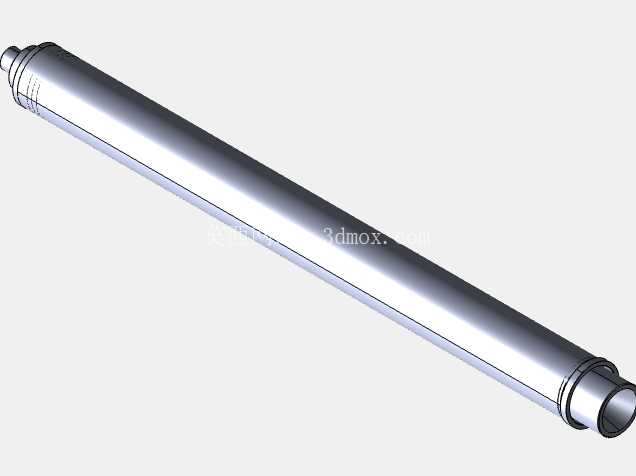

　　从结构设计思路来看，整个组件采用同轴分层式布局，核心推力传导段为圆柱形主体结构，外壳采用分段式拼接设计，每段壳体的对接面设置定位止口，保证装配后整体同轴度控制在0.05mm以内，避免推力偏心导致的飞行姿态失稳。靠近喷管的一侧设置紫色隔热定位环，该环采用耐高温酚醛树脂材质，一方面隔绝发动机工作时传递到尾段的高温，避免连接结构受热失效，另一方面为喷管组件提供径向定位，保证喷管喉部与发动机燃烧室的同轴度。组件两端设置带安装孔的连接法兰，法兰端面加工有密封槽，可配套耐高温密封圈实现燃烧室的静密封，防止高温燃气从对接缝隙泄漏。

　　从安装边界来看，整个组件的外径与M1850发动机壳体外径保持一致，轴向长度匹配HP75/7680规格的安装空间，两端法兰的安装孔位采用标准航模火箭连接孔距，可直接适配对应规格的箭体舱段、尾翼固定座，不需要额外加工转接结构，能大幅缩短试验箭的装配周期。在实际选型使用中，这类结构需要重点关注几个设计细节：一是推力传导路径上的壁厚设计，主体壳体的壁厚经过载荷校核，可承受M1850发动机工作时的最大瞬时推力，不会出现轴向压缩形变；二是隔热结构的覆盖范围，隔热环不仅覆盖喷管对接面，还向壳体内侧延伸一定长度，阻断高温向连接螺栓的传导，避免螺栓高温退火导致连接强度下降；三是表面的分段式凹槽设计，这些凹槽并非装饰结构，而是用于安装箭体内部的走线卡扣、传感器固定座，方便布置点火线路、飞行参数采集传感器，不需要在壳体上额外打孔破坏结构强度。

　　在三维建模过程中，这类结构需要重点还原各分段的配合公差，尤其是止口的配合间隙、密封槽的尺寸精度、法兰孔的位置度，这些参数直接影响后续实物加工、装配的可行性，如果建模时忽略公差配合，很容易出现实物装配时止口卡滞、密封件压缩量不足、法兰孔错位等问题。对于航空航天模型设计、小型试验飞行器研发的从业者来说，这类标准化的动力配套结构模型可以直接复用在同规格的动力系统设计中，只需要根据具体的箭体直径、载荷重量微调连接法兰的孔位，就能快速完成动力段的结构设计，减少重复建模的工作量，同时也能依托成熟的结构设计方案降低试验过程中的结构失效风险。在教学场景中，该模型也可用于展示固体火箭发动机尾段的结构组成、推力传导路径、隔热设计逻辑，帮助初学者快速理解小型火箭动力段的设计要点，掌握动力组件与箭体的匹配方法。需要注意的是，这类结构的设计完全围绕瞬时大推力工况展开，所有的加强筋、定位结构都服务于推力传导和同轴度保证，没有多余的装饰性结构，每一处尺寸设计都对应实际工况下的载荷需求，比如壳体上的环形凸起，是为了增强壳体的径向刚度，避免在燃烧室压力作用下出现鼓胀形变，同时也可作为舱段对接时的轴向定位基准，保证箭体各段装配后轴向尺寸一致。
