全行程弹簧测试探针结构设计

　　这款弹簧探针主要面向PCB在线测试、电路板功能验证、柔性线路板导通检测等场景设计，是ICT测试治具、FPC功能测试架、电池模组检测工位上的核心接触部件，在消费电子组装、动力电池PACK检测、印刷线路板量产质检环节应用广泛。探针中心距为187mil，适配0.250英寸全行程安装规格，可匹配市面上多数标准探针插座，安装时筒体部分完全插入对应规格的插座内，筒体顶部与插座端面保持齐平，仅柱塞的接触端部分伸出插座表面，不会额外占用治具板面的垂直空间，能适配高密度排布的测试点位需求。

　　设计时针对不同测试场景预留了探针尖端选型空间，可根据被测件表面特性选择不同头型的柱塞，比如针对焊盘测试选尖头、针对金手指接触面选梅花头、针对柔性电池极耳选圆头，避免测试过程中刮伤被测件表面镀层，同时保证接触电阻稳定。行程配置上区分了全行程与推荐行程两个状态，全行程状态下探针弹簧压缩至极限位置，仅用于治具闭合时的过压保护场景，日常测试作业需控制在推荐行程范围内，避免弹簧长期处于极限压缩状态导致弹力衰减，延长探针的使用寿命。

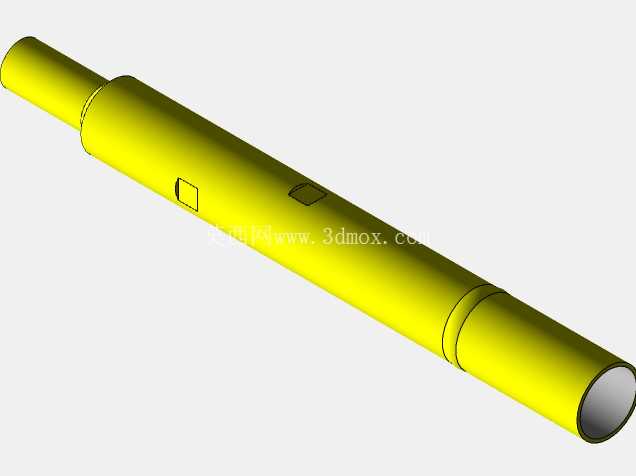

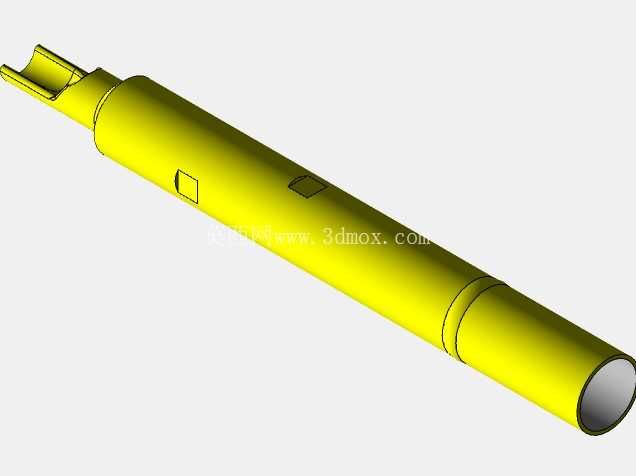

　　筒体采用薄壁黄铜基材加工，表面做镀金处理，降低自身接触电阻，同时提升耐磨与防氧化性能，适配车间多尘、温湿度波动的生产环境；内部弹簧采用不锈钢线材绕制，弹力曲线经过校准，保证同一批次探针的接触压力偏差控制在合理范围内，避免不同点位接触压力不均导致的测试误判。柱塞与筒体的配合间隙经过严格控制，既保证柱塞伸缩顺畅无卡滞，又避免间隙过大导致测试过程中柱塞偏斜，接触位置偏移的问题。在治具设计选型时，需要根据被测板的测试点间距确认探针排布密度，187mil的中心距可适配大部分消费电子主板的测试点排布，安装时插座与治具板采用过盈压装固定，不需要额外粘接或螺丝固定，更换探针时直接从治具正面拔出旧探针插入新探针即可，维护效率较高。

　　针对电池极耳测试场景，探针头部做了防滑纹路处理，接触极耳表面时不会因为轻微振动出现接触断开的问题，同时弹簧弹力设置在合适区间，不会压伤软包电池的极耳镀层。在印刷线路板的开短路测试场景中，探针的低接触电阻特性可保证微电流信号的稳定传输，避免因为接触电阻过大导致的测试值偏差。整个结构没有多余的冗余零件，拆分后仅为柱塞、弹簧、筒体三个核心部件，加工工艺成熟，量产一致性好，适合大批量测试治具的配套使用。建模过程中严格按照实际安装尺寸构建配合关系，筒体的外径、插座安装段的长度、柱塞伸出的初始长度都按照实际选型参数绘制，可直接导入治具设计装配体中做干涉检查，不需要二次调整尺寸，能减少治具设计阶段的尺寸核对工作量。
