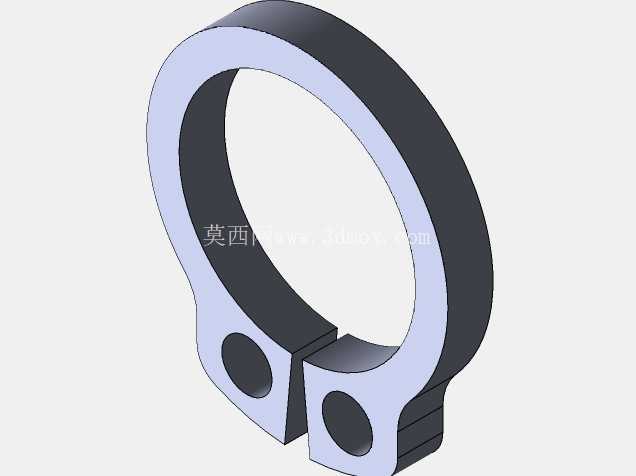

在常规机械装配场景中,这类开口式夹紧卡环的应用覆盖了从普通轻工设备到重型工业装备的诸多轴系连接工位,不同于传统的弹性挡圈依靠卡入轴槽实现限位的方式,该款卡环采用夹紧式结构,不需要在配套轴件上加工环槽,大幅降低了轴类零件的加工工序与成本,也避免了轴槽带来的应力集中问题,尤其适用于对轴件强度有较高要求、不允许开槽的传动工位。从结构设计逻辑来看,卡环整体采用带开口的环形主体,开口处延伸出两个带同轴安装孔的夹紧耳,环形主体的内孔尺寸与待配合轴径设计为小间隙配合,装配时将卡环套入轴件的预定安装位置后,通过穿过两个夹紧耳安装孔的螺栓紧固件施加预紧力,迫使环形开口收窄,让内孔壁均匀抱紧轴面,依靠接触面的静摩擦力实现轴向位置固定,同时也可传递一定的周向扭矩,适配需要同时限制轴向窜动、传递小扭矩的轻载传动场景。
设计过程中需要重点考量几个核心尺寸边界:首先是环形主体的壁厚,壁厚过薄会导致夹紧时刚性不足,抱紧力达不到设计要求,使用过程中容易出现轴向滑移;壁厚过厚则会增加整体重量,同时需要更大的螺栓预紧力才能让开口产生足够的收窄变形,还可能导致夹紧耳处应力集中超出材料屈服极限,出现塑性变形失效。其次是开口处的间隙设计,自由状态下的开口间隙需要匹配螺栓预紧后的变形量,既要保证预紧后开口不会完全闭合导致夹紧力无法继续传递到内孔抱紧面,也要避免间隙过大导致螺栓行程过长、夹紧耳变形量超标。夹紧耳上的安装孔中心距、孔与环形端面的距离也需要经过强度校核,确保螺栓拧紧过程中,夹紧耳的弯曲应力在材料许用范围内,不会出现耳板断裂的问题。
从安装适配性来看,这类卡环的外径尺寸需要预留足够的周边安装空间,避免与轴上配套的轴承、齿轮、套筒等相邻零件产生运动干涉,夹紧耳的突出长度也需要适配现场装配的扳手操作空间,若安装位置处于狭窄腔体内部,还需要对应调整耳板的外形尺寸,适配狭小空间的拧紧操作。实际应用中,这类卡环常被用于输送设备的辊筒轴端定位、小型电机的输出轴附件固定、轻工机械的调节杆位置锁定等工位,相比传统的轴端挡圈、紧定螺钉固定方式,它的抱紧接触面积更大,对轴面的局部压应力更小,不会在轴表面压出凹痕,后期拆卸调整也更加方便,不会因为长期使用出现锈死、无法拆卸的问题。
设计建模时需要重点处理环形内孔与夹紧耳的过渡圆角,避免直角过渡带来的应力集中,同时要保证两个夹紧耳的安装孔同轴度公差,防止螺栓穿装时出现别劲、预紧力不均匀的问题,环形主体的两个端面需要保证与内孔轴线的垂直度,避免夹紧后卡环出现偏斜,导致轴向定位精度下降。针对不同的应用场景,还可以通过调整环形主体的宽度、夹紧耳的厚度来适配不同的载荷等级,比如用于振动较大的工位时,可以适当增加环形宽度提升抱紧摩擦力,同时在夹紧耳的安装孔处增加沉台设计,让螺栓头与螺母的承压面更加贴合,避免振动环境下螺栓出现松脱。
