开口梅花两用棘轮扳手结构设计

这款两用棘轮扳手的结构设计，核心围绕一线装配、维修场景的高频操作痛点展开，在传统呆扳手与梅花扳手的功能基础上整合棘轮结构，兼顾大扭矩紧固与狭小空间操作的双重需求。从实际应用场景来看，这类工具覆盖机械装配线工位、设备售后维保、五金维修门店、家用五金拆装等多个场景，尤其在螺栓周边操作空间受限、无法完成整圈扳手回转的工况下，棘轮结构的单向锁止特性可以让操作者无需反复从螺栓上取下扳手调整卡位，仅通过小角度摆动手柄即可完成螺栓的旋紧或拆卸，大幅降低重复对位的操作强度，提升拆装效率。

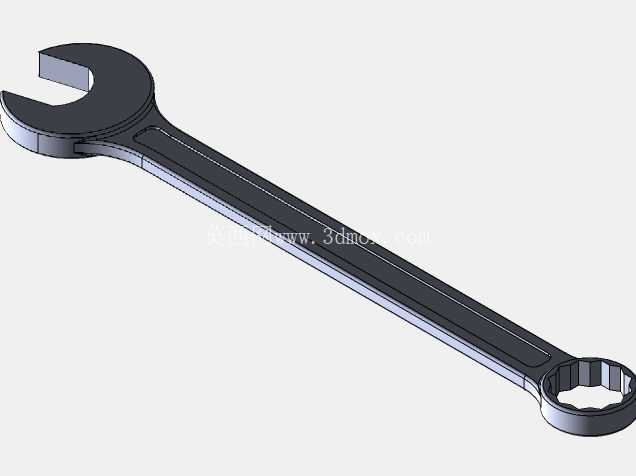

从功能特性层面拆解，扳手一端为开口呆头结构，适配螺栓的快速卡位需求，针对需要快速套入螺栓、或者螺栓端部螺杆伸出较长无法从端部套入的工况，开口结构可以直接从螺栓侧方卡入，无需沿螺杆轴向穿入，适配更多复杂安装位的操作需求；另一端为梅花环型棘轮头，环型内孔与螺栓六角头全周贴合，相比开口结构的双边受力，梅花结构可以将拧紧力均匀分散到螺栓六角的六个接触面，大幅降低拧动过程中螺栓棱角打滑、磨圆的概率，适合大扭矩终拧或者锈蚀螺栓的拆卸工况，棘轮内置的单向棘爪结构可以通过头部的拨片切换旋向，分别适配拧紧、拆卸两种操作需求，棘爪与棘轮齿的啮合间隙控制在极小范围内，避免回程空程过大带来的操作虚位，保证小角度操作下的动力传递效率。

设计过程中首先需要平衡的是手柄的力臂长度与整体强度的关系，力臂过长虽然可以放大拧紧力矩，但会带来整体重量增加、狭小空间内回转半径过大的问题，力臂过短则无法提供足够的拧紧力矩，针对常用规格的螺栓拧紧力矩要求，手柄长度按照对应螺栓等级的推荐拧紧力矩做匹配，保证操作者正常手部施力即可达到标准拧紧力矩，无需额外加接延长杆。手柄截面采用扁平变截面设计，靠近头部的位置截面厚度更大，承受拧紧时的最大弯曲应力，向手柄末端逐渐过渡到更贴合手掌握持的厚度，手柄表面做防滑纹理设计，避免手部出汗或者沾有油污时施力打滑。

外形尺寸与安装边界方面，开口头的开口尺寸严格对应标准螺栓的六角对边尺寸公差，保证卡入后间隙控制在合理范围，间隙过大容易打滑损伤螺栓棱角，间隙过小则会出现螺栓公差偏大时无法卡入的问题；梅花棘轮头的外径尺寸做了极限压缩，在保证棘轮齿强度、棘爪安装空间的前提下，尽可能缩小头部外径，适配螺栓周边沉孔、窄槽等狭小空间的操作需求，避免头部外径过大无法伸入安装位。扳手整体的厚度控制在合理范围，针对薄型安装位、设备缝隙内的螺栓操作也能顺利伸入，不会因为本体过厚被周边结构干涉。

结构强度设计上，整体采用合金结构钢的本体材质设定，头部受力位置做局部热处理强化，保证棘轮齿、棘爪、开口受力面的硬度满足长期使用的耐磨需求，避免反复受力后出现齿面崩损、开口变形的问题，手柄部分则保持合适的韧性，避免大扭矩施力时出现脆性断裂。棘轮头的内部棘爪采用弹簧顶紧结构，保证棘爪与棘轮齿始终保持可靠啮合，切换拨片的位置设置在拇指可及的头部侧面，操作时无需将扳手从螺栓上取下，单指即可完成旋向切换，适配连续操作的使用习惯。

从实际使用的细节考量，开口头的开口角度做了15度的偏转设计，在平面工位操作时，翻转扳手即可获得更小的操作摆角，适配平面上连续拧动螺栓的需求，梅花头的棘轮齿采用细齿设计，最小回程角度控制在5度以内，在周边有管路、线束、结构件遮挡的工位，仅需要极小的摆动空间即可完成拧动，相比传统粗齿棘轮更小的回程角度，能适配更多极端狭小的安装场景。扳手整体的表面做防锈处理，避免车间潮湿环境、接触油污水分后出现锈蚀，延长工具的使用寿命，手柄尾部做圆弧过渡处理，没有尖锐棱角，避免施力时硌伤手掌，长时间握持操作也不会有明显的不适感。
