车床卡盘扳手操作工具结构设计

在普通卧式车床、转塔车床及经济型数控车床的日常装夹作业中，卡盘钥匙是操作人员接触频次最高的工装工具之一，其结构合理性直接影响工件装夹效率与操作安全性。这款卡盘钥匙采用T型整体式结构设计，主体工作段为四方传动头，匹配标准三爪自定心卡盘、四爪单动卡盘的方孔驱动接口，传动段与手柄杆采用垂直正交的装配结构，无需额外销轴锁止即可传递足够扭矩，避免长期使用后销轴松脱导致的打滑风险。

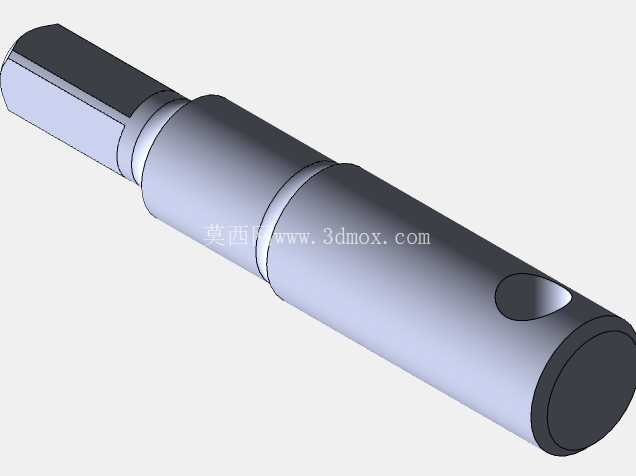

从实际加工场景的使用需求出发，设计阶段首先考虑了操作力臂的合理性，垂直手柄的长度经过反复校核，既保证操作人员施加常规腕力即可达到卡盘要求的夹紧力矩，避免力臂过长导致夹紧力过大造成卡盘内部螺纹损伤、力臂过短导致夹紧不足引发工件飞出的安全隐患，同时控制手柄外伸尺寸，避免在车床主轴回转区域形成过长的外伸干涉物，降低操作人员误碰旋转主轴的风险。主体传动杆采用阶梯轴结构设计，靠近四方头的位置设置限位轴肩，插入卡盘方孔时轴肩可与卡盘端面贴合，限制插入深度，避免插入过深顶碰卡盘内部伞齿轮结构，也防止插入过浅导致四方头受力不均崩齿。

传动杆与垂直手柄的连接位置采用过盈配合加周向滚花销的复合连接结构，相比传统的焊接结构，这种设计可避免焊接变形导致的手柄垂直度误差，长期承受交变扭矩时也不会出现焊缝开裂的问题，维修时可通过压装更换损坏的手柄段，降低工具整体报废率。四方传动头的棱边做了0.2mm的倒角处理，既方便操作人员快速对准卡盘方孔插入，也能减少长期插拔过程中棱边的磕碰磨损，延长工具使用寿命。

从安装边界来看，这款卡盘钥匙的四方头尺寸适配国内主流车床生产厂家的K11系列200mm、250mm规格三爪卡盘，传动杆总长度控制在180mm，垂直手柄长度120mm，整体收纳尺寸可放入车床操作侧的标准工具盒内，不会占用过多工位空间。设计过程中针对受力集中的四方头根部做了R3圆角过渡处理，通过有限元应力分析验证，在施加80N·m的极限扭矩时，根部最大应力远低于45号钢调质处理的屈服强度，可满足日常装夹作业中频繁施加扭矩的强度需求，不会出现根部断裂的问题。

实际车间使用场景中，这类T型卡盘钥匙相比直柄式扳手，操作人员可双手同时施力，在装夹大尺寸重型工件时能更稳定地施加夹紧力，同时垂直手柄的表面做了滚花处理，手上沾有切削液或润滑油时也不会出现打滑脱手的情况。考虑到车床操作的安全规范，设计时特意在传动杆末端做了醒目的红色标识圈，提醒操作人员装夹完成后必须及时取下扳手，避免主轴启动时扳手飞出造成安全事故，这一细节设计也是结合了大量车间实际安全事故案例做出的优化，相比传统无标识的卡盘扳手，能有效降低操作人员忘取扳手的概率。

在结构细节上，传动杆的各个阶梯轴段同轴度控制在0.05mm以内，插入卡盘方孔后不会出现偏心卡滞的情况，转动过程中受力均匀，不会对卡盘内部的方孔造成偏磨，延长卡盘本身的使用寿命。四方头的尺寸公差严格按照h7精度加工，与卡盘方孔的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致转动时产生冲击，损伤卡盘内部的齿轮传动结构。整体表面采用发黑处理，具备基础的防锈能力，适合车间多切削液、多油污的使用环境，不会因为短期受潮出现锈蚀影响插拔手感。
