手持便携送风设备结构设计方案

这款手持便携送风设备的结构设计，首先要兼顾日常通勤、户外作业、桌面办公等多场景的使用需求，在结构布局上做了大量适配性考量。从实际使用场景出发，户外高温环境下作业人员需要持续的定向送风，通勤途中用户需要单手握持无负担，桌面使用时又需要稳定放置不倾倒，因此整体外形采用了收腰式的握持区设计，握持区域的截面做了圆弧过渡处理，匹配成年人手掌自然握持的曲率，长时间手持不会产生硌手的压痕，整机重心落在握持区的中心位置，单手握持时不会出现头重脚轻的倾覆力矩。

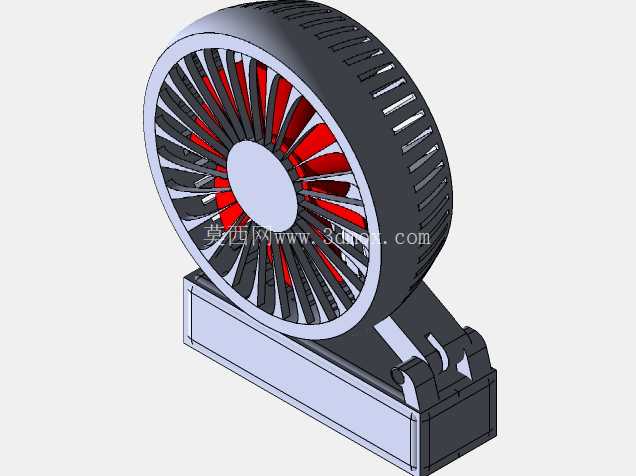

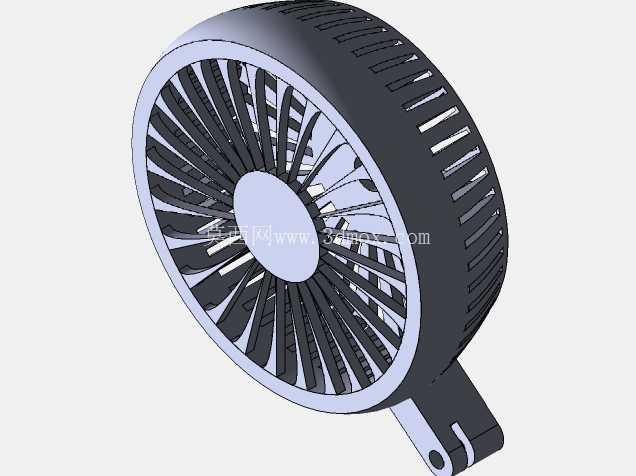

在功能特性的设计上，送风结构采用了轴流风轮搭配导流格栅的组合，风轮的叶片做了不等距排布设计，能够有效降低转动过程中产生的气流啸叫，避免常规小风扇高频噪音影响使用体验；导流格栅的出风角度做了15度的扩散角处理，送出的气流不会集中在狭窄区域，能够覆盖面部、颈部等需要降温的区域，同时不会因为气流过于集中产生不适感。设备的供电模块集成在握持区内部，电池仓做了双层密封结构，日常使用中泼溅的汗水、少量雨水不会侵入内部电路，提升户外使用的可靠性。

设计思路上没有追求过度的轻薄化，而是在结构强度和握持手感之间做了平衡，外壳壁厚控制在1.8mm，在握持区的内侧增加了纵向的加强筋，既能够提升外壳的抗挤压能力，放在背包中受到挤压不会出现外壳变形开裂的问题，又不会因为壁厚过大增加整机重量。出风网罩采用了卡扣式的装配结构，不需要额外螺丝固定，日常清理风轮积灰时可以直接徒手拆卸网罩，清理完成后对准卡扣按压即可复位，降低日常维护的难度。

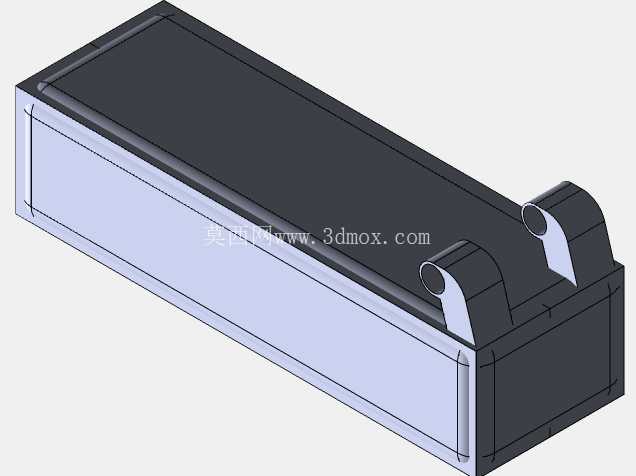

从安装边界和尺寸参数来看，整机最大外径控制在85mm以内，整体长度不超过180mm，能够轻松放入常规尺寸的通勤包、裤袋中，不会占用过多收纳空间；底部设计了可翻折的支撑脚，展开后支撑脚与桌面形成三点支撑结构，支撑角度固定为12度，放置在桌面时出风方向刚好对准坐姿状态下的面部区域，不需要额外垫高或者调整角度。风轮与外壳之间的间隙控制在1.2mm，既能够避免风轮转动过程中与外壳产生摩擦异响，又不会因为间隙过大导致气流回流损失风压，保证送风距离能够达到1.5米以上，满足近距离使用的送风需求。

在内部结构的排布上，电机固定座采用了橡胶减震垫与外壳连接，电机转动时产生的高频振动会被橡胶垫吸收，传递到外壳的振动幅度控制在0.02mm以内，握持时不会感受到明显的麻手问题。控制按键设置在握持区的拇指自然触碰位置，按键的触发行程设置为1.5mm，按压力度控制在3N，既不会因为误触导致设备意外启停，又不需要用过大的力度按压切换档位。设备的进风区域设置在握持区与风轮仓的衔接位置，进风孔采用了内高外低的斜向开孔设计，能够避免外部的灰尘、毛发直接被吸入风轮内部，同时斜向开孔不会因为手指遮挡导致进风面积大幅下降，保证握持时的进风效率不受影响。

考虑到不同使用场景的固定需求，设备背部预留了挂绳孔位，可以搭配挂绳挂在颈部或者背包肩带上，解放双手进行作业；同时底部的支撑脚位置嵌入了圆形的磁吸块，能够吸附在金属表面，比如办公桌的金属隔板、设备机柜的外壳上，拓展更多的固定使用场景。整机的所有棱边都做了R2以上的圆角处理，没有尖锐的棱角，放在包内不会刮伤包内的其他物品，日常使用中也不会因为磕碰划伤皮肤。
