汽车双叉臂式独立悬挂结构三维数模

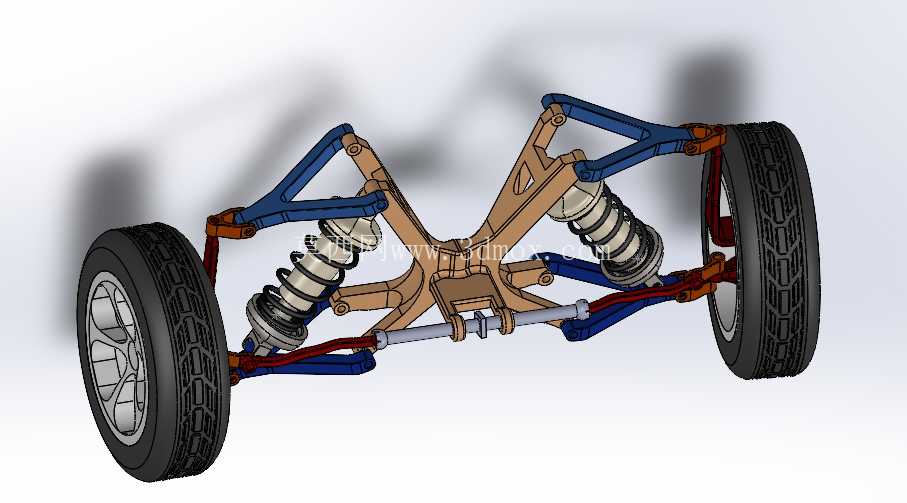

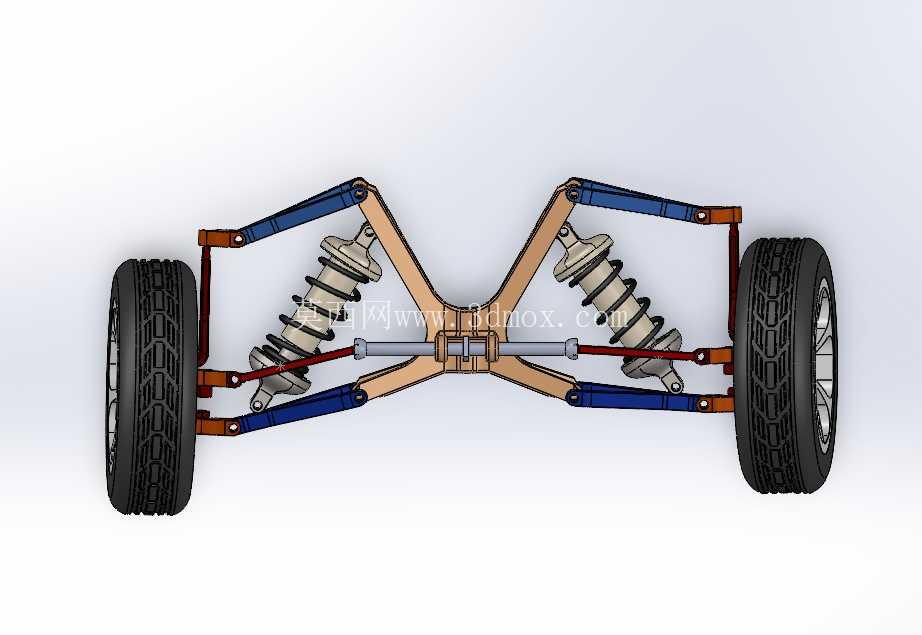

　　这套悬挂结构的设计，首先要匹配乘用车前桥的安装边界，左右对称的控制臂布局，是为了在车轮跳动过程中，精准约束轮距、前束角的变化范围，避免轮胎出现异常偏磨。上下两根不等长的蓝色控制臂，通过橡胶衬套与副车架端的安装座铰接，外侧通过球头与转向节连接，这种不等长设计是经过运动学仿真反复迭代的——当车轮随路面起伏上下跳动时，上控制臂摆动半径略小于下控制臂，能让车轮外倾角随压缩行程自动向负方向小幅变化，过弯时可以让轮胎胎面尽可能贴合路面，提升侧向抓地力。

　　中间的螺旋弹簧与筒式减震器采用集成式布局，下端固定在下控制臂的安装凸台上，上端连接车身减震塔座，这种布置方式能把路面传递上来的冲击载荷先通过弹簧缓冲，再由减震器的阻尼油液流动耗散振动能量，避免振动直接传递到车身座舱。设计时需要严格校核减震器的行程范围，最大压缩行程下要保证弹簧不会并圈，减震器活塞不会触底，最大拉伸行程时控制臂的铰接衬套不会出现拉扯脱开的风险，同时还要预留出刹车管路、转向拉杆的布置空间，避免车轮跳动时部件之间发生运动干涉。

　　转向节作为连接车轮、控制臂、转向拉杆、刹车卡钳的核心承载部件，其安装孔位的位置度公差要求极高，三维建模时需要把各个安装面的配合公差、螺栓孔的中心距都严格按照整车底盘的硬点参数来设定，保证装配时不需要额外修配就能直接对位。车轮部分的模型还原了轮胎的胎纹结构与轮辋的安装接口，轮胎的扁平比参数匹配普通家用乘用车的配置，轮辋的PCD孔位、中心孔尺寸都符合常规量产车型的规格，能直观展示悬挂与车轮的装配关系。这套结构的实际应用场景覆盖了多数前置前驱乘用车的前桥配置，相比麦弗逊悬挂，双叉臂结构的侧向支撑刚性更强，能承受更大的侧向载荷，在车辆紧急变线、高速过弯时能有效抑制车身侧倾，提升行驶稳定性。建模过程中，所有铰接点的旋转自由度都按照实际运动关系做了约束，能直接用于悬挂运动仿真，模拟车轮上下跳动时的参数变化，比如主销后倾角、主销内倾角的变化曲线，都可以通过三维软件的运动分析模块直接输出，给底盘调校提供基础的数模支撑。安装边界方面，副车架侧的四个控制臂安装点坐标完全参照量产车型的底盘硬点设定，横向安装宽度适配常规A级车的前轮距范围，减震器上端的安装座间距符合多数车型前减震塔的布局尺寸，不需要大幅修改车身结构就能完成适配。

　　控制臂的截面形状采用了冲压焊接的箱型结构，在保证结构强度的同时能尽可能降低簧下质量，毕竟簧下质量的降低对提升悬挂响应速度、改善行驶平顺性有直接帮助，建模时也还原了控制臂上的减重孔、加强筋结构，和实际量产部件的结构保持一致。减震器的弹簧刚度、阻尼系数参数都按照常规家用车的调校范围做了匹配，弹簧的线径、有效圈数也符合工程设计规范，不会出现参数失真的问题。转向拉杆的安装位置设置在转向节的臂端，和下控制臂保持合理的高度差，能避免转向过程中与控制臂、减震器发生运动干涉，转向时的阿克曼角特性也能通过数模的运动仿真进行验证。
