可逆式混凝土搅拌筒结构设计方案

　　在商混站、小型工程现场、预制构件生产车间这类场景里，搅拌筒是完成混凝土拌合、输送的核心承载部件，可逆式结构的设计，核心是解决传统单向搅拌筒出料残留多、拌合均匀性不足的问题，同时适配正转搅拌、反转出料的作业逻辑，减少额外卸料机构的配置需求。从实际作业逻辑来看，这类搅拌筒在工作时，正转状态下筒内的导料叶片会带起砂石、水泥、水等混合料，通过筒体持续转动带动物料反复提升、跌落、剪切，完成均匀拌合，当拌合达到要求后切换反转方向，叶片会顺着螺旋轨迹将拌合好的混凝土逐步推送到出料口位置，整个过程不需要额外的卸料推板，结构可靠性更高，也能减少物料在筒壁的粘连残留。

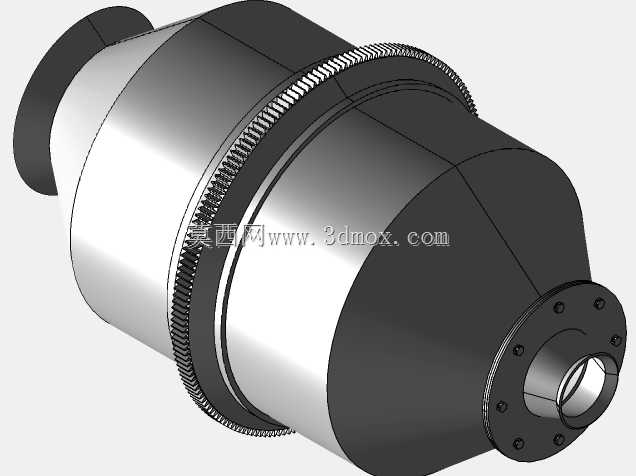

　　从结构设计思路上看，整个筒体采用分段式变径结构，进料端采用小直径锥段设计，既可以减少进料时的物料外溅，也能在反转出料时形成物料导流的收束通道；中间段为大直径圆柱仓段，是物料拌合的主要区域，足够的径向尺寸可以保证物料在筒内有充足的翻动空间，避免拌合过程中物料卡滞；出料端同样采用锥段收束设计，配合端部的法兰安装接口，可直接对接出料溜槽或者输送泵的进料口。筒体外侧布置的大齿圈是动力传递的核心部件，齿圈采用分段拼接的安装结构，通过螺栓固定在筒身的加强环上，这种设计一方面降低了大直径齿圈的加工难度，另一方面后期齿面磨损后可以单独更换齿圈段，不需要整体拆解筒体，大幅降低维护成本。齿圈的齿形参数匹配常规工程用开式齿轮传动的模数，适配通用的减速机输出齿轮，不需要定制特殊规格的传动件，方便现场设备的配件替换。

　　在安装边界的设计上，筒体两端的支撑轴颈做了同轴度公差约束，安装时两端的支撑滚轮需要贴合轴颈的滚道面，保证筒体转动时的径向跳动控制在合理范围内，避免转动过程中出现齿圈啮合偏载、筒体窜动的问题。端部的法兰盘预留了均匀分布的螺栓孔，可根据不同的出料需求安装密封端盖或者出料接套，法兰的止口尺寸做了统一的公差设计，适配同规格系列的搅拌站配套接口，不需要额外做转接件。筒身内部的叶片采用螺旋变角设计，靠近进料端的叶片导角更大，方便快速将进入筒内的物料导向中间拌合区，中间段的叶片角度兼顾物料提升高度和翻动效率，避免物料随筒体同步转动失去拌合作用，靠近出料端的叶片导角更小，反转时可以更顺畅地将物料推送至出料口，减少出料残留。

　　实际选型应用时，需要注意筒体的安装倾角要匹配设计的作业角度，倾角过大会导致进料端物料堆积，拌合均匀性下降，倾角过小则会导致出料速度慢、残留量增加。筒体外部的加强环除了固定齿圈的作用外，也承担了提升筒身径向刚度的作用，避免长期装载大重量混凝土时筒身出现变形，尤其是在大容积搅拌筒上，加强环的布置间距需要经过刚度校核，保证满载转动时筒身的椭圆度在允许范围内，避免齿圈啮合出现卡滞。另外，可逆式的作业逻辑对传动系统的正反转切换可靠性有较高要求，筒体本身的转动惯量较大，设计时在齿圈和筒身的连接位置做了应力分散结构，避免正反转切换时的冲击载荷导致连接螺栓断裂或者筒身焊缝开裂。这类结构的搅拌筒除了应用在固定式搅拌站，也可以经过适配后安装在小型搅拌运输设备上，适配乡村道路施工、自建房建设这类小规模工程的现场拌合需求，相比大型搅拌设备，结构更简单，维护成本更低，对作业场地的要求也更小。
