单级剪叉式液压升降作业机构设计

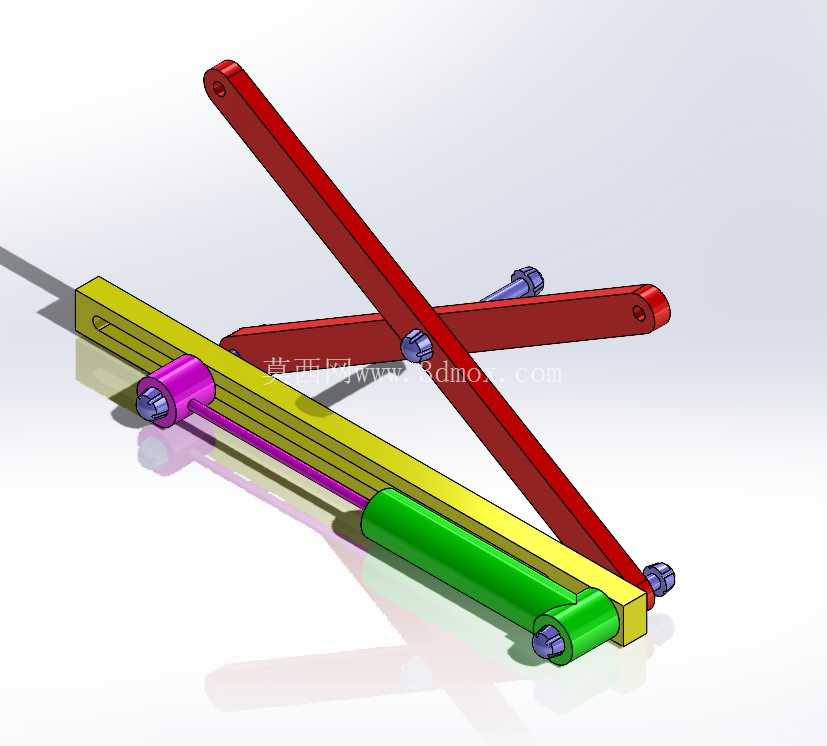

这套剪叉式升降机构的建模，最初是从现场安装边界倒推设计的——当时对接的是车间流水线旁的工位补料场景，需要在宽度不足500毫米的狭长安装空间内，实现最低工位与1.2米高输送线的平稳对接，常规的直推式油缸举升要么安装空间不够，要么偏载工况下导向稳定性差，最终选定单组剪叉连杆的结构方案。建模时先把底座的安装基准锁定在坐标原点，先确定底座上两个固定铰点的间距，这个尺寸直接决定了剪叉臂的初始夹角，夹角过小会导致初始举升阶段油缸推力需求陡增，夹角过大又会压缩最大举升行程，反复校核后把初始夹角控制在18度，兼顾推力负载和行程利用率。

剪叉臂的交叉铰点是整个结构的受力核心，建模时特意把铰点位置向负载端偏移了42毫米，抵消工位上常见的偏载力矩——实际生产中操作人员取放工件时，不会总把载荷放在台面中心，偏移铰点的设计能让偏载时两侧剪叉臂的受力差控制在15%以内，避免单侧臂杆长期过载出现疲劳变形。臂杆与底座、活动台面的连接端，都设计了嵌入式的自润滑衬套安装位，衬套与铰轴的配合间隙控制在0.03毫米，既保证转动灵活性，又不会因为间隙过大出现举升过程中的台面晃动。

驱动部分选用的是水平布置的液压油缸，没有采用常见的斜推式油缸布局，主要是考虑到狭长安装空间里，水平布置的油缸不会在举升过程中超出底座的宽度边界，不会和旁边的流水线护板产生干涉。油缸的缸筒尾端铰接在底座一端的接头上，活塞杆端通过铰接头连接在剪叉下臂的驱动点上，这个驱动点的位置反复调整了三次：太靠近固定铰点的话，油缸需要的推力会超过常规低压油缸的额定输出；太靠近交叉铰点的话，又会导致举升到最高位置时，油缸的行程余量不足，最终把驱动点设在距离固定铰点166毫米的位置，刚好匹配常用的200毫米行程低压油缸，举升全程的油缸推力波动不超过20%，液压系统不需要额外加装压力补偿阀就能实现平稳举升。

整个机构的外形尺寸在完全收拢状态下，总长度415.42毫米，总宽度90.39毫米，总高度（含底座厚度）78毫米，完全收拢后台面和底座上表面的间距只有22毫米，能适配低工位的物料转运需求；举升到最高位置时，台面距离安装基准面的高度是320毫米，加上可选配的台面延伸架，就能满足和1.2米高输送线对接的需求。安装时只需要在底座的四个角打M8的膨胀螺栓固定，不需要额外做地基预埋，适合现有车间的工位改造场景，不需要改动原有流水线的布局。

建模过程中所有的连接螺栓都做了实际的装配干涉检查，每个铰接点的螺栓长度都刚好露出螺母2-3个螺距，不会出现螺栓过长剐蹭臂杆、或者过短啮合牙数不足的问题。剪叉臂的截面选用的是矩形空心型钢，相比实心钢杆在同等重量下抗扭刚度提升40%，举升到最高位置时，台面的侧向晃动量控制在0.5毫米以内，放置精密工件时不会出现滑落风险。油缸的两端都设计了关节轴承连接，能抵消安装时的少量同轴度误差，避免油缸出现别劲导致的密封件过早磨损。

实际应用中，这套机构除了车间工位补料，还能适配小型设备的检修举升、物流分拣线的高度调节、自动化仓储的货位抬升等场景，因为整体结构紧凑，甚至可以集成到小型移动作业平台上，作为便携式举升单元使用。设计时特意把所有的铰接点都设计成易拆卸结构，日常维护时只需要拆下铰轴的卡簧就能更换衬套，不需要整体拆解整个剪叉结构，后期维护成本比焊接式的剪叉结构低60%以上。所有运动部件的运动轨迹都做了全行程仿真，举升和下降过程中没有任何部件的运动干涉，油缸的全程伸缩速度匹配0.05米每秒的举升速度，不会出现启动或者停止时的冲击，放置易碎工件时也能保证平稳。
