减压阀配套固定通道结构件设计

　　在工业流体输送管网、工艺制程管路系统中，减压阀作为调控管路压力、保障下游设备承压安全的核心阀件，其配套的固定通道结构是阀组集成安装、流体平顺导流的关键组成部分，直接影响整个减压回路的运行稳定性与安装可靠性。这类固定通道结构并非单一的通流管件，而是需要和减压阀的阀体接口、安装基座、周边管路布局做完全适配的集成式结构件，既要承担流体导流的核心功能，也要兼顾阀件安装时的定位支撑、密封贴合边界要求。

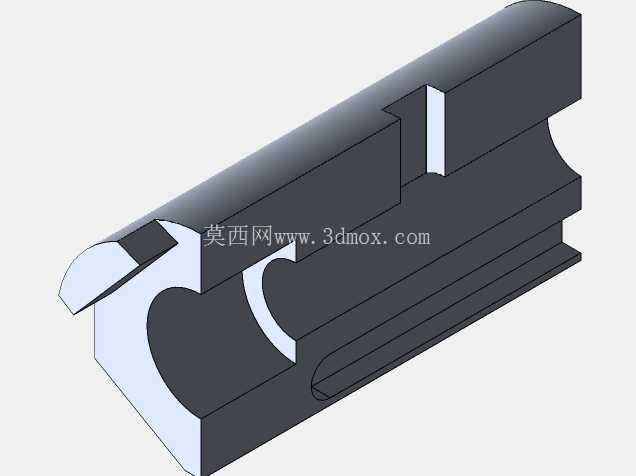

　　从实际工程应用场景来看，这类结构常应用在化工制程流体管路、车间压缩空气配送管网、液压动力站减压回路、建筑给排水稳压系统中，不同场景下对通道的通流截面、承压能力、安装固定方式的要求存在明显差异，比如压缩空气系统中需要兼顾内壁光滑度降低压损，液压系统中则需要更高的结构强度承受脉冲压力，给排水系统则需要考虑流道的抗锈蚀、抗结垢能力。在结构设计层面，这类固定通道的建模需要优先匹配减压阀的进出口通径、密封面安装尺寸，首先确定核心通流道的截面轮廓，保证通流面积和减压阀额定流量下的通流能力匹配，避免因通道截面突变造成局部压损过大、流场紊流加剧的问题，建模初期从前视基准面开始绘制主体轮廓时，弧形过渡段的轮廓约束是核心难点，需要反复调整圆弧半径与相切约束，保证流道内壁的曲面过渡平顺，避免出现直角拐点造成的流体滞留、冲蚀磨损问题。完成主体轮廓绘制后，通过挤压特征生成实体主体，再针对和减压阀对接的密封端面、安装定位槽、侧边固定导轨结构做二次切割修整，保证安装对接时的贴合面平面度满足密封要求，固定槽的尺寸公差能够适配标准紧固件的安装空间，侧边的导轨结构则是为了满足阀组在集成安装架上的快装需求，能够让整个阀组组件沿导轨滑入安装位后再做锁紧固定，大幅提升现场安装与后期维护的拆装效率。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓需要适配对应通径减压阀的安装间距要求，长度方向需要预留出密封件的安装槽位、紧固件的操作空间，宽度方向不能超出阀组安装基座的边界，避免和相邻管路、阀件产生安装干涉；底部的导轨结构尺寸符合通用工业安装导轨的标准规格，能够直接适配市面常见的阀组安装导轨，不需要额外加工定制转接支架；通流道的内壁圆弧过渡段曲率经过反复校核，既保证通流能力满足额定流量要求，也控制整体结构的壁厚在合理范围内，避免壁厚过大造成材料浪费、整体重量超标，也避免壁厚不足导致承压能力达不到管路设计压力要求。

　　在实际选型适配时，结构工程师需要先确认现场管路的设计压力、输送介质特性、安装空间的边界尺寸，再匹配对应规格的固定通道结构，核对通流道直径、安装孔位间距、导轨尺寸是否和现场安装条件匹配，同时要确认结构的密封端面粗糙度是否满足所选密封件的贴合要求，避免安装后出现渗漏问题。建模过程中针对挤压切割后的实体边缘，需要做对应尺寸的倒角处理，既去除加工毛刺避免安装时划伤密封件、划伤操作人员，也能够在对接安装时起到导向作用，降低对接安装的对位难度。这类集成式的固定通道结构相比传统的分体式管件连接方案，减少了中间对接的密封节点数量，从根源上降低了管路渗漏的风险点，同时一体化的结构也提升了整体刚性，在管路存在振动的工况下，不会出现分体连接部位松动的问题，更适合应用在存在压力脉冲、设备振动的工业管路场景中。
