特斯拉阀单向导通流体通路结构设计

这款无运动部件的单向流体通路结构，核心依托特斯拉阀的流体力学原理实现单向导通特性，完全摒弃了传统止回阀的阀芯、弹簧、密封件等活动组件，从根源上规避了活动部件磨损、卡滞、密封失效的常见故障，在小流量微压流体控制场景下有着传统阀门无法比拟的可靠性优势。从实际应用场景来看，这类结构可直接集成在微流体分析芯片的流道内，作为生化检测试剂输送的单向止回单元，也可适配小型水冷散热回路的防回流结构，或是低压气动回路的定向导通组件，甚至在部分无动力流体输送的简易管路中，也能依靠自身流道结构实现流体的单向限制，不需要额外加装控制元件。

设计层面完全围绕流体的附壁效应与能量耗散原理展开，正向流动时，流体沿主通路平顺通行，分支流道的导流结构会将分流的流体重新汇入主流道，全程流阻极低，不会产生明显的压力损失；反向流动时，流体进入流道后会被逐级的分叉导流结构拆分，多股分流的流体在交汇位置形成对冲涡流，将流体的动能持续耗散为热能，逐级提升反向流动的阻力，最终实现反向截止的效果，整个导通与截止的过程完全依靠流道的几何形状实现，没有任何机械动作，响应速度几乎与流体压力变化同步。

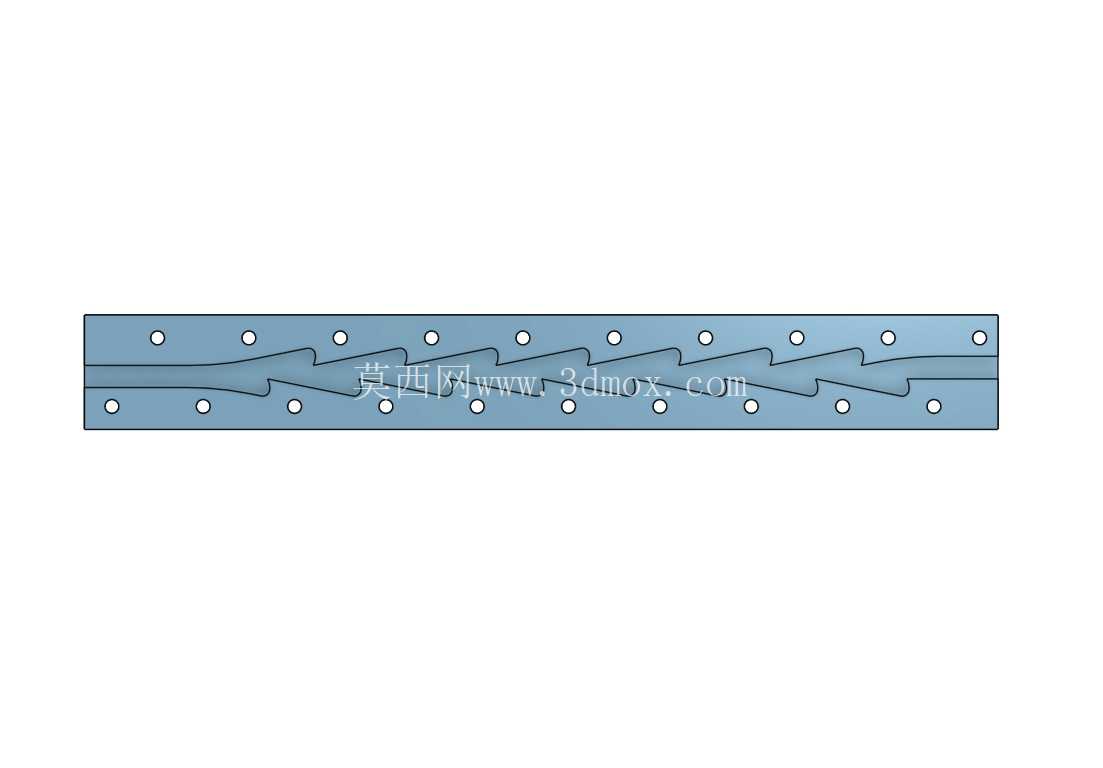

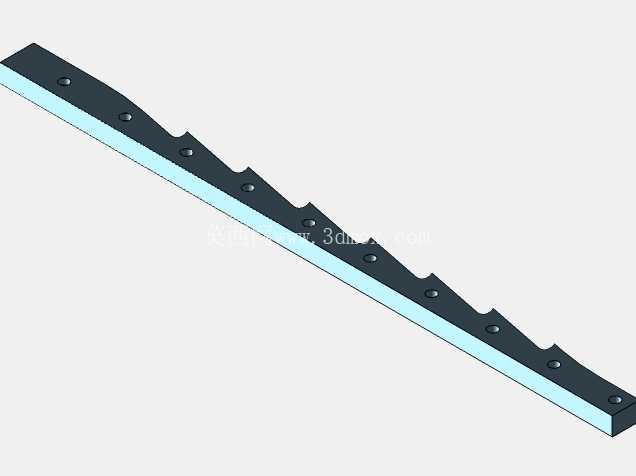

本次呈现的结构采用平板式层叠设计，主体流道加工在透明有机玻璃板材上，通过激光切割工艺完成流道轮廓与安装孔的加工，板材边缘的通孔为层叠密封的安装定位孔，可通过螺栓将多层流道板与密封垫片压紧组装，形成完整的流体通路，也可根据实际流量需求增减流道的串联级数，调整反向截止的压力阈值。安装边界上，单块流道板的厚度可根据耐压需求选择3mm到10mm的有机玻璃板材，流道的进出口可直接对接标准外径的软管，不需要额外加工转接接头，整体结构的平面度公差控制在0.1mm以内，压紧后可承受0.2MPa以内的流体压力，完全满足低压流体回路的使用需求。

从结构细节来看，流道的每一级分叉角度都经过流体仿真验证，分叉处的圆弧过渡避免了正向流动时的涡流产生，主通路的宽度与分支通路的宽度比例经过优化，既保证正向流动时的通流面积足够，又能在反向流动时让分流的流体形成足够强度的对冲，不会出现反向泄漏的情况。板材上均匀分布的安装孔位置经过匹配设计，可与同规格的其他功能流道板直接拼接，快速组装成具备多种功能的集成流体回路，不需要重新设计安装定位结构。透明的有机玻璃材质也方便在调试阶段直接观察流道内部的流体流动状态，快速排查流道内的气泡堵塞、涡流异常等问题，对于教学演示、原理验证类的场景也非常适用，可直观展示特斯拉阀的单向导通工作过程。

在实际选型适配时，可根据回路的工作流量调整流道的整体宽度与串联级数，流量越大则对应增加流道的通流截面，需要更高的反向截止压力则增加流道的串联级数，每一级流道可耗散约15%的反向流体动能，串联6级以上即可实现0.1MPa压差下的零反向泄漏。整个结构没有易损件，不需要定期维护更换，对于输送含有微小颗粒杂质的流体，也不会出现传统阀门密封面被颗粒卡滞的问题，流道内壁光滑无死角，流体残留量极低，在对洁净度有要求的流体输送场景下优势明显。
