LG品牌家用智能电视红外遥控器结构设计

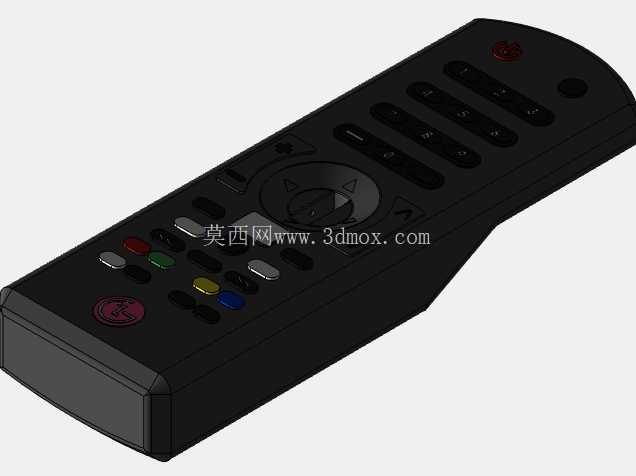

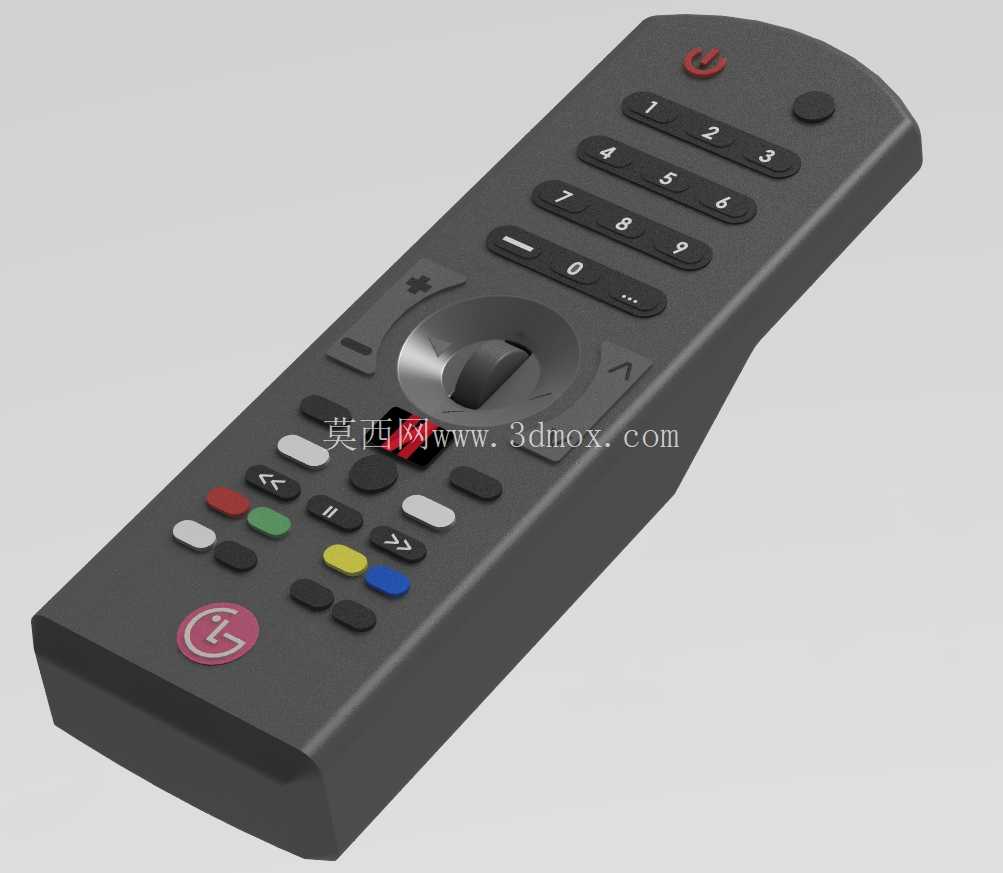

这款遥控器的结构设计完全围绕家用客厅场景的手持操作逻辑展开，日常使用中用户多以单手握持完成全部操作，因此整体壳体采用符合人体工学的弧形收边设计，握持时掌心与壳体背部曲面完全贴合，长时间操控也不会产生硌手的不适感。壳体整体采用ABS工程塑料注塑成型，表面做细磨砂咬花处理，既可以避免日常使用留下指纹汗渍，也能提升握持时的摩擦力，防止从手中滑落。

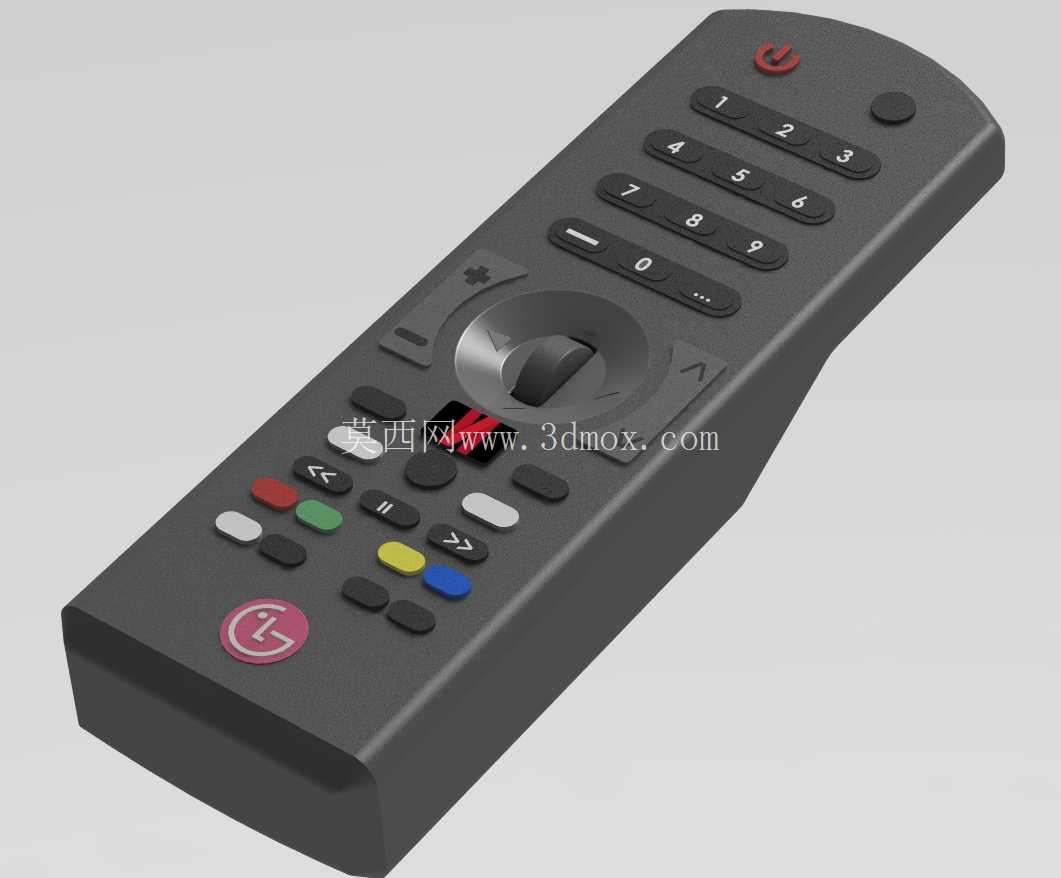

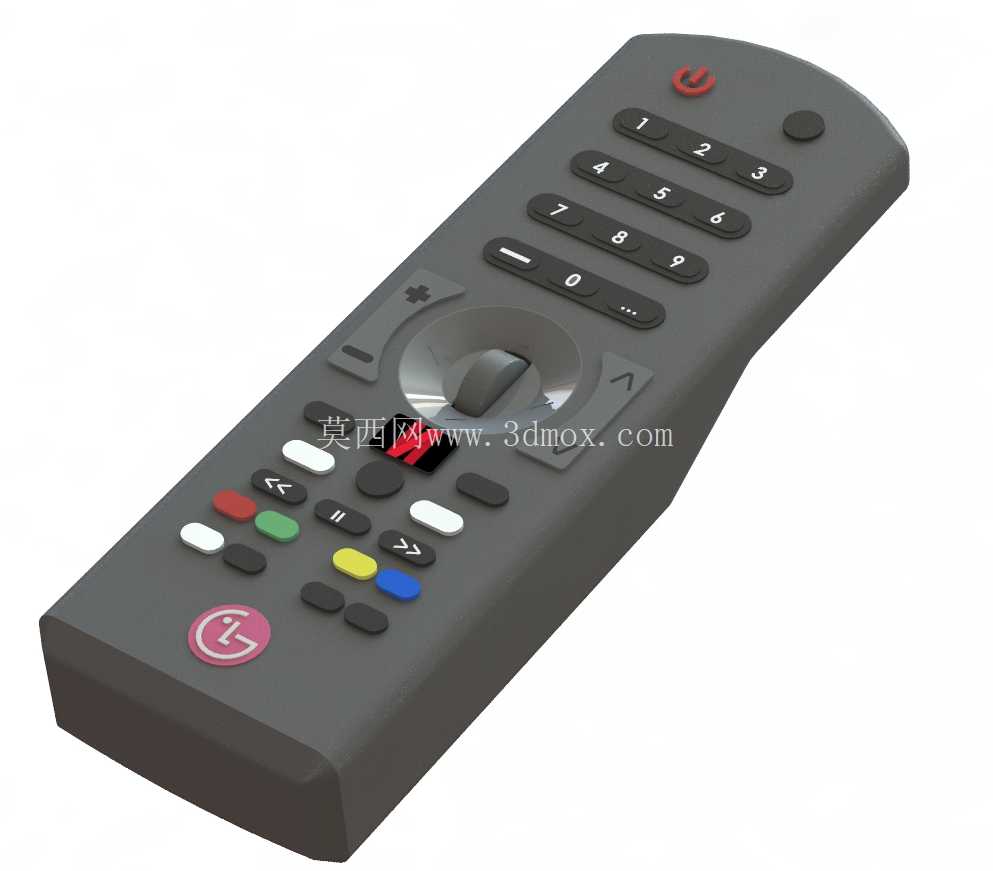

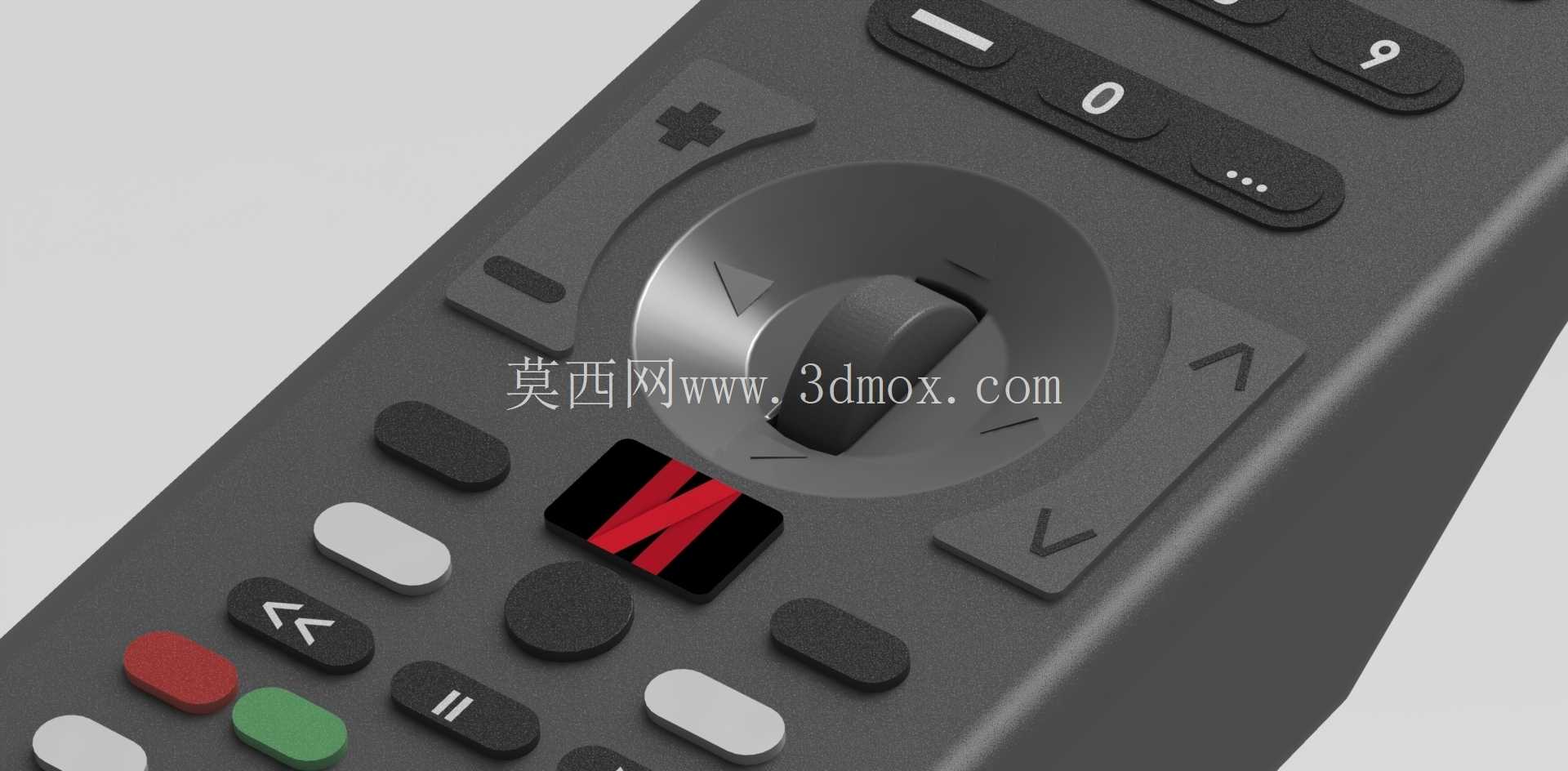

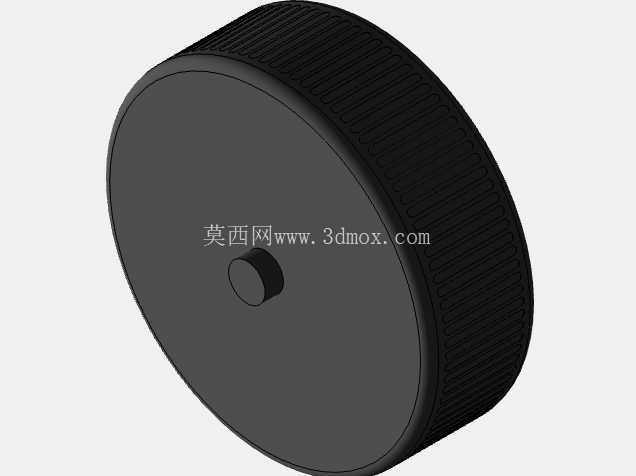

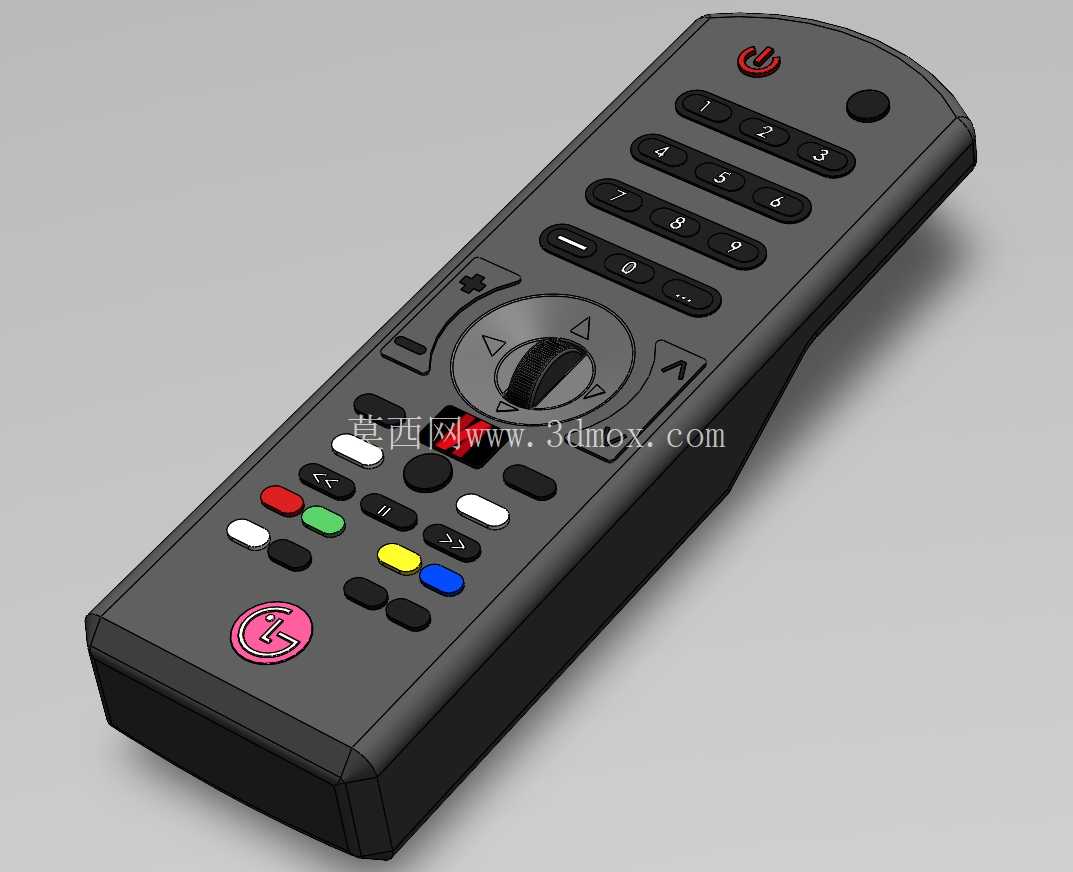

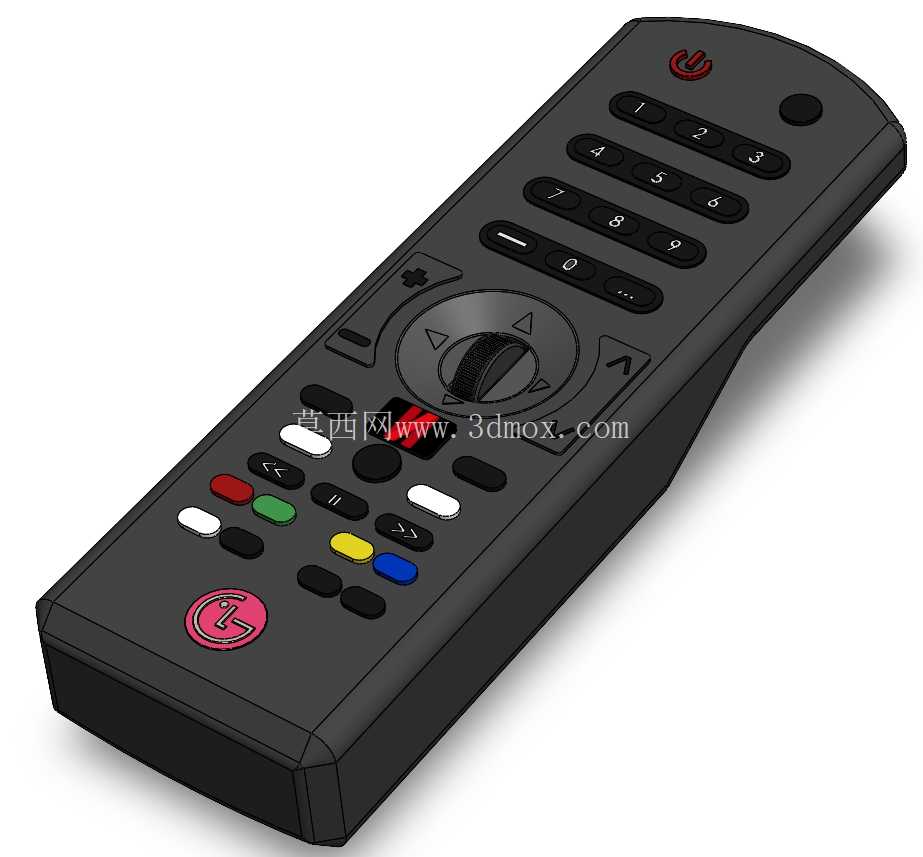

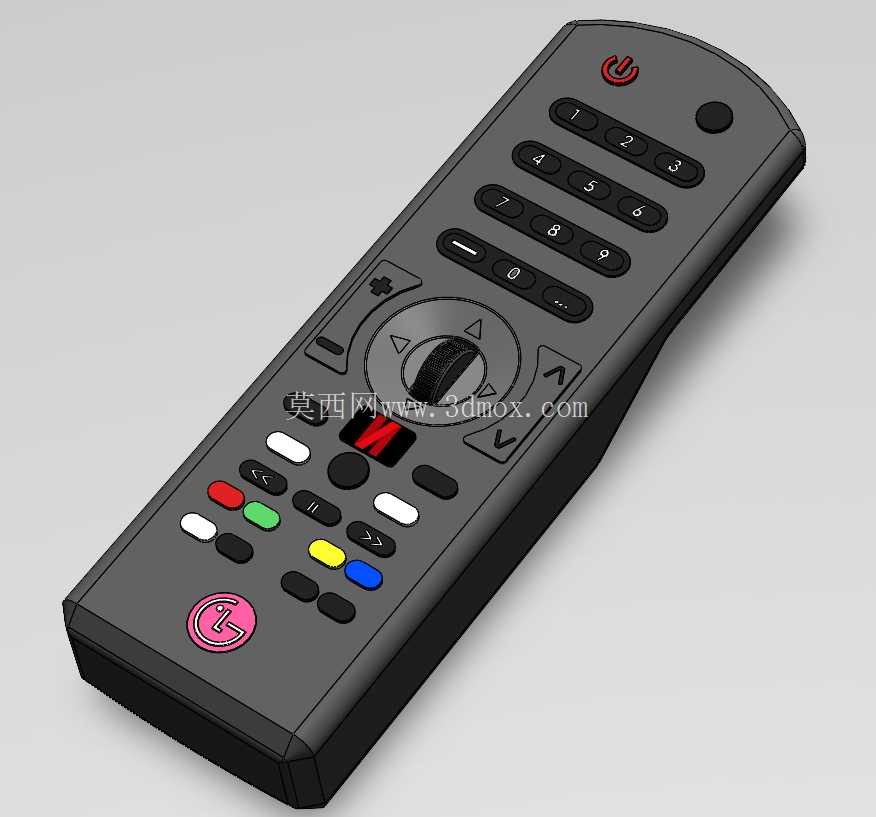

按键区域的布局完全遵循用户日常操作的频次优先级排布，最顶端设置电源按键，采用红色标识与其他功能按键做明显区分，用户无需低头查看即可通过触觉快速定位电源键位置。数字按键区采用横向三列、纵向四行的矩阵排布，每个按键的凸起高度为1.2mm，按键之间预留2mm的间隙，按压行程控制在0.8mm，触发反馈清晰，避免相邻按键误触的问题。方向导航区设置在数字按键下方的核心操作区域，采用环形方向键搭配中间确认滚轮的结构，滚轮表面做防滑滚花处理，菜单选择时既可以通过方向键点按切换，也可以通过滚轮快速滚动翻页，适配不同用户的操作习惯。

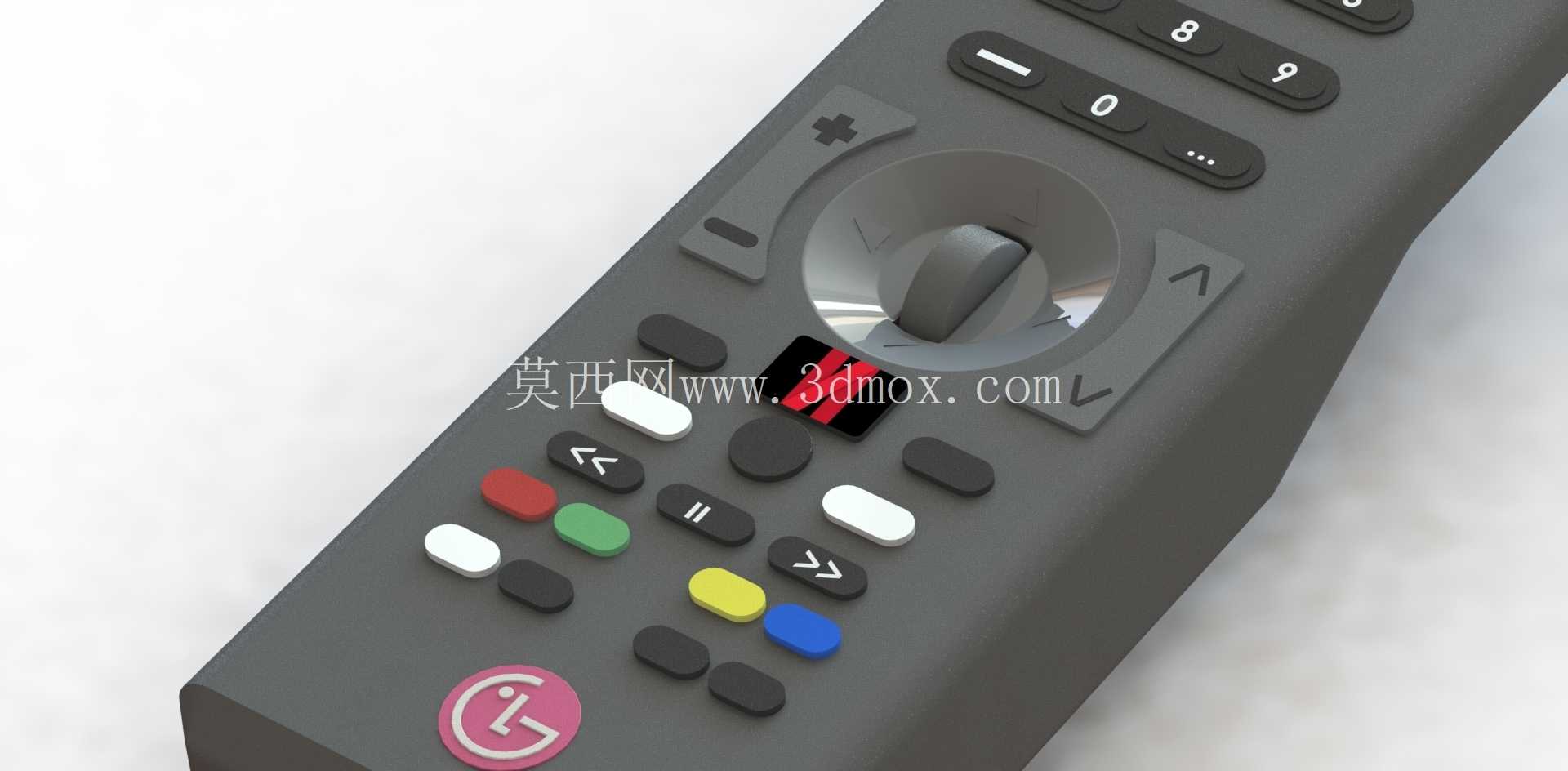

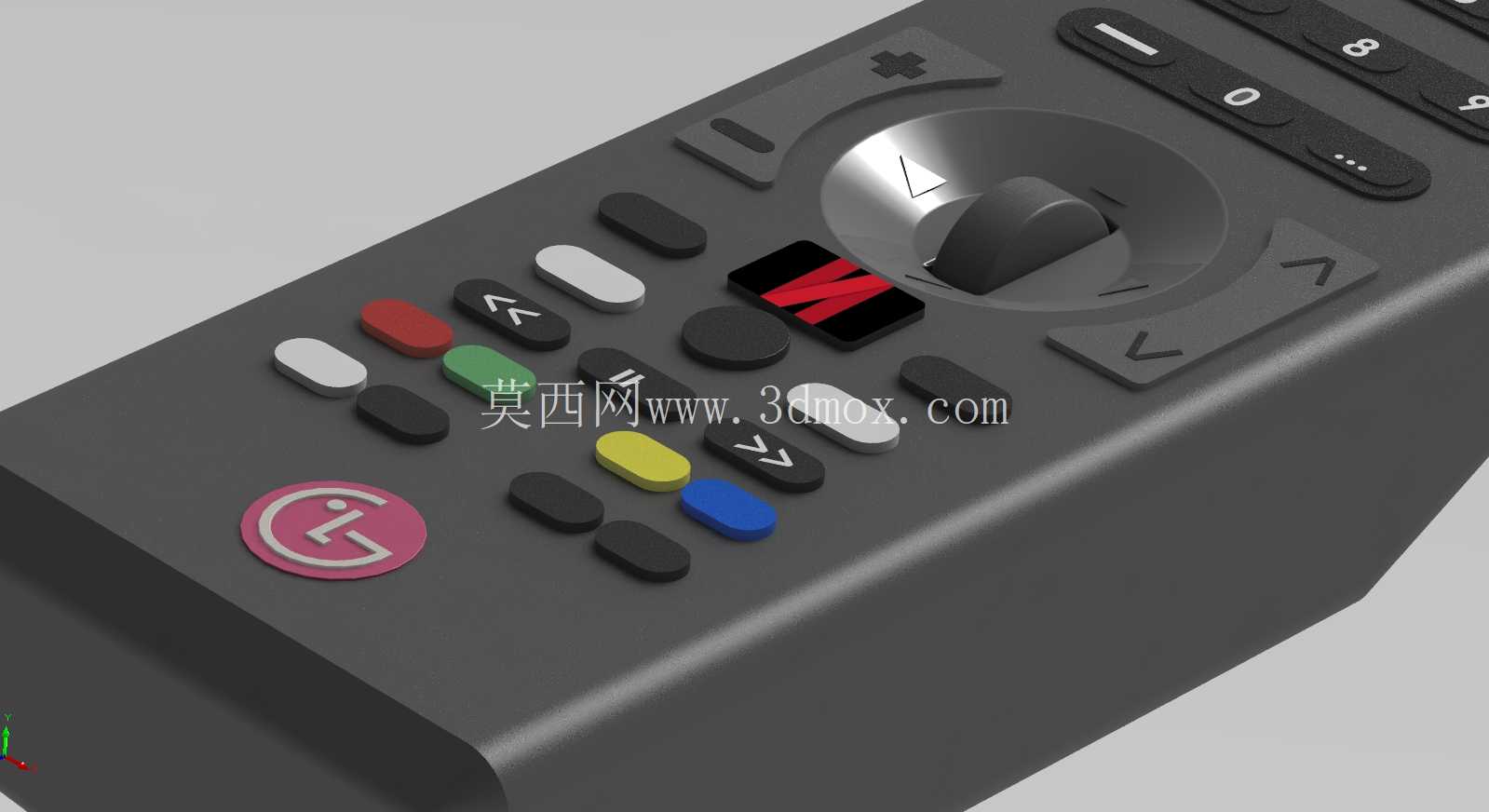

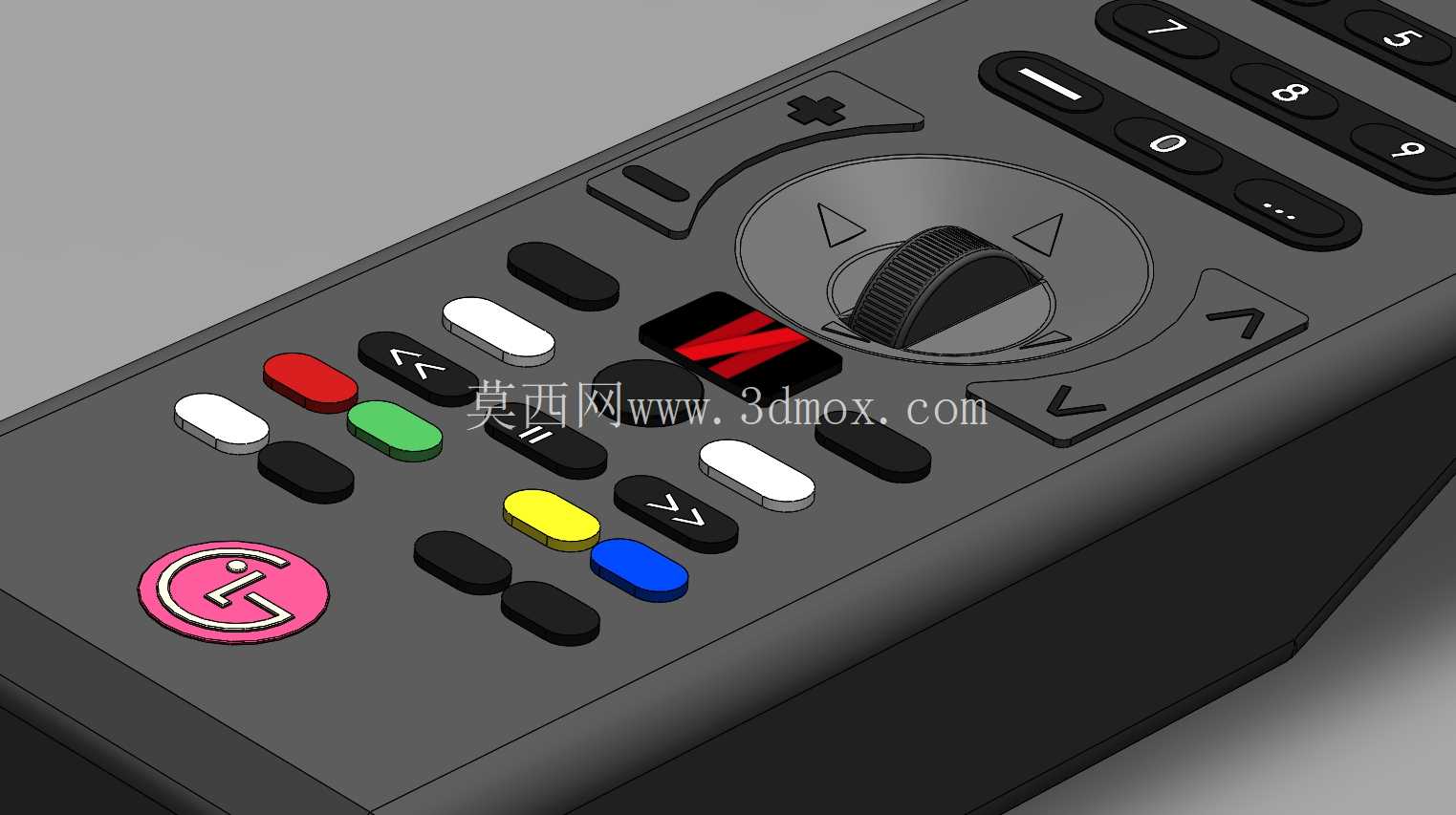

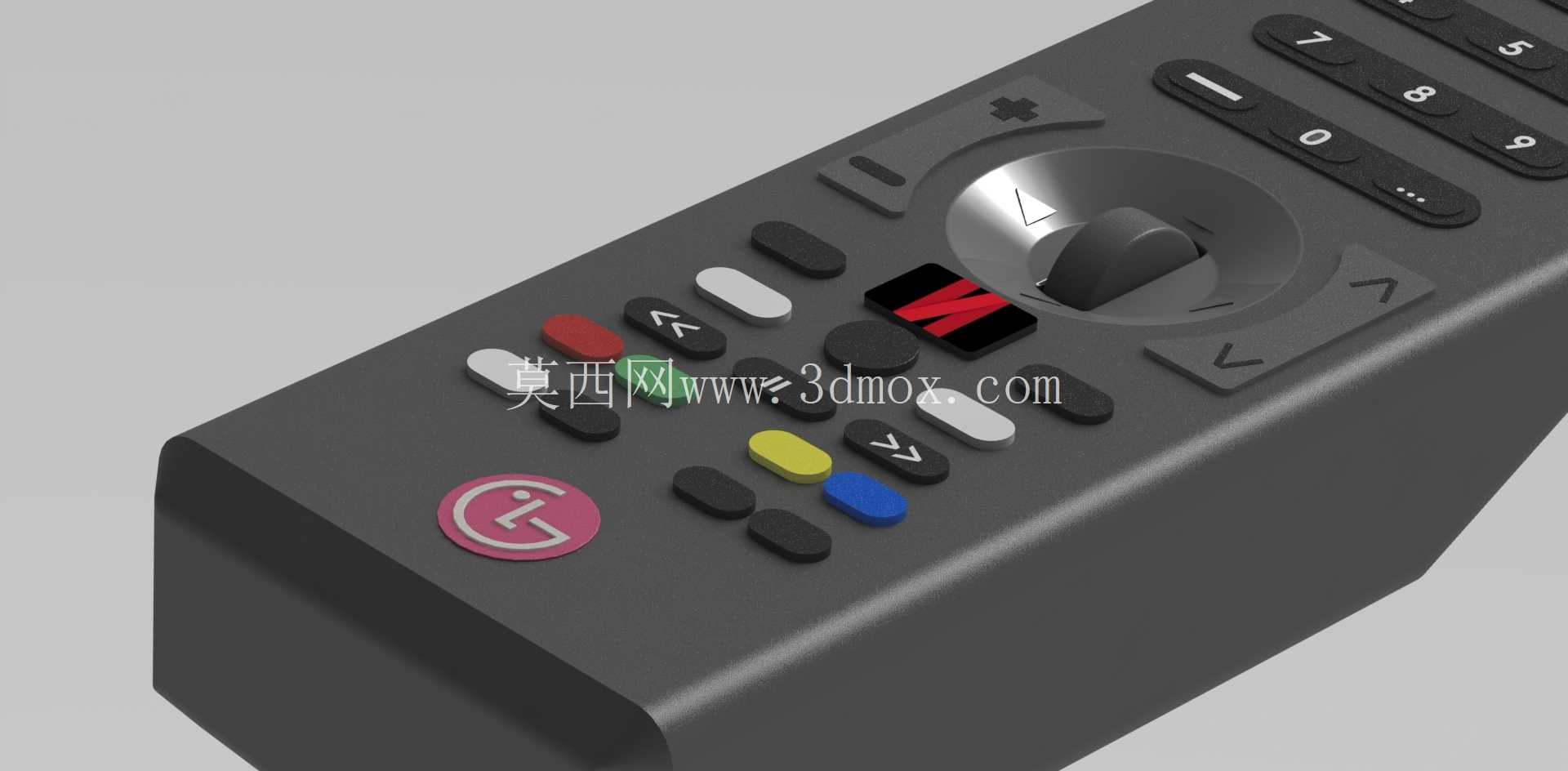

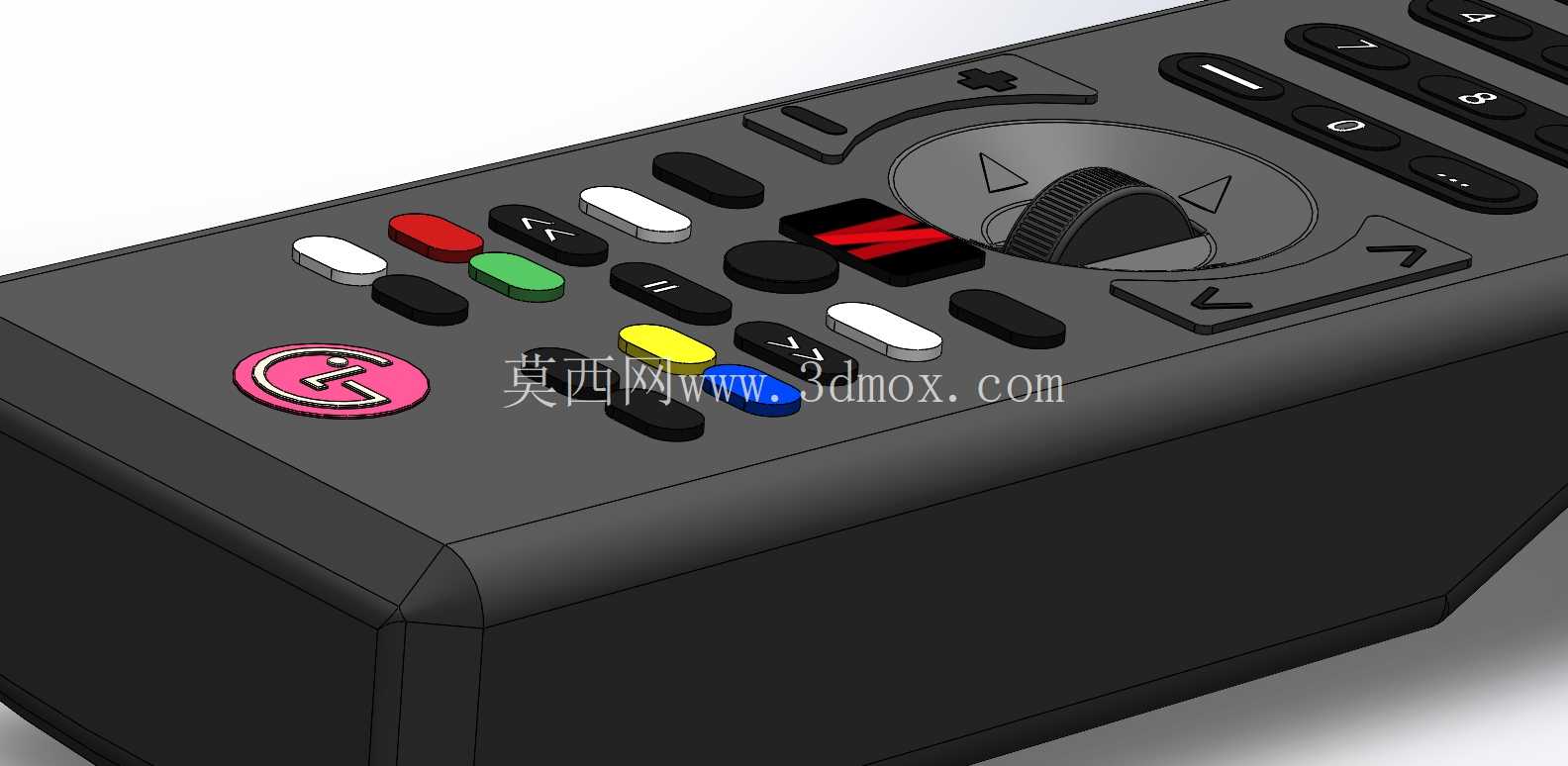

功能快捷键区域集中设置在导航键下方，不同功能的按键采用红、绿、黄、蓝、白、黑不同颜色做区分，对应电视的信号源切换、音量调节、频道切换、快捷功能调用等高频操作，用户可以通过颜色快速识别按键功能，降低学习成本。壳体底部设置品牌标识区域，采用内嵌式logo设计，与壳体表面保持齐平，避免长期使用后标识磨损脱落。

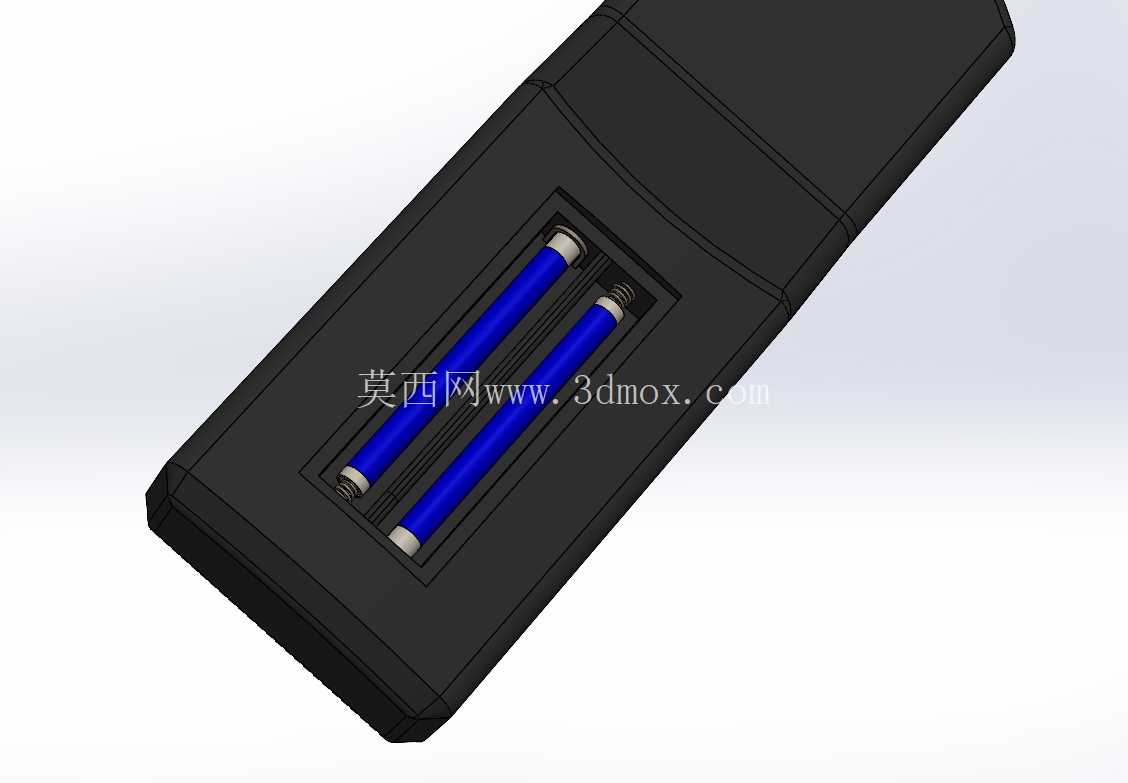

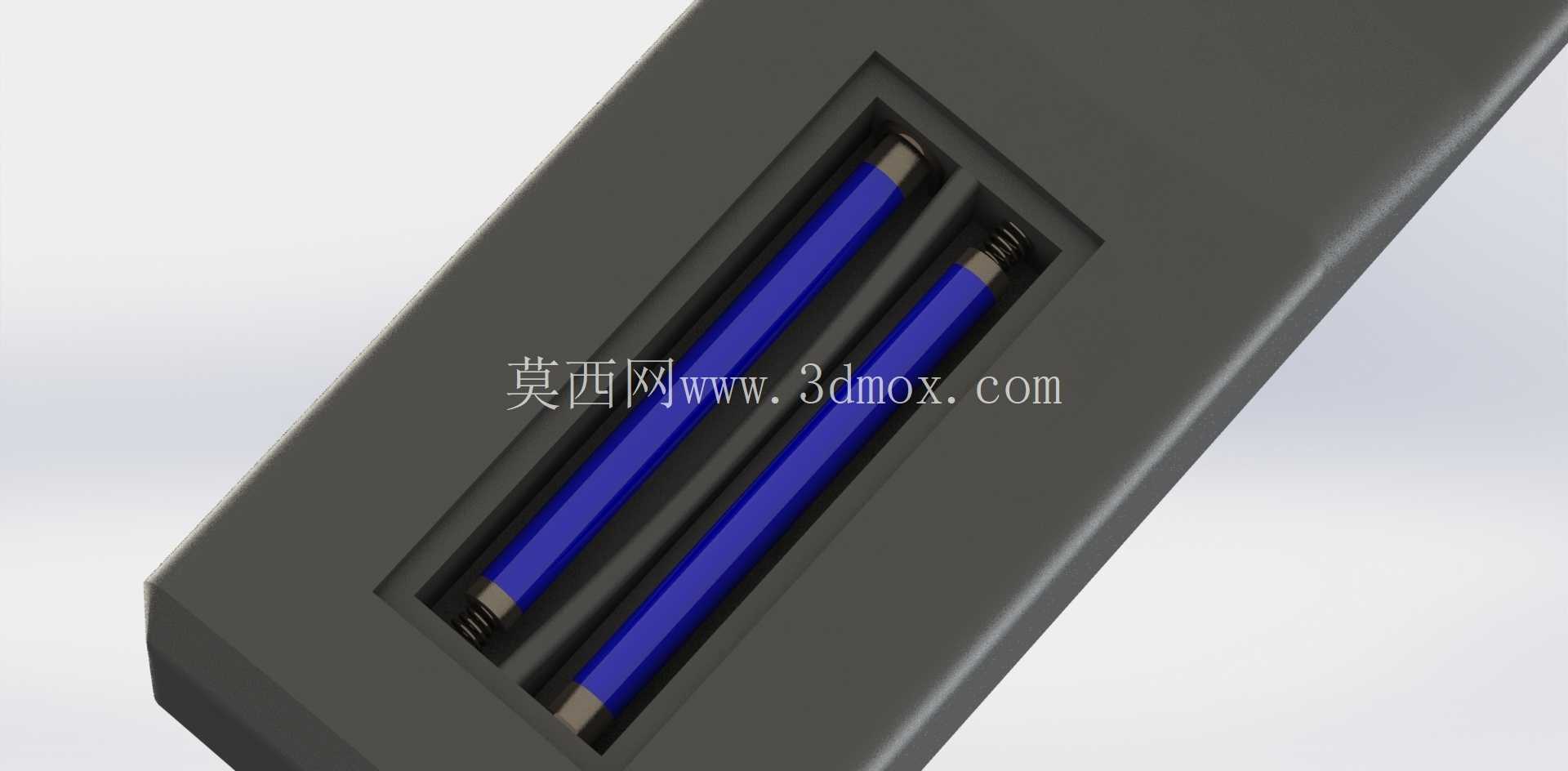

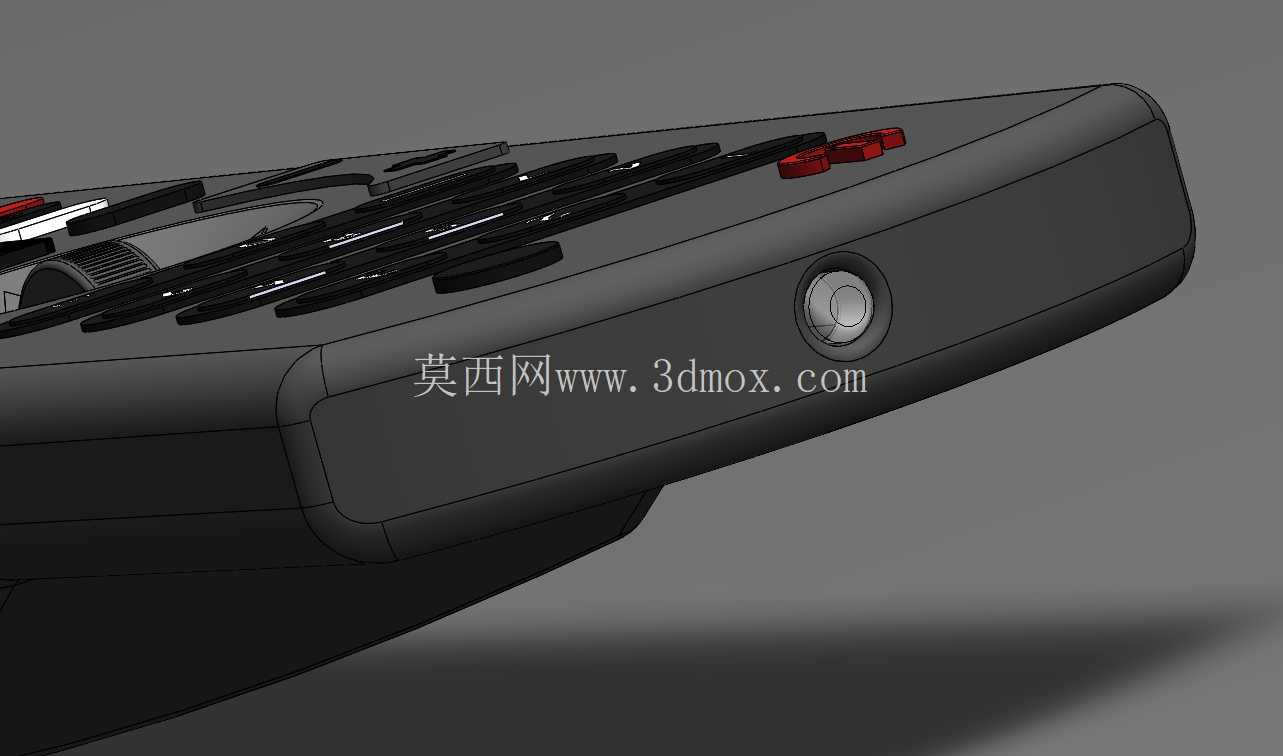

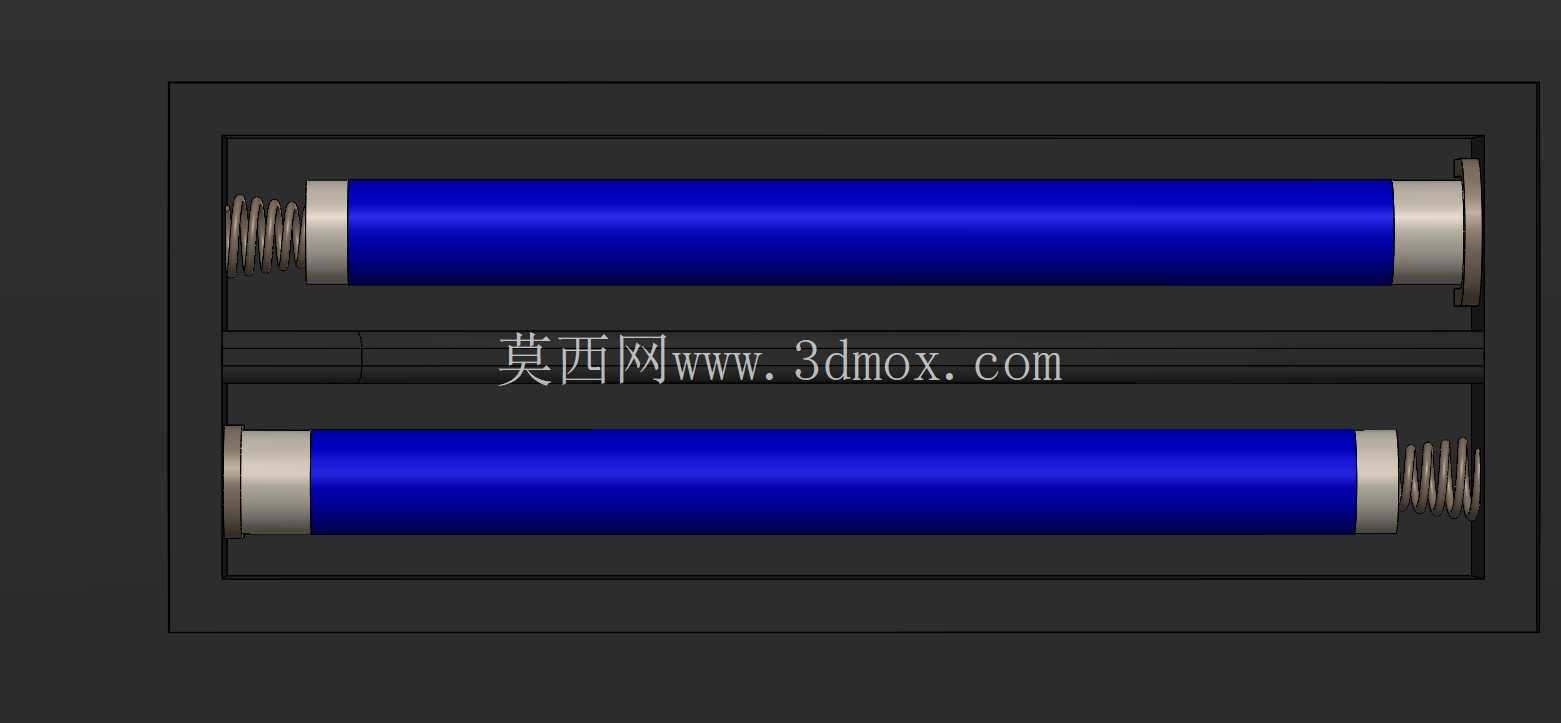

内部结构设计上，壳体采用上下壳卡扣连接加螺丝固定的组合方式，上下壳合模处预留0.1mm的止口配合间隙，既可以保证装配后的密封性，防止灰尘、日常泼溅的液体进入壳体内部损坏电路，也方便后期维修拆解。电池仓设置在壳体背部，采用两节7号电池供电，电池仓盖设置卡扣式锁紧结构，无需额外工具即可开启更换电池，电池仓内部设置电池极性标识，同时做防反接结构设计，避免用户装反电池损坏电路板。红外发射窗口设置在壳体最顶端，发射角度覆盖水平±60度、垂直±30度的范围，正常客厅使用场景下，用户无需将遥控器完全对准电视接收端即可完成信号传输，适配不同的摆放位置与操作角度。

整体外形尺寸控制在长度180mm、宽度50mm、最厚处25mm的范围内，重量控制在80g以内（不含电池），完全适配成年人单手握持的尺寸边界，日常放置在茶几、电视柜上也不会占用过多空间。按键的触发力度统一设置在1.5N，既不会因为力度过小导致误触发，也不会因为力度过大造成长时间按压的手指疲劳。所有按键的字符采用激光镭雕工艺处理，长期按压使用也不会出现字符磨损脱落的问题，保证产品的长期使用寿命。壳体的边角全部做R3以上的圆角处理，没有尖锐棱角，避免日常拿取时磕碰划伤，也符合家电产品的安全设计规范。电路部分的固定柱在壳体内部均匀排布，电路板装配后不会出现晃动位移，按键下方的导电胶与电路板触点精准对位，保证每一个按键按压时都能稳定触发，不会出现按键失灵、串键的问题。
