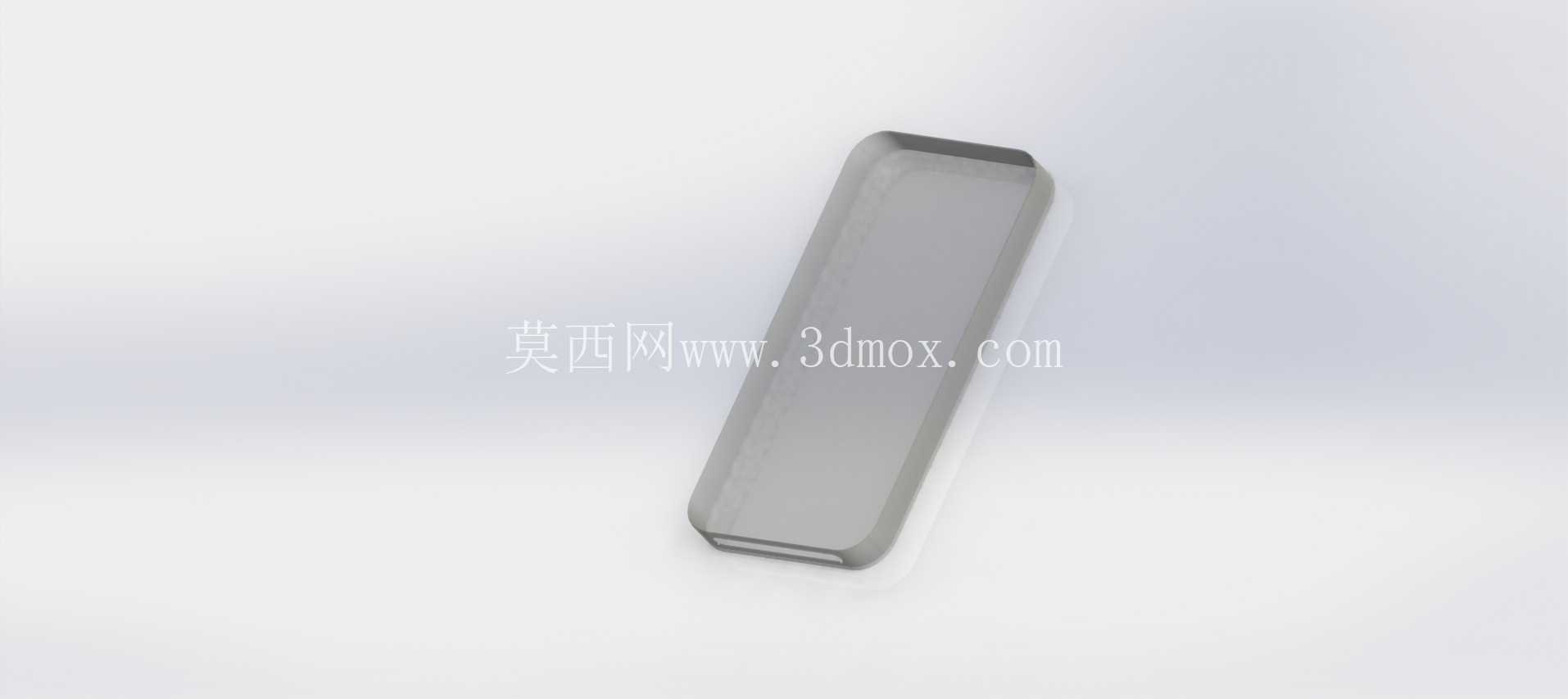

iPhone4S手机保护壳结构设计方案

　　这款手机保护壳的结构设计围绕iPhone4S机身的实际装配需求展开，首先需要匹配机身侧边的按键、接口开孔位置，保证保护壳安装后不影响音量键、电源键、静音拨片以及底部充电接口、耳机孔的正常操作，不会出现按键卡滞、接口被遮挡的问题。从防护功能角度出发，壳体边缘做了高出屏幕与后置摄像头的微凸设计，当手机正面朝下放置或者背面接触硬质平面时，凸起的边缘可以先接触接触面，避免屏幕玻璃、摄像头镜片直接与硬物摩擦产生划痕，同时壳体的边角位置做了加厚缓冲结构，在手机意外跌落时，边角的加厚区域可以吸收部分冲击能量，降低机身受冲击变形的概率。

　　设计过程中首先需要提取iPhone4S的机身外轮廓曲面数据，保证壳体的内表面与机身外表面之间预留合理的装配间隙，间隙过小会导致壳体安装困难，甚至刮伤手机中框的漆面，间隙过大则会出现壳体松动、晃动的问题，日常使用中容易积攒灰尘。壳体的壁厚设计需要兼顾防护性能与整体重量，壁厚过薄会导致壳体结构强度不足，受挤压时容易变形开裂，无法起到有效的防护作用，壁厚过厚则会增加整体重量，同时让手机整体显得臃肿，影响握持手感，日常携带也会增加额外负担。从外形设计来看，整体采用与机身匹配的直边圆角造型，贴合iPhone4S本身的方正外观风格，侧边做了细微的弧度处理，提升握持时的贴合度，避免直角边缘硌手的问题。

　　壳体的安装采用全包式卡扣结构，在壳体的四个边角以及侧边位置设置内扣结构，安装时通过卡扣与手机中框卡合固定，不需要额外的粘接或者紧固件，拆卸时只需要从边角位置轻轻掰开即可，不会对手机机身造成损伤。在材料适配层面，这类保护壳通常适配软质TPU或者硬质PC材料，不同材料的收缩率存在差异，建模过程中需要根据选定材料的成型特性预留对应的收缩余量，保证后续注塑成型后的成品尺寸符合装配要求，不会出现成型后尺寸偏差导致无法装机的问题。壳体表面可以根据后续的表面处理需求预留对应的工艺余量，比如做磨砂质感处理、喷涂橡胶油或者印刷图案的位置，都需要在建模阶段考虑表面处理层的厚度，避免处理后出现装配尺寸超差的问题。

　　从实际使用场景来看，这类手机保护壳主要面向日常使用场景，需要应对日常放置时的摩擦、轻微磕碰以及跌落冲击，所以结构设计上不需要做极端的防摔加厚处理，而是在保证基础防护能力的前提下尽可能保持轻薄，兼顾手感与防护性。开孔位置的边缘做了倒角处理，避免开孔边缘的锐边在插拔数据线、耳机的时候刮伤线材表面，同时也提升了壳体整体的外观质感。按键位置的设计采用一体式凸起按键结构，不需要在壳体上单独开孔，既可以保证按键的按压反馈清晰，又能避免灰尘从按键开孔位置进入壳体与手机之间的缝隙，减少日常清理的麻烦。摄像头位置的开孔尺寸需要略大于摄像头镜片的尺寸，同时开孔边缘做凸起保护，既不会遮挡摄像头的拍摄视野，也能在背面接触平面时保护镜片不被刮花。在建模过程中，所有的曲面过渡都需要做顺滑处理，避免出现尖锐的棱角或者曲面接痕，保证后续成型后的产品外观流畅，没有明显的合模线或者结构突兀感。壳体的内表面可以做细微的防滑纹理设计，既可以减少壳体与手机中框之间的硬摩擦，避免刮伤中框，也能在一定程度上提升装配后的贴合度，减少使用过程中壳体与机身之间的相对位移。
