手动T型杆C形夹紧工装结构

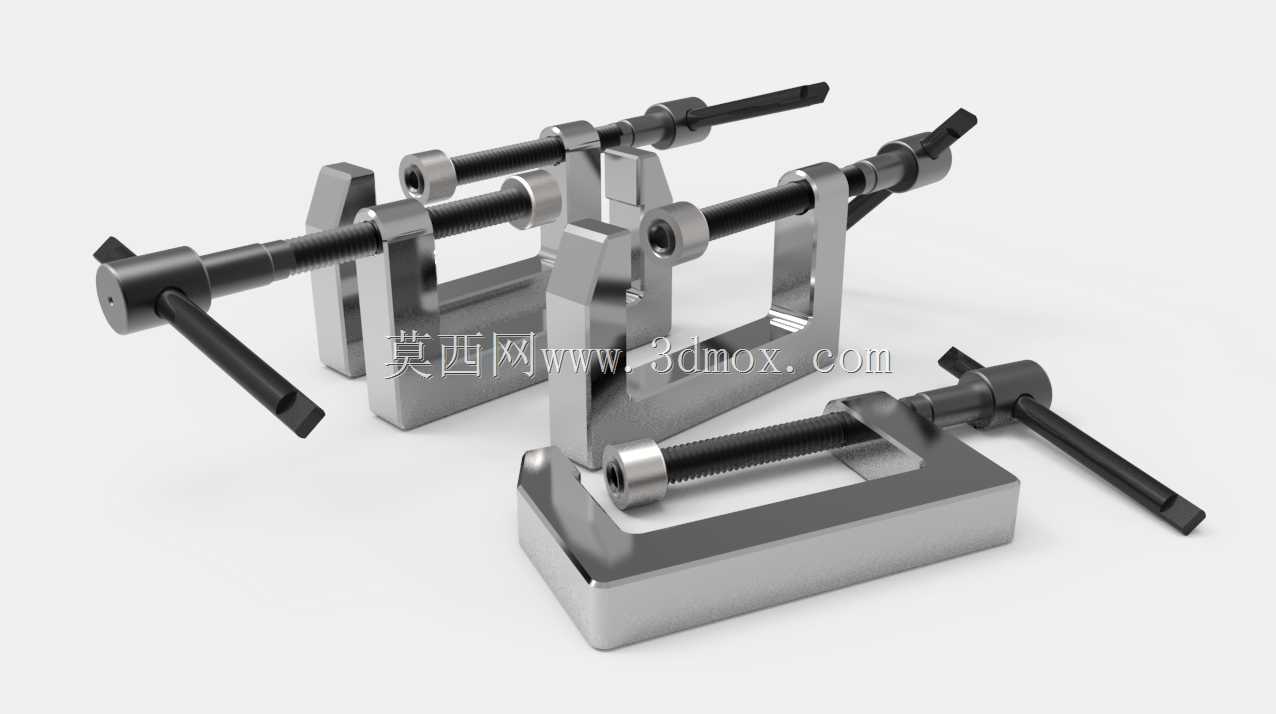

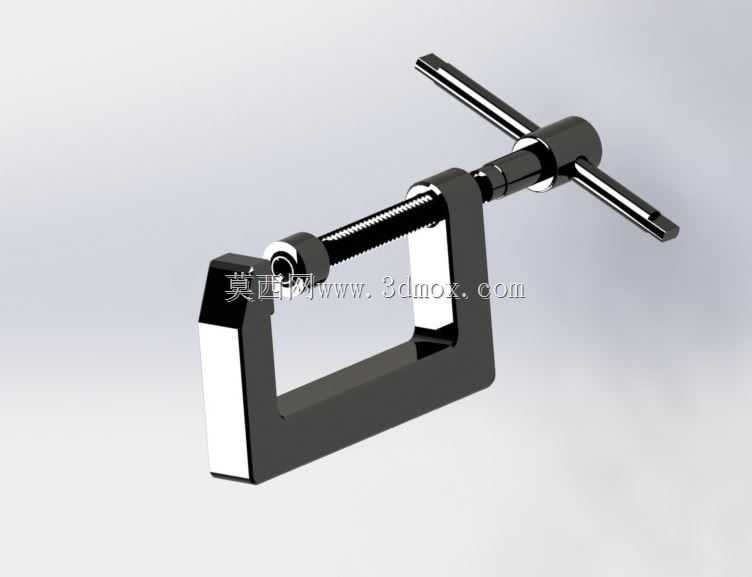

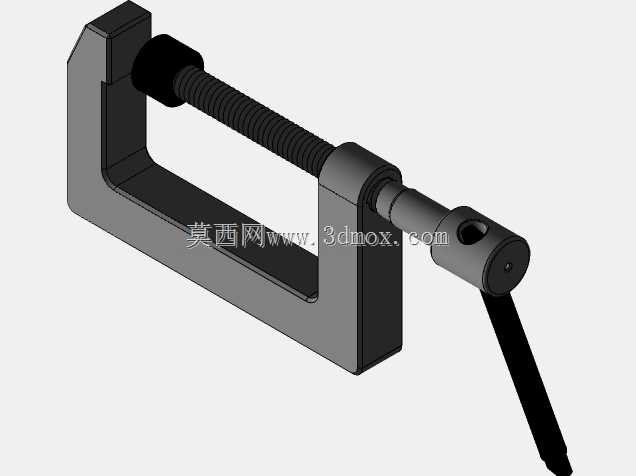

这类C形夹紧结构在金工实训、小件装配、木工临固定、焊接对位场景中使用频率极高，属于车间工位上随处可见的通用夹持工具，区别于气动、液压夹紧装置，它不需要外接动力源，完全依靠手动操作就能输出稳定的夹持力，适合零散、小批量的临时装夹需求。从结构上看，整体采用开式C形框架作为承载主体，框架的开口深度决定了可容纳工件的最大进深，框架背部的螺纹孔与传动螺杆配合，螺杆顶端配T型转动杆，不需要额外配套扳手，徒手就能转动施力，螺杆朝向开口的一端设置有压头，压头与螺杆端面做活动连接，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆转动带动工件移位，避免刮伤工件接触面。设计这类结构的时候，首先要核算C形框架的截面抗弯强度，因为夹紧状态下框架开口处会承受张开方向的弯矩，框架的壁厚、过渡圆角都要匹配额定夹持力对应的载荷，避免夹紧时框架出现塑性变形甚至断裂；螺纹副选用梯形螺纹而非普通三角螺纹，梯形螺纹的牙根强度更高，传动更耐磨，反复松紧也不容易出现滑牙问题，能承受更大的轴向夹紧力。T型杆的长度经过匹配设计，既保证手动转动时能获得足够的力臂，用不大的手动力就能输出足够夹紧力，又不会因为杆身过长导致操作时容易磕碰周边物件，非工作状态下T型杆也不会过多占用工具收纳空间。压头的端面一般做平面处理，部分工况下可以更换橡胶垫、铜垫端头，用来夹持表面精度要求高的工件，避免压痕损伤工件表面。框架的固定端与活动压头的工作面保持平行度公差，保证夹紧时两个接触面完全贴合工件，不会出现点接触导致的夹持不稳、工件翘起问题。这类夹紧件的安装没有固定边界，属于可移动便携工装，使用时只需要将C形开口跨在工件与基准台之间，转动T型杆带动螺杆进给，直到压头压紧工件即可，不需要额外的固定安装步骤，单人几秒就能完成装夹或拆卸，在设备维修临时固定管路、钣金件粘接对位、木料胶合施压、小型零件钻孔时夹持防转等场景下，都能发挥稳定的夹持作用，相比大型台钳，它不受工位限制，可以在任意空间位置完成装夹作业，是一线装配、维修、加工岗位不可或缺的通用夹持工具。
