皮卫星用结构级相机模块三维设计

　　在微纳卫星尤其是皮卫星的载荷设计环节中，相机模块是实现对地观测、空间态势感知、星上状态可视化监测的核心载荷组件，不同于消费级相机模组的集成化设计思路，航天级应用的相机结构需要在极小的安装空间内，兼顾光学元件定位精度、结构刚度、热变形适配以及星上安装接口的兼容性，本次呈现的结构设计方案，完全剥离了电路布线、芯片焊接等电气设计内容，仅聚焦纯机械结构层面的实现，为后续电气适配、热控包覆、整星集成预留充足的设计余量。

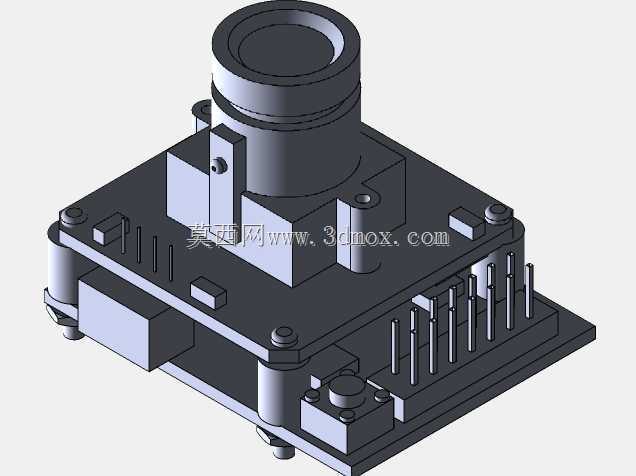

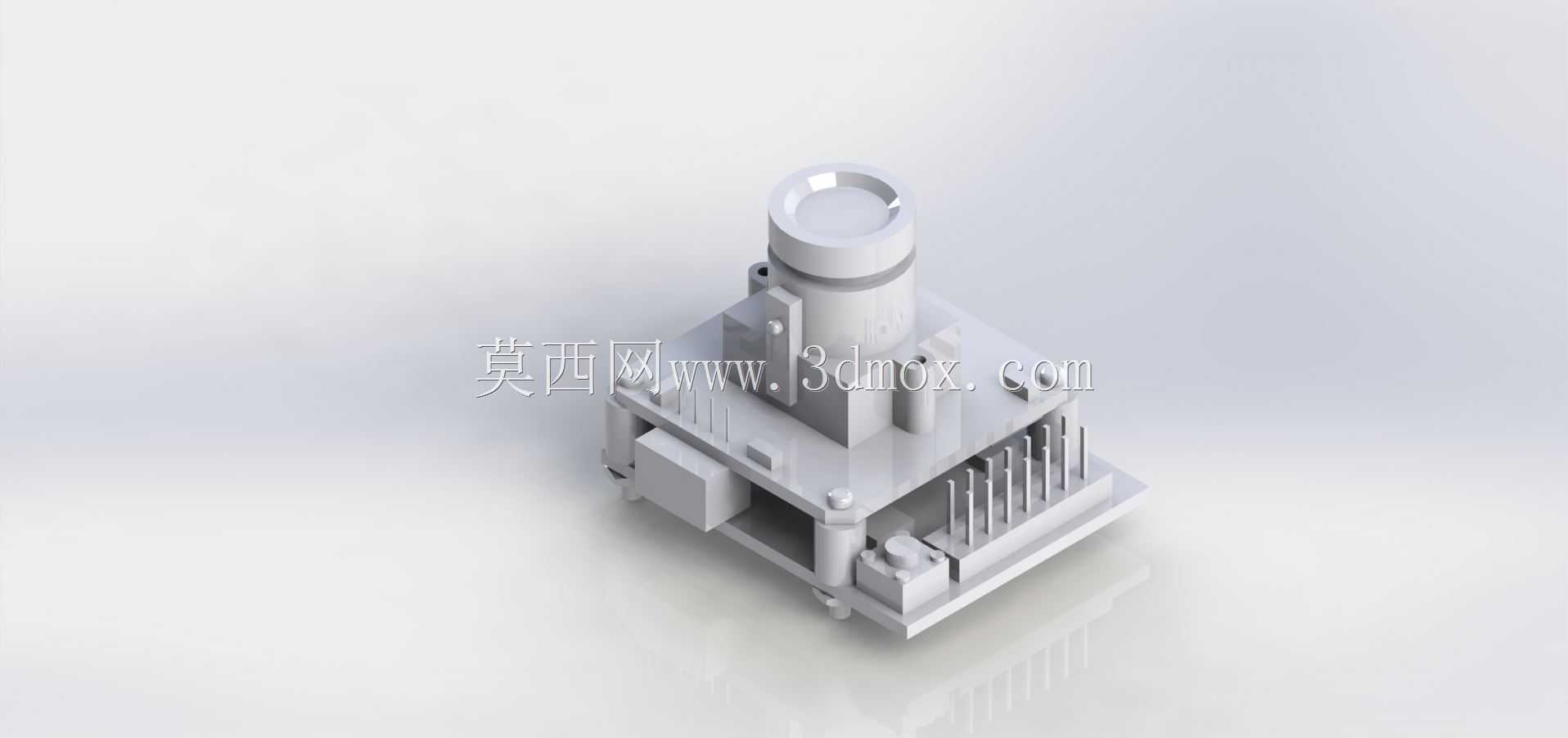

　　从实际应用场景来看，皮卫星的整星重量通常在公斤级，可用安装空间往往以立方厘米为单位核算，传统商用相机模组的外壳结构多为塑料卡扣式设计，无法承受发射阶段的过载冲击与振动环境，更无法适配空间环境下的真空、温差交变工况，因此该结构在设计之初就以安装边界为核心约束，整体采用基座承力、镜筒定位、接插件侧向引出的布局形式，基座部分作为整个模块的安装基准，底部预留了标准的板级安装孔位，可直接固定在皮卫星的主承力PCB板或者铝蒙皮安装面上，安装孔的位置公差控制在0.05mm以内，确保光学镜头的光轴与整星基准坐标系的夹角偏差满足成像视场的标定要求。

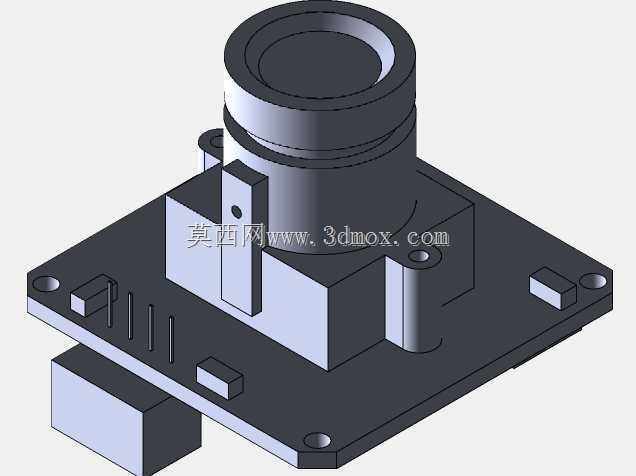

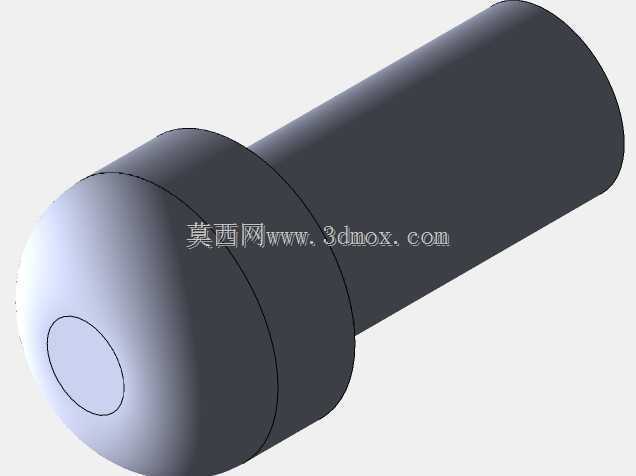

　　镜筒部分采用阶梯式圆柱结构，不同阶梯段分别对应光学镜片的安装位、滤光片的压装位以及镜头调焦后的锁紧结构，镜筒与基座的连接采用定位销加螺钉紧固的组合方式，既保证了重复拆装后的定位精度，又能在振动环境下避免镜筒出现偏转位移，考虑到空间环境下的材料出气要求，整个结构的配合面均未采用胶接方案，全部通过机械压装、紧固件锁紧实现零件之间的固定，避免非金属材料挥发污染光学镜片表面。

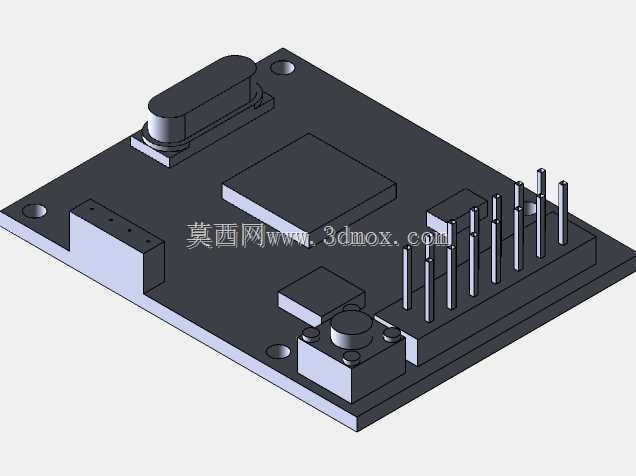

　　基座侧面引出的排针接插件安装位，采用了加高的挡墙结构设计，一方面可以在接插件焊接后对引脚形成物理防护，避免整星总装过程中磕碰导致引脚变形，另一方面挡墙的高度与接插件插合后的尾部高度齐平，可作为线缆绑扎的固定基准，防止线缆在振动过程中拉扯接插件导致焊点失效。基座上还预留了多个凸台结构，这些凸台并非冗余设计，而是为后续加装热控加热片、温度传感器预留的安装面，凸台表面的平面度控制在0.1mm以内，确保加热片与结构件之间的热阻满足热控设计要求，避免镜头部位出现温度过低导致的镜片结雾或者热变形超差。

　　从结构刚度的角度考量，整个模块的基座采用了网格状加强筋设计，在不增加整体重量的前提下，将基座的一阶固有频率提升至1000Hz以上，完全覆盖运载火箭发射阶段的主要振动频带，避免发射过程中结构出现共振放大导致的损坏。镜筒的壁厚经过迭代优化，在保证镜片安装孔圆度公差的前提下，尽可能削减壁厚，整个纯结构件的总重量控制在20g以内，符合皮卫星载荷的重量分配要求。

　　在安装边界的设计上，整个模块的最大外轮廓尺寸经过严格核算，镜头顶端到基座安装面的高度、基座的长宽尺寸，均匹配1U立方星的标准载荷安装空间，不会与星上的其他组件出现安装干涉，接插件的引出方向也避开了星上的主结构梁和其他载荷的安装区域，总装时不需要对周边结构做额外的修配处理。考虑到后续光学装调的需求，镜筒与基座的配合段预留了0.2mm的调焦余量，装调时可通过调整镜筒的轴向位置实现焦距校准，校准完成后通过侧向的紧定螺钉实现锁紧，锁紧后不会出现轴向窜动，保证成像焦点的稳定性。

　　不同于地面使用的相机结构，该设计没有设置任何可调的外露拨杆或者卡扣，所有可动环节在装调完成后均通过紧固件锁死，避免在发射振动或者空间微重力环境下出现零件移位，结构上的所有棱角均做了0.2mm的倒角处理，防止总装过程中产生多余物或者划伤操作人员、损坏星上的热控多层材料。所有螺纹孔均采用盲孔设计，避免螺钉穿透结构件损伤内部的光学元件或者电路板，螺纹孔的深度经过严格计算，保证螺钉拧入后有足够的啮合长度，同时不会出现顶死的情况。

　　对于结构设计从业者而言，这类微小型航天载荷的结构设计核心从来不是追求复杂的结构形式，而是在严苛的重量、空间、环境约束下，通过最简洁的结构形式满足所有功能要求，每一处凸台、每一条加强筋、每一个孔位的设置都有其对应的工程需求，没有多余的装饰性结构，所有尺寸公差的设定都匹配实际的加工工艺能力，既不会因为公差过松导致功能失效，也不会因为公差过严提升不必要的加工成本。该结构方案可直接作为皮卫星可见光相机载荷的结构基础，根据实际选用的光学镜片、电路板尺寸做局部尺寸调整即可快速落地应用，也可为其他微小型空间载荷的结构设计提供布局参考。
