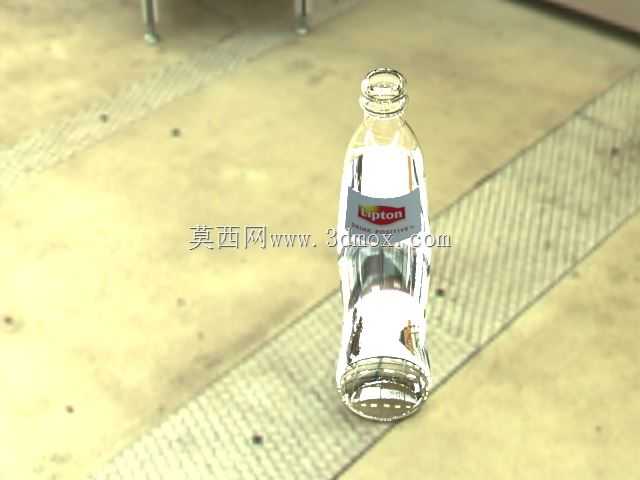

立顿标识透明玻璃饮品包装瓶

日常做快消品包装配套结构设计时，这类带品牌标识的透明玻璃瓶是很常见的建模对象，它主要应用在瓶装茶饮、果味饮品的量产灌装生产线中，既承担饮品的密封存储功能，也通过通透的玻璃材质直观展示内部饮品状态，配合瓶身印刷的品牌标识完成终端货架的视觉识别。建模前首先要梳理实际生产中的尺寸边界，这类饮品瓶总高控制在230mm左右，瓶身最大外径65mm，瓶口采用标准28mm口径的螺纹设计，匹配市面通用的旋封瓶盖，底部做内凹的防滑底结构，避免灌装线输送过程中出现打滑偏移，同时提升放置时的稳定性。实际建模时先从瓶身的回转特征入手，先绘制半剖面的轮廓草图，标注好瓶肩过渡的圆角半径、瓶身直段的壁厚参数，玻璃壁厚均匀控制在2.5mm，避免厚薄不均导致的灌装应力开裂问题，完成回转特征后再处理瓶口的螺纹结构，这里要注意螺纹的收尾角度，要和瓶盖的旋合行程匹配，避免出现拧不到位或者滑牙的问题。瓶身的品牌标识区域做轻微的内凹处理，方便后续贴标或者丝印工序定位，不会出现标签偏移的问题。建模过程中要重点关注曲面的顺滑度，瓶肩到瓶颈的过渡曲面要做曲率连续检查，避免出现棱线导致的应力集中，同时渲染阶段要匹配玻璃材质的折射率、反射率参数，还原真实玻璃的通透质感，方便后续做包装方案的效果验证。这类模型除了用于包装结构的可行性验证，也可以用于灌装生产线的工位模拟，验证输送、贴标、旋盖工序的干涉情况，提前排查生产环节的适配问题，建模完成后还要做壁厚分析，确保整个瓶身的壁厚偏差在允许范围内，满足吹制或者压制成型的工艺要求，避免量产时出现次品。
