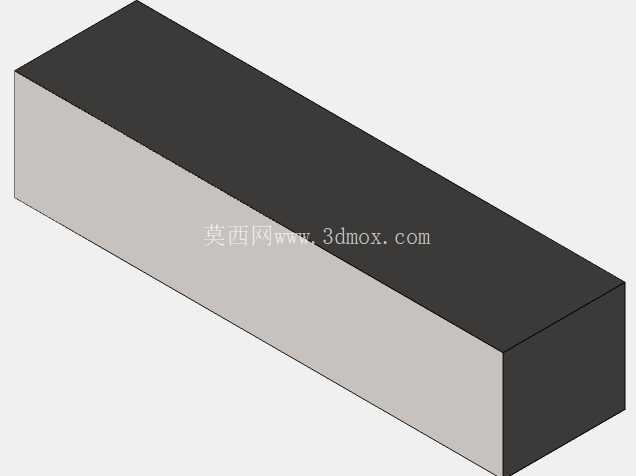

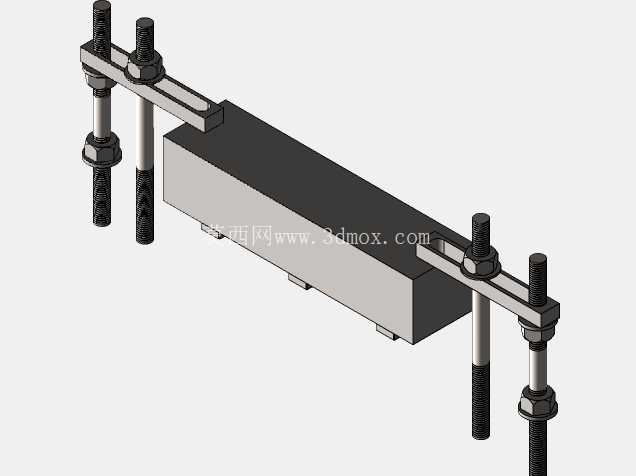

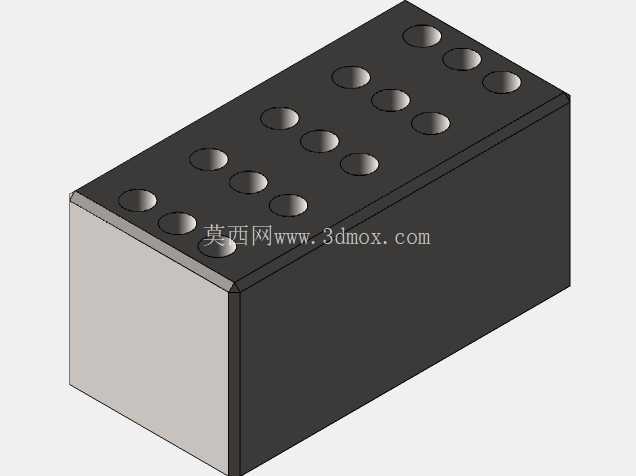

在普通立式铣床、小型数控铣削设备的批量零件加工场景里,这类带状夹紧组件的应用频率远高于通用平口钳,尤其是针对长条矩形坯料、窄长型有色金属工件的侧面铣削、台阶面加工工序,它能避开平口钳钳口的夹持高度限制,同时减少工件夹持变形。整套组件的核心功能是通过对称布置的两组拉紧螺栓组件,配合横跨工件上方的两根压梁,将待铣削的矩形工件稳定压紧在机床工作台的T型槽基准面上,不需要在工件侧面额外施加夹持力,能完整露出工件的四个待加工侧面,避免二次装夹带来的定位误差。

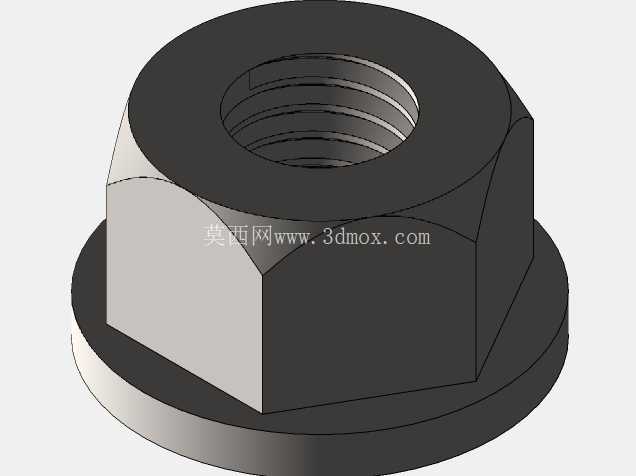

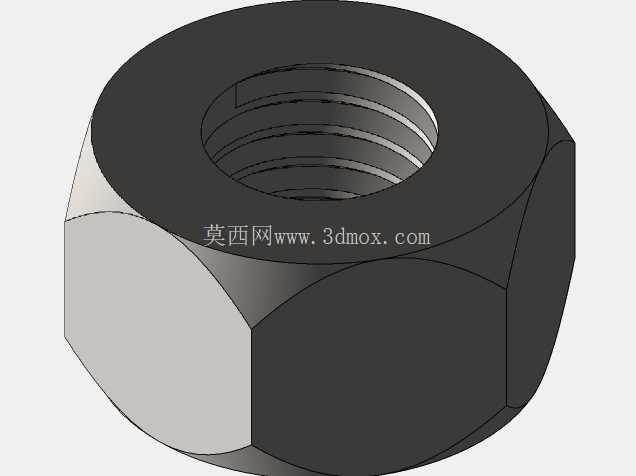

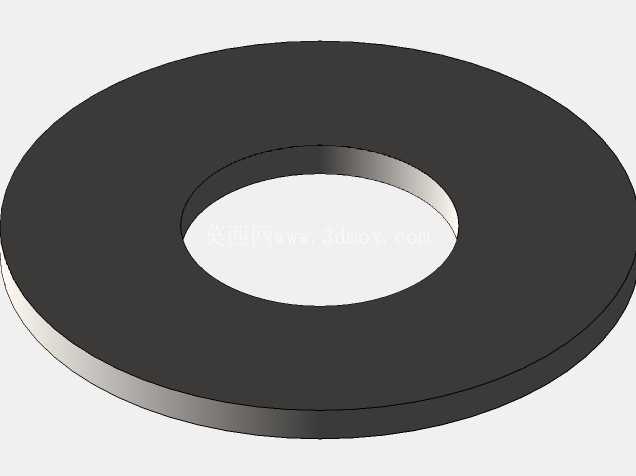

从结构设计逻辑来看,这套组件没有采用传统夹具的整体式压块结构,而是拆分出了独立的拉紧螺柱、调节螺母、锁紧螺母、横向压梁四个核心部分。拉紧螺柱采用通长全螺纹设计,下端可以直接穿入机床工作台的标准T型槽内,通过下端的六角头实现轴向定位,不需要额外制作T型块转接,适配市面上绝大多数普通铣床、加工中心的工作台槽宽规格。螺柱上配套的两组螺母分工明确,靠近压梁上方的螺母负责施加锁紧力矩,压梁下方的螺母负责调节压梁的初始高度,装夹不同厚度的工件时,只需要调整下方螺母的位置就能快速适配压梁高度,不需要反复拆装螺柱,能大幅缩短单件装夹的辅助时间。

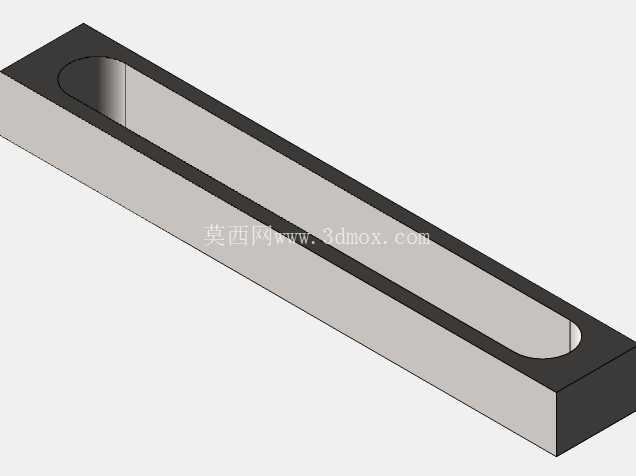

横向压梁采用矩形截面的长条结构,截面厚度经过受力校核,在两端螺栓施加常规锁紧力矩的情况下,压梁中部的挠度变形量控制在0.02mm以内,不会因为压梁弯曲导致工件中部压紧力不足。压梁与螺柱的配合孔采用间隙配合,单边间隙控制在0.2mm左右,允许压梁在小范围内调整角度,当工件上表面存在轻微平面度误差时,压梁可以自适应贴合工件表面,避免出现点接触导致的压痕或者压紧力不均。整套组件的安装边界完全围绕机床工作台的T型槽间距设计,两组拉紧螺柱的中心距可以根据工件长度在100mm到300mm范围内自由调整,压梁的长度覆盖150mm到400mm宽度的工件装夹需求,不需要额外增加转接板就能直接安装在标准工作台上。
实际加工使用时,这套组件的装夹流程非常清晰:先将待铣削的矩形工件找正后放置在工作台的平行垫铁上,确认工件的加工基准面与工作台面贴合,再将两组螺柱分别放置在工件两侧的T型槽内,调整下方调节螺母的高度,使压梁放置后刚好贴合工件上表面,随后对角均匀拧紧上方的锁紧螺母,施加的锁紧力矩控制在15N·m到20N·m之间,既能保证工件在铣削过程中不会出现位移,又不会因为压紧力过大导致工件产生塑性变形,尤其是针对铝合金、工程塑料这类易变形的工件,这种带状压紧的方式比平口钳侧夹的变形量降低60%以上。
不同于专用定制夹具只能适配单一工件,这套带状夹紧组件属于通用型铣削工装,除了矩形坯料之外,调整压梁的位置和螺柱间距之后,还可以装夹异形截面的工件、多件并排的小型工件,在小批量多品种的机加工车间里,这类工装的复用率非常高,不需要为每一种工件单独设计制作夹具,能有效降低工装制作成本。整套结构没有复杂的传动部件,所有零件都是标准机械零件组合而成,日常维护只需要定期清理螺纹上的切屑、在螺柱表面涂抹少量防锈润滑油即可,长期使用过程中如果出现螺柱螺纹磨损、压梁变形的情况,只需要更换对应零件就能继续使用,维护成本极低。在铣削加工的切削受力方向上,压梁的压紧力方向垂直于工作台面,刚好抵消铣刀切削时产生的向上抬刀力和侧向切削力,配合工件底部的平行垫铁定位,能保证加工过程中的工件稳定性,铣削深度达到5mm、进给速度达到200mm/min的情况下,工件不会出现窜动,加工后的平面度、平行度公差能稳定控制在IT7级精度范围内,完全满足普通机械零件的铣削加工精度要求。
