碳钢平开合页铰链结构三维设计

　　日常做结构设计时，这类平开合页是最常接触的铰接连接件，小到设备检修门、柜体门板，大到工业防护栏门、小型设备舱门，都能见到这类结构的应用。不同于重型焊接铰链，这款冲压成型的碳钢铰链主打轻载铰接场景，核心作用是实现两个被连接件之间的定轴转动，同时保证合页闭合时两个安装面的贴合度，避免门板出现错位、翘边的问题。

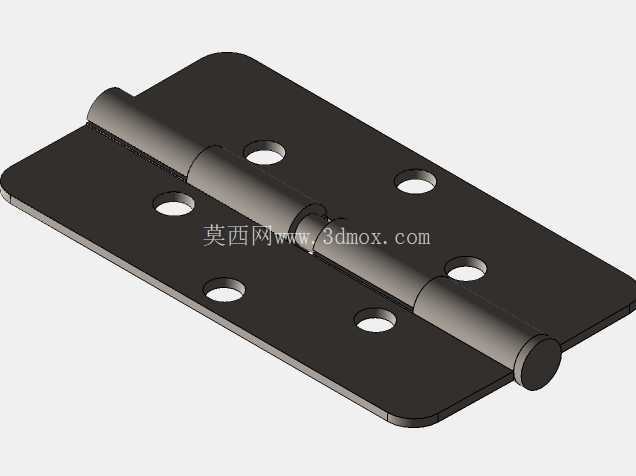

　　从结构设计逻辑来看，这款铰链采用对称双页片配整体卷制销轴套的结构，两个页片分别冲出三个同轴的半圆弧轴套，装配后拼合为完整的销轴容纳腔，穿入圆柱销轴后即可实现0-180度范围内的转动，这种卷制轴套的设计相比焊接轴套，生产效率更高，同轴度更容易通过冲压模具保证，批量生产时的尺寸一致性更好，适合大批量冲压加工。页片上的六个安装孔采用对称排布，单页三个孔呈三角形分布，安装时可以分散门板的载荷，避免单个螺丝受力过大出现松动，孔位的沉台设计可以让沉头螺丝安装后与页片表面齐平，不会突出表面刮蹭门板或者操作人员，也能保证合页闭合时两个页片完全贴合，没有间隙。

　　材质选用碳钢是兼顾强度与成本的选择，相比不锈钢材质，碳钢的冲压成型性能更好，模具损耗更低，后续表面做发黑或者喷塑处理后，也能满足常规室内环境的防锈需求，适合用在室内柜体、设备舱门这类没有强腐蚀的场景。页片的边缘都做了倒圆角处理，没有尖锐的冲压毛边，避免安装和使用过程中划伤手部，这也是五金配件设计里很容易被忽略的细节，实际装配时如果页片边缘有毛刺，很容易划破线缆或者刮伤漆面。

　　做三维建模的时候，首先要确定的是安装边界尺寸：两个页片展开后的总宽度、闭合后的总厚度、轴套的外径与销轴的配合间隙，这些尺寸直接决定了安装时的开槽深度和门板的转动间隙。通常这类轻载合页的页片厚度在1.5-2mm之间，销轴直径根据载荷大小选择，这款六孔合页的销轴直径一般在6-8mm，单组合页的静态承重可以达到15-20kg，单扇门搭配两个合页就可以满足常规30kg以内的门板承重需求。安装孔的孔径一般比选用的安装螺丝大0.5-1mm，预留一定的安装调整余量，避免因为孔位加工误差导致合页无法装配。

　　实际选型应用的时候，要注意合页的转动间隙不能过大，否则门板安装后会出现下垂晃动的问题，建模时销轴和轴套之间的配合间隙一般控制在0.1-0.2mm，既保证转动顺畅不会卡滞，又不会出现过大的旷量。页片与轴套的连接位置做了局部的加强过渡，避免反复开合过程中轴套与页片连接的位置出现应力集中断裂，这也是很多廉价合页容易损坏的位置，设计时在这个位置做小的圆弧过渡，就能大幅提升合页的疲劳寿命。

　　这类铰链除了用在常规的门板连接上，在一些小型工装夹具、需要翻转的操作平台上也经常用到，只要是需要绕固定轴做定角度翻转的轻载结构，都可以选用这类标准合页，不需要额外设计定制铰接结构，能大幅缩短设计和加工周期。建模时需要注意页片的平面度，冲压成型后的页片平面度要控制在0.1mm以内，否则安装后会出现门板贴合不严、开关卡顿的问题，轴套的同轴度是整个合页的核心精度指标，三个轴套的同轴度误差不能超过0.05mm，否则穿入销轴后会出现转动卡滞，甚至无法装配的问题。

　　在做装配仿真的时候，要模拟合页从闭合到完全打开的全过程，检查转动过程中两个页片之间有没有干涉，尤其是页片靠近轴套的侧边位置，开合角度最大的时候不能出现磕碰，同时要确认安装螺丝之后，螺丝头不会在转动过程中碰到对面的页片，很多新手设计时容易忽略螺丝头的突出高度，导致合页打开到一定角度就被螺丝顶住，无法达到设计的开合角度。另外页片背面与安装面接触的位置要保证平整，不能有凸起的冲压痕迹，否则安装后合页会出现翘曲，螺丝拧紧后容易导致页片变形，影响开合顺畅度。
