星战主题改装双离子引擎战机结构设计

这款改装钛战机的结构设计，最初的落地场景锚定在影视实体道具制作、科幻主题展陈装置搭建以及航模爱好者的静态拼装参考三个核心方向，区别于原版影视设定里的战机结构，本次改装在保留经典识别特征的基础上，对内部承载框架、翼面连接结构、前部载荷挂载位都做了适配实体落地的调整。从实际用途来看，该结构既可以等比例缩放后作为3D打印的静态展示摆件，也可以放大尺寸后作为主题展馆的装饰装置，甚至在预留了动力舱安装位的前提下，能够适配小型航模的动力系统改装，满足不同场景下的使用需求。

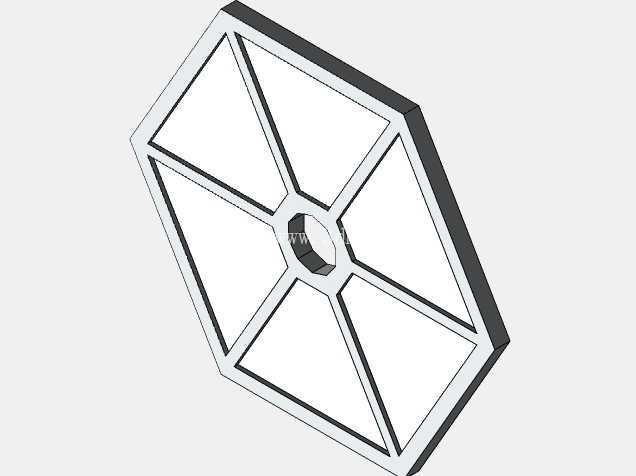

功能特性层面，原版钛战机的六边形翼面仅做视觉呈现，本次设计在翼面内部增加了交叉加强筋结构，筋板厚度根据翼面尺寸做梯度设置，靠近翼面与主机身连接的位置筋板厚度为3mm，向翼面边缘延伸时逐步递减至1.2mm，既保证了翼面的抗形变能力，也不会过多增加整体重量。主机身部分采用分段式舱体设计，前舱预留了22mm直径的圆柱形安装空间，可根据使用需求搭载配重块、小型摄像模块或者LED发光组件；中部舱体为核心承载段，两侧翼面的连接轴直接贯穿中部舱体的加强框，连接轴与舱体框之间采用过盈配合加定位销的固定方式，避免翼面在搬运或者轻微外力作用下出现偏转松动；后舱部分为动力预留舱，内壁设置了三道环形安装凸台，凸台上预留M2的螺纹安装孔，可适配不同规格的动力组件或者装饰性尾喷结构。

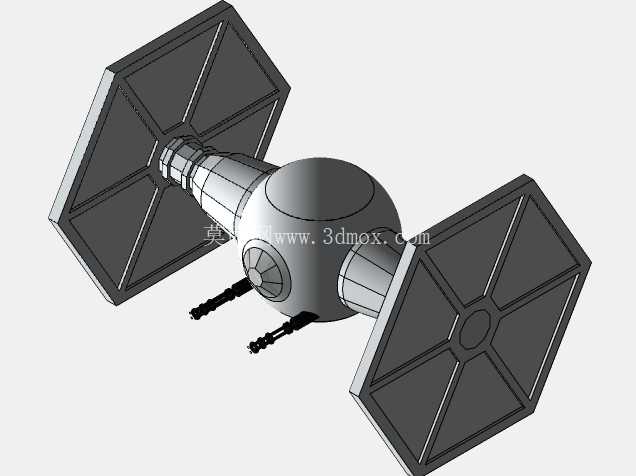

设计思路上，首先锚定了原版钛战机最具辨识度的双侧垂直六边形翼面、球形驾驶舱的视觉特征，没有对核心识别元素做改动，在此基础上解决原版设定中结构强度不足、无法实体落地的问题。最初的草图阶段就考虑了不同缩放比例下的结构兼容性，所有安装孔位、筋板厚度、连接结构的尺寸都按照模块化思路设计，当整体尺寸缩放50%做桌面摆件时，筋板厚度不会低于0.6mm的3D打印最小成型壁厚，当放大至200%做展陈装置时，连接轴的直径能够达到12mm，配合金属衬套即可满足大尺寸结构的承重要求。翼面表面的格栅细节没有采用简单的贴图处理，而是做了0.8mm深度的下沉凹槽设计，既还原了原版的视觉细节，也在注塑或者3D打印时能够减少支撑材料的使用，降低成型后的后处理工作量。

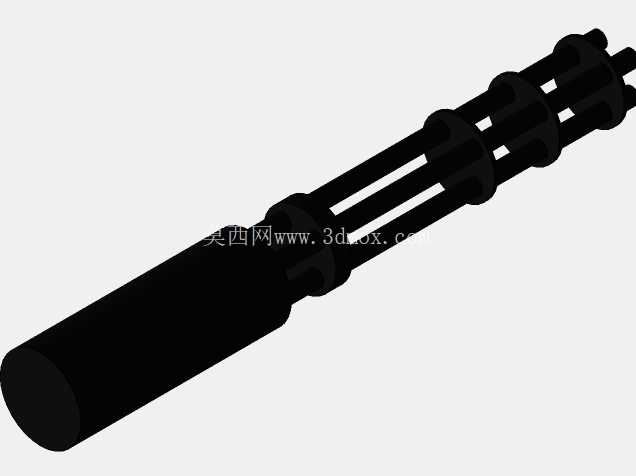

外形尺寸与安装边界方面，按照1:24的缩放比例设计时，整机横向翼展为320mm，机身纵向长度为240mm，机身最大直径为85mm，翼面与机身连接的轴心距离机身最前端为130mm，距离机身后端为110mm，重心位置落在中部舱体的中心线上，当作为静态摆件放置时，配套的底座支撑点设置在机身下部两个武器挂架的位置，支撑点距离机身底部的高度为12mm，不会破坏机身侧面的整体视觉完整性。安装边界上，双侧翼面的最外侧边缘距离机身中心轴线的距离为160mm，翼面的垂直高度为280mm，当放置在平面上时，翼面下边缘距离放置平面的最小间隙为15mm，不会出现翼面剐蹭放置平面的问题。机身前部的两个武器挂架采用可拆卸设计，挂架与机身前舱的连接采用燕尾槽结构，安装后配合1mm的定位销固定，不需要额外粘接即可保证连接强度，也方便根据展示需求更换不同样式的挂载配件。

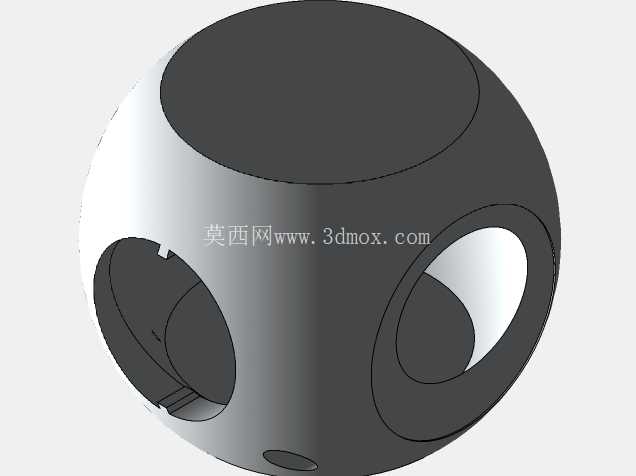

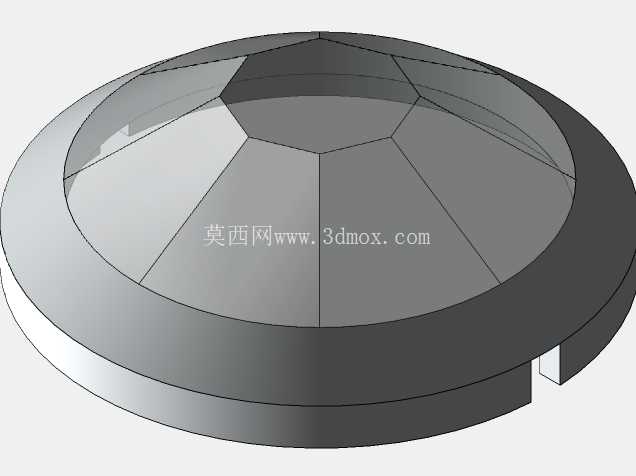

结构细节处理上，驾驶舱的球形舱盖与机身的配合采用止口结构，止口的配合间隙设置为0.2mm，既可以保证舱盖能够顺利开合，也不会出现明显的配合缝隙。翼面与连接轴的连接位置设置了方形定位台，定位台嵌入翼面内部的深度为5mm，避免翼面绕连接轴出现周向转动。机身表面的所有蒙皮分模线都做了0.3mm的凸线处理，还原实体载具的蒙皮拼接细节，同时凸线的高度控制在不会影响整体脱模或者打印成型的范围内。整体结构没有出现倒扣或者无法直接成型的结构，所有内部腔体都设置了合理的拔模斜度，当采用注塑工艺批量生产时，不需要设计复杂的抽芯结构，能够有效降低模具开发成本；当采用FDM或者光固化3D打印制作时，仅需要在翼面下方添加少量支撑即可完成成型，成型后的支撑去除难度低，不会破坏翼面表面的细节纹理。
