可移动立式砂轮机磨床工具架

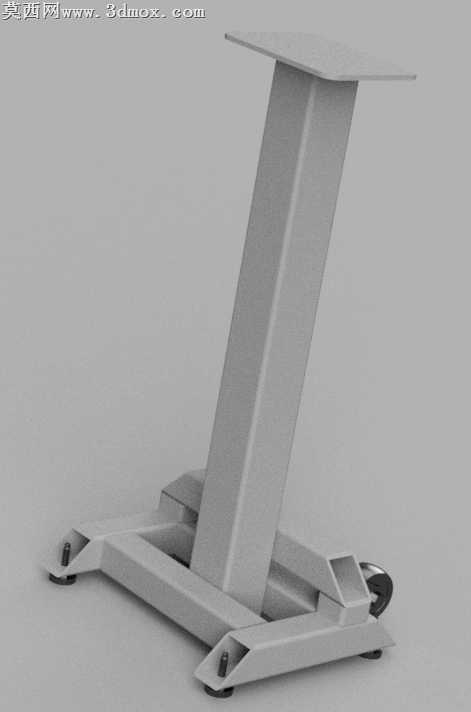

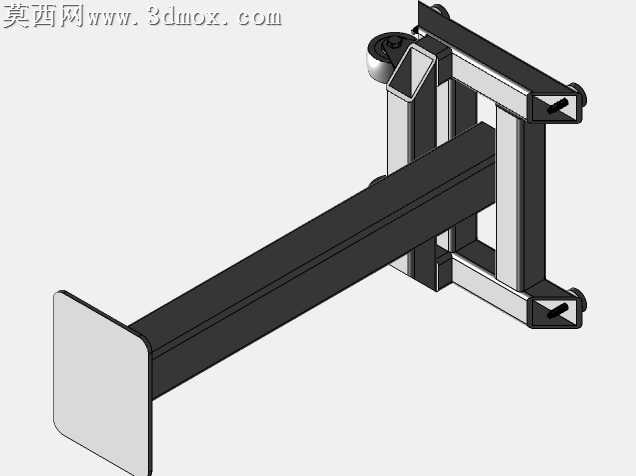

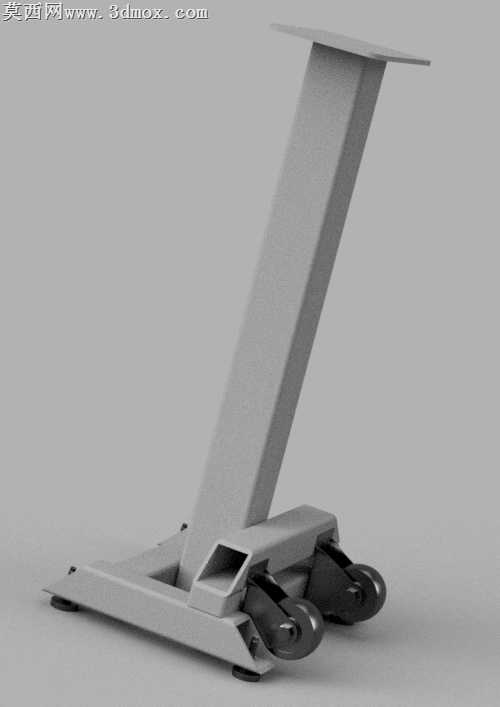

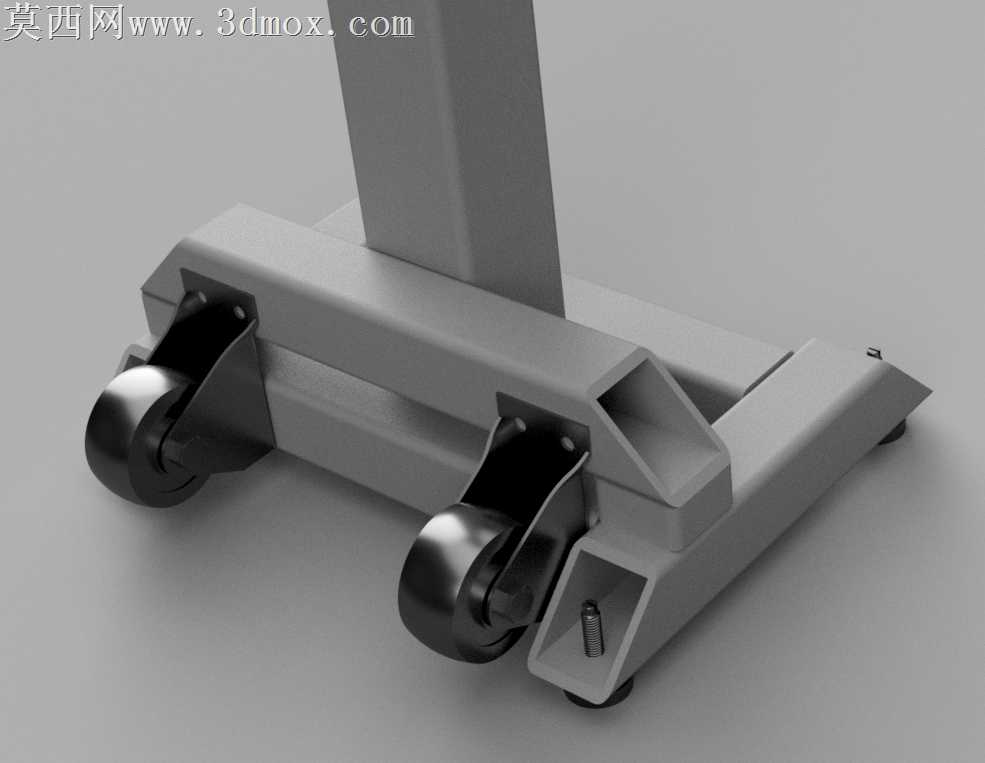

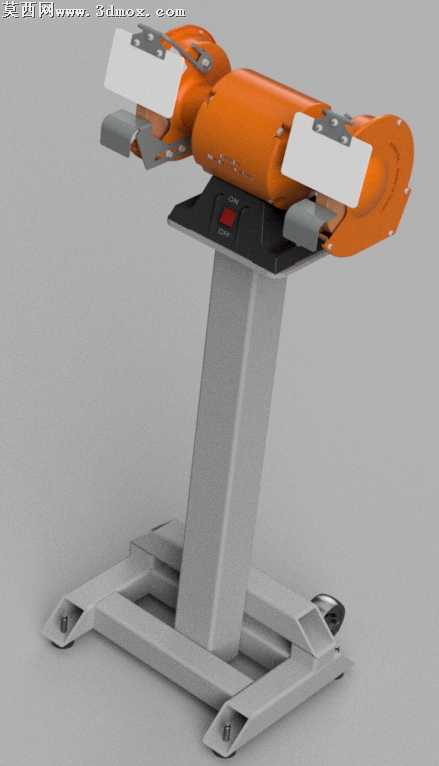

本模型为可移动立式砂轮机配套磨床工具架，整体采用三维参数化建模完成，建模过程中严格遵循机械结构设计逻辑，对各部件的装配关系、尺寸公差进行了合理还原。模型主体分为上部砂轮机安装座、中部支撑立柱、下部移动底座三个核心部分，上部安装座采用贴合砂轮机底部轮廓的承托结构，预留了开关安装位与设备固定点位，能够稳定承托卧式砂轮机主体，避免设备运行时产生晃动偏移。中部支撑立柱采用方形截面型材结构，建模时还原了型材的壁厚特征，立柱与上下安装面采用焊接式连接结构，保证整体支撑强度，立柱高度经过合理设计，匹配操作人员站立作业的舒适高度，降低长时间打磨作业的疲劳感。下部移动底座采用十字交叉的方形钢管焊接框架结构，框架端部预留了脚轮安装位，可配套安装万向脚轮实现整体设备的灵活移动，底座框架的横向与纵向型材采用错位焊接结构，既保证了底座的支撑稳定性，又合理控制了整体重量，避免结构过于笨重。材质渲染方面，砂轮机主体外壳采用哑光橙色工程塑料材质，还原了工业电动工具的典型外观质感，护罩部分采用银灰色金属磨砂材质，模拟冷轧钢板冲压成型后的表面处理效果，支撑立柱与底座框架采用银灰色金属喷漆材质，还原了方管焊接后喷涂防锈漆的真实质感，开关部分采用黑色哑光塑料搭配红色按钮的配色，清晰区分功能部件。设计思路上，该工具架采用3英寸与2英寸两种规格的方形钢管作为主体结构材料，选材易得、加工难度低，整体结构无复杂异形曲面，全部采用常规型材焊接即可完成实物制作，具备极强的落地实用性；结构设计上兼顾了稳定性与移动性，十字形底座既保证了砂轮机高速运转时的抗倾覆能力，又通过端部脚轮实现工位间的快速转移，解决了传统固定式砂轮机无法灵活调整作业位置的痛点。建模过程中对各焊接节点、型材拼接位置都做了细节还原，没有过度简化结构特征，能够直接用于加工参考、作业场景搭建、工业动画演示等多种用途，整体模型比例协调，结构逻辑清晰，完整还原了简易工业工具架的设计特点与实用属性。
