费斯托1.5波纹30mm直径真空吸盘设计

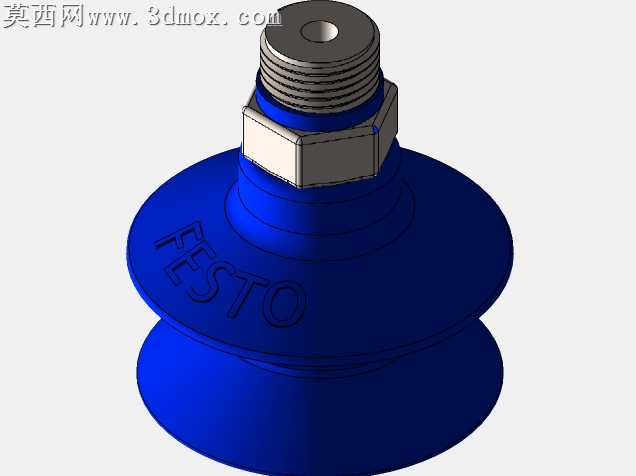

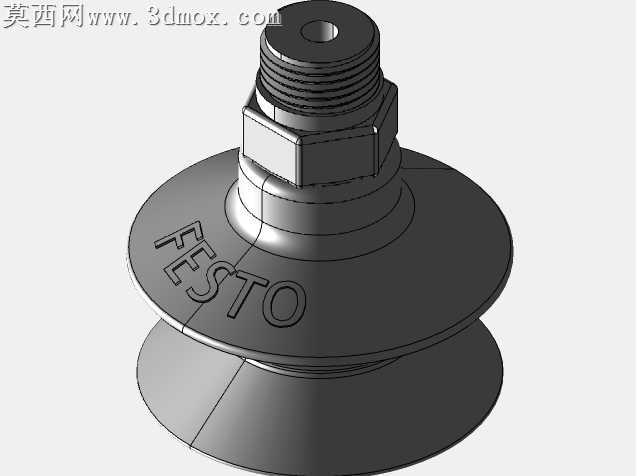

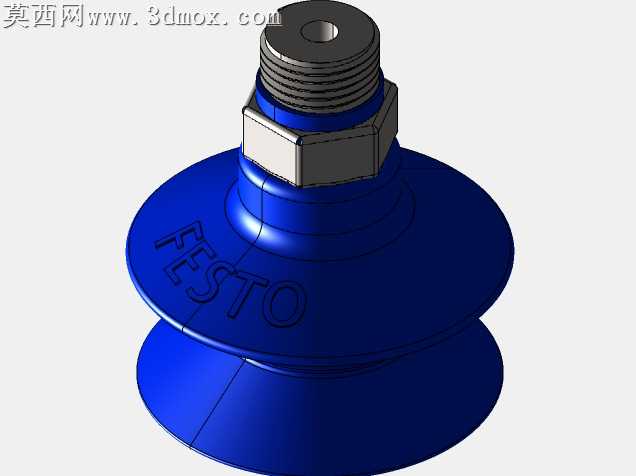

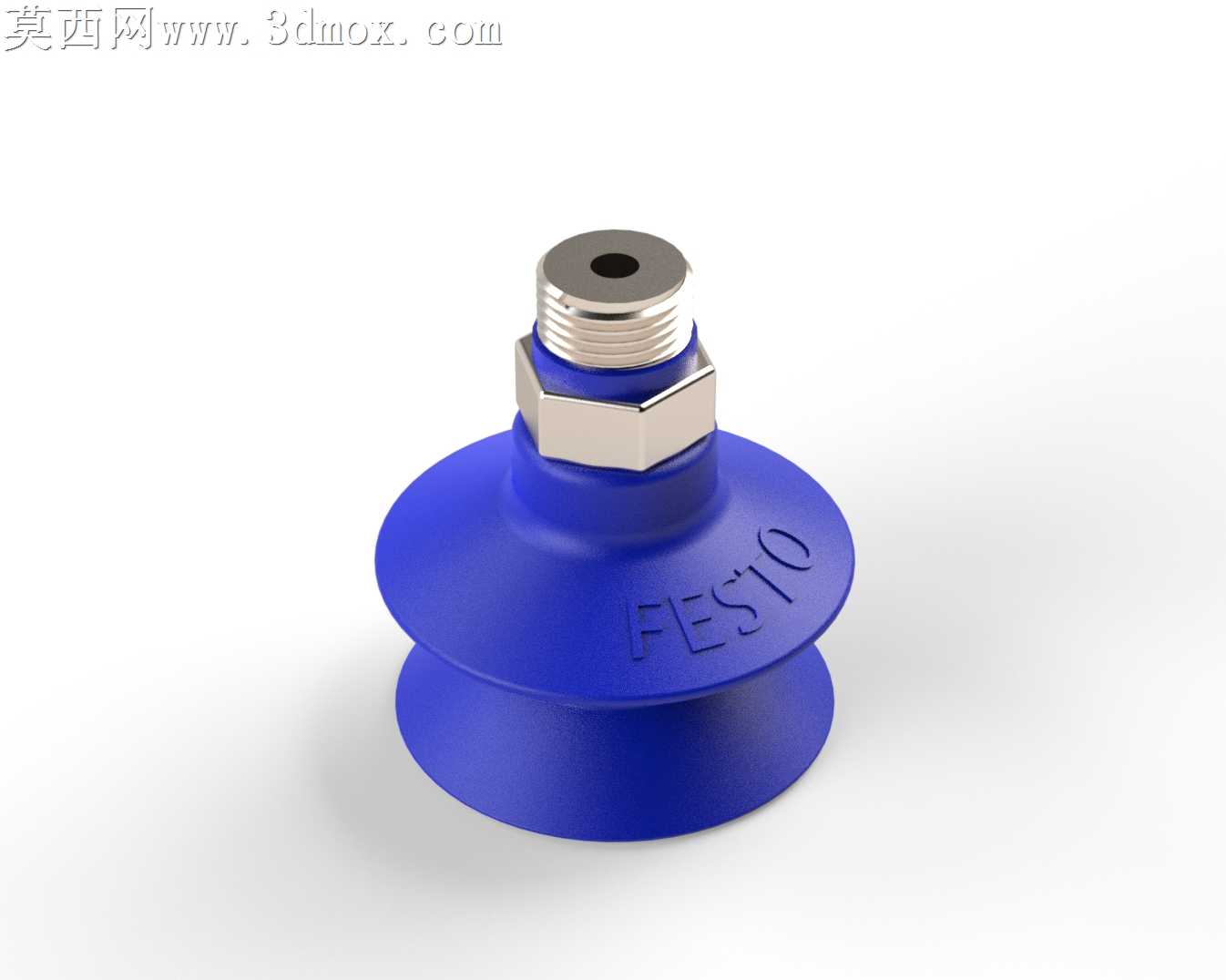

本模型为费斯托VASB系列1.5波纹真空吸盘，建模过程采用SolidWorks2018完成全参数化设计，整体尺寸严格遵循原厂规格，吸盘主体直径设定为30mm，适配1/8规格外螺纹连接接口，完整还原了产品的结构特征。建模阶段首先绘制吸盘主体的旋转截面轮廓，针对双层波纹结构做了精准的曲率控制，保证波纹段的弧度过渡自然，既符合实际产品的形变特性，也满足后续工程仿真的几何要求；顶部金属连接部分分别构建外螺纹接头、六角锁紧螺母两个独立零件，螺纹段采用装饰螺纹线结合实体牙型的混合建模方式，既控制了模型整体文件大小，也保证了关键装配结构的尺寸精度，金属件与橡胶吸盘的配合位置做了贴合面的公差处理，还原真实产品的过盈装配结构。材质渲染阶段，为吸盘主体赋予蓝色丁腈橡胶材质，调整材质的粗糙度、漫反射参数模拟橡胶表面的微哑光质感，在波纹凹陷处做了轻微的光影加深处理，突出双层结构的层次感；顶部金属接头与六角螺母赋予抛光镍镀层金属材质，调整金属反射强度与高光范围，还原金属机加工表面的亮泽质感，螺纹牙底位置做了细微的做旧效果，模拟实际零件加工后的细微纹理。结构设计上，1.5层波纹结构的设计兼顾了吸附时的缓冲形变能力与吸附面的贴合度，相比平型吸盘能够更好地适应轻微不平整的工件表面，顶部六角螺母结构方便安装时的扳手锁紧操作，外螺纹接口可直接匹配标准气动管路接头，无需额外转接件。设计过程中充分考虑了气动真空元件的实际使用场景，对吸盘唇边的厚度做了优化，保证唇边接触工件时能够形成可靠的密封环，同时避免唇边过薄导致的易磨损问题，整体模型可直接用于气动回路的装配仿真、吸盘选型的可视化展示，也可作为自动化上下料设备设计的标准元件库素材使用。
