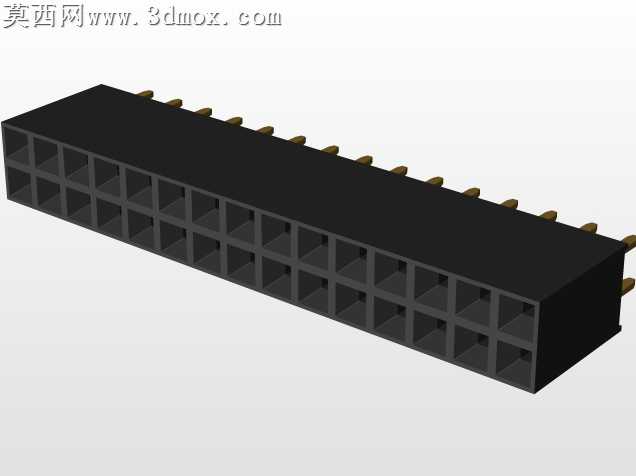

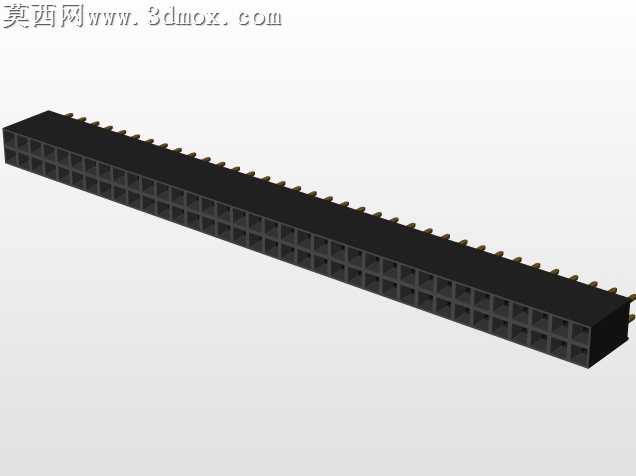

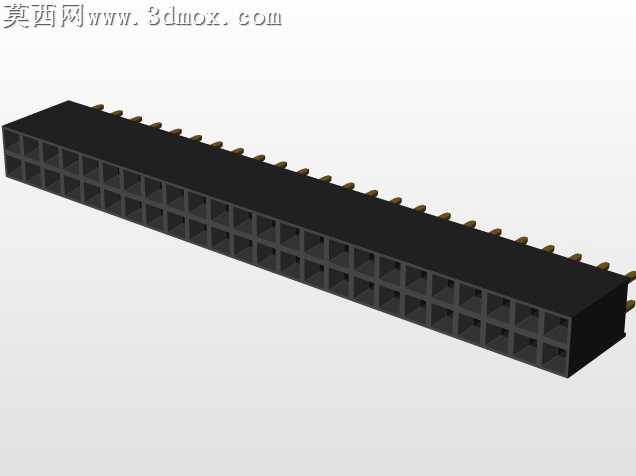

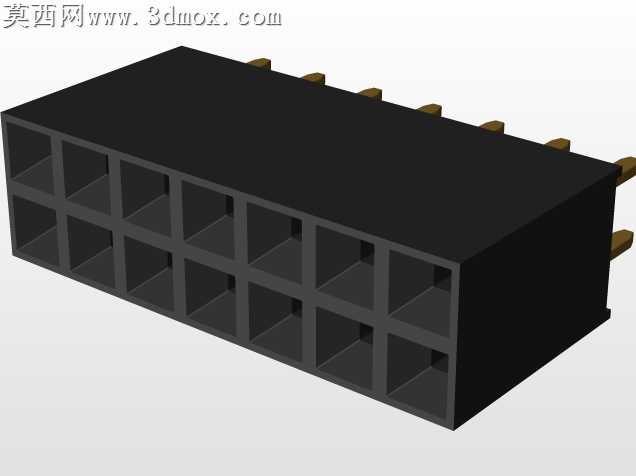

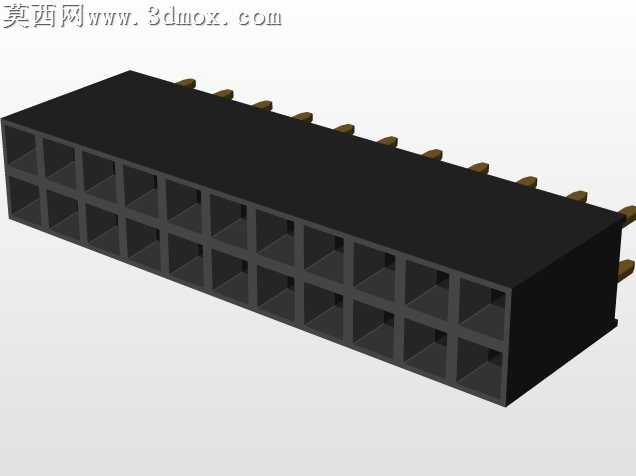

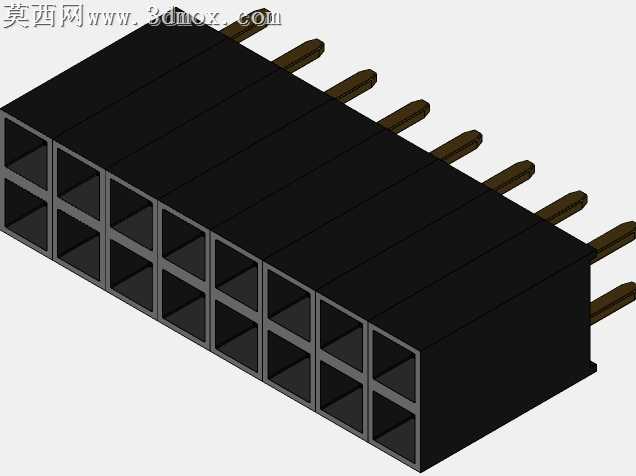

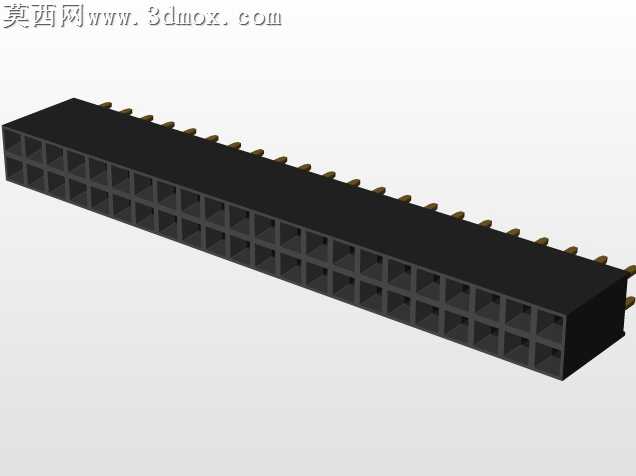

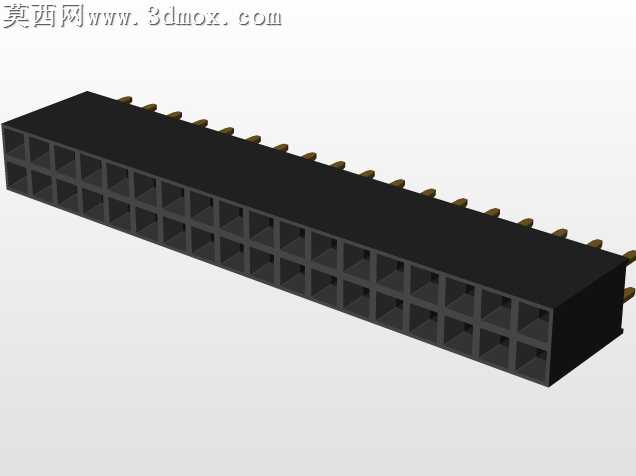

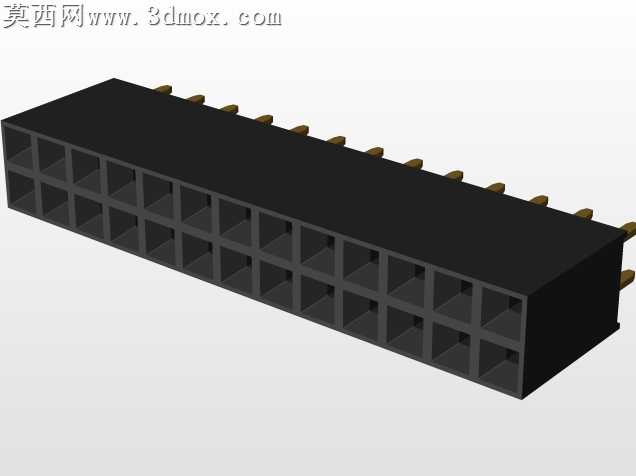

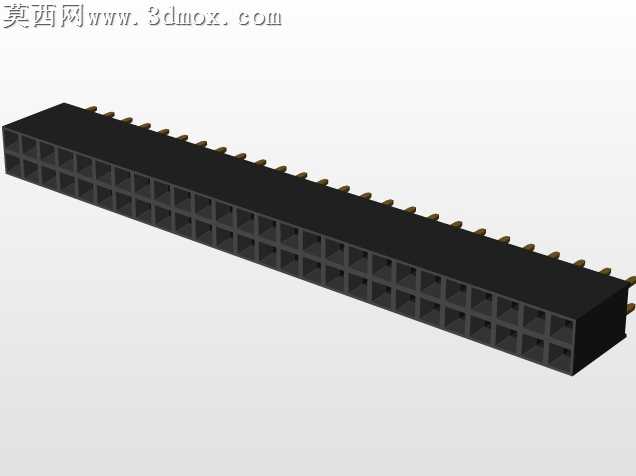

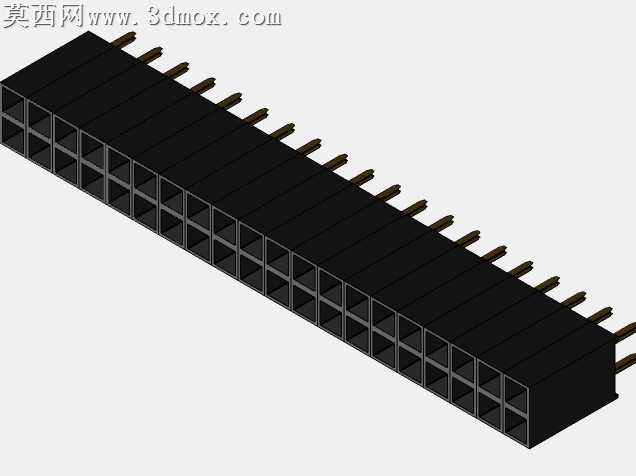

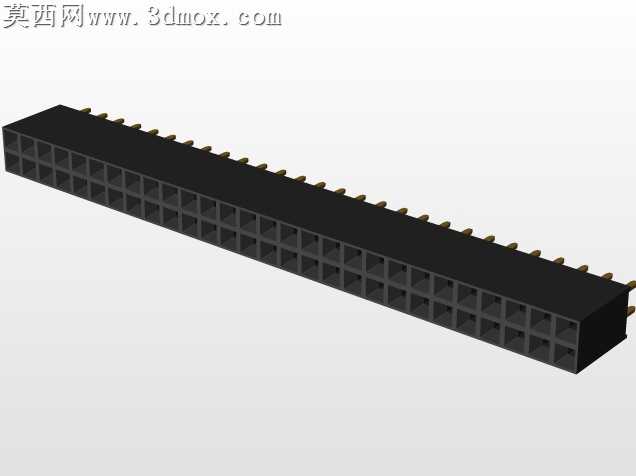

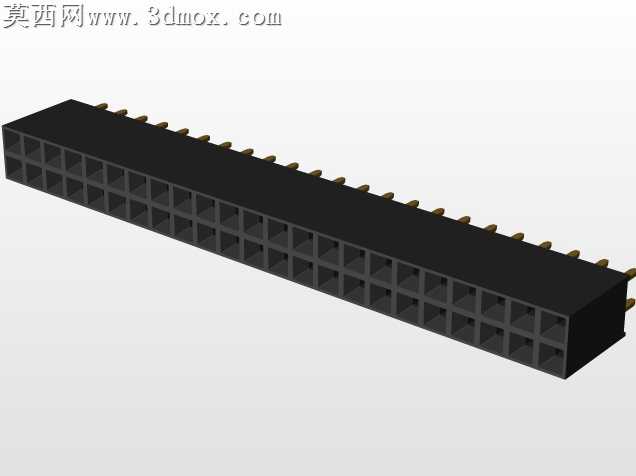

双排2位1-40规格内螺纹阴针头连接器

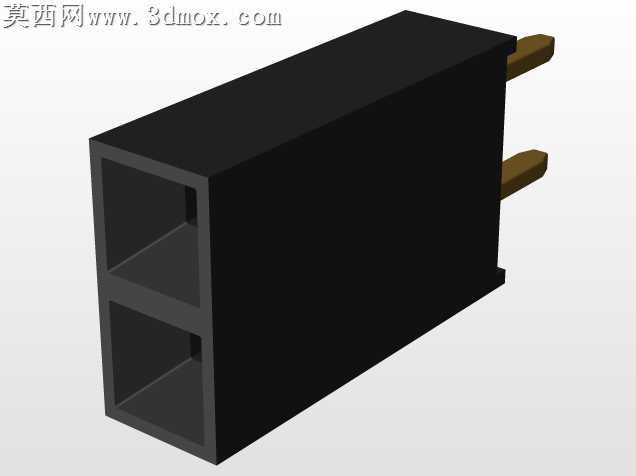

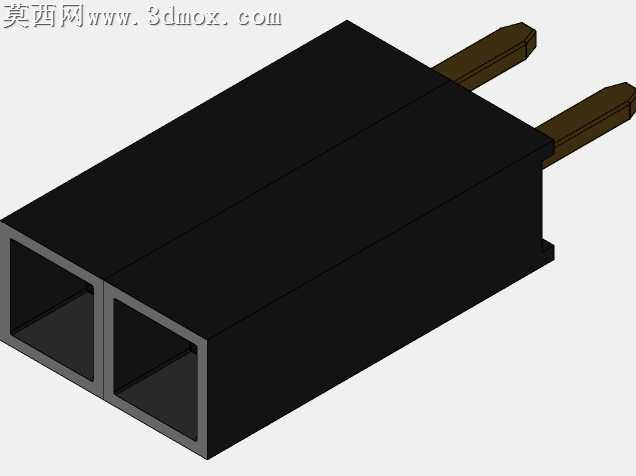

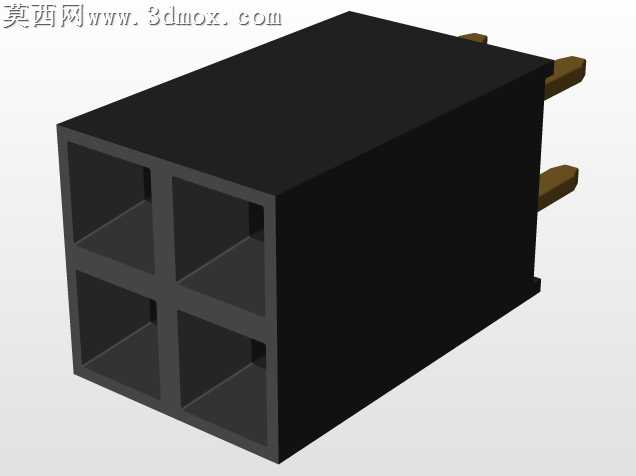

本模型为双排2位规格的内螺纹阴针头连接器，采用三维参数化建模方式完成全结构构建，建模过程严格遵循连接器行业通用尺寸规范，精准还原产品的每一处结构细节。模型主体为黑色绝缘基座部分，建模时采用实体拉伸与布尔运算结合的方式，构建出基座的双腔体并排结构，腔体边缘做了适配插合导向的微小倒角处理，基座外轮廓棱角分明，同时在插合端面做了细微的导入斜度，避免公母端插合时出现卡滞问题。基座内部的腔体尺寸经过精准校核，完全匹配对应公针的插合公差要求，保证虚拟装配时的干涉检查结果符合实际生产装配标准。伸出基座的两根接触插针采用黄铜材质的渲染设置，建模时通过扫掠命令生成插针的长条状主体，插针端部做了适配焊接的平切处理，插针与基座的结合位置做了嵌合固定的限位结构还原，清晰展现插针与绝缘基座的装配固定关系。材质渲染阶段，绝缘基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度与反光参数，还原PA66加纤材质的哑光磨砂质感，无多余反光杂点；金属插针部分采用黄铜金属材质，设置适度的金属反光度与轻微做旧质感，避免金属材质过于亮泽失真，同时区分开金属与非金属部件的视觉差异。结构设计上严格遵循给定的参数要求，内螺距头螺距为2.54mm，整体高度隔离尺寸为8.5mm，八触点相关尺寸为3.2mm，每一处尺寸都在建模时通过参数化约束锁定，保证模型尺寸精度符合连接器的通用设计标准。设计思路围绕连接器的实用功能展开，双位并排的结构适配小电流信号的双排传输需求，内螺纹结构用于实现插合后的锁紧固定，避免使用过程中出现松脱断开的问题，整体结构紧凑规整，无多余冗余设计，既满足电气连接的绝缘防护要求，也兼顾了插合操作的便捷性，模型可直接用于接插件选型展示、装配模拟验证以及相关产品的结构设计参考。
