带扇形齿轮传动的双万向节安装结构

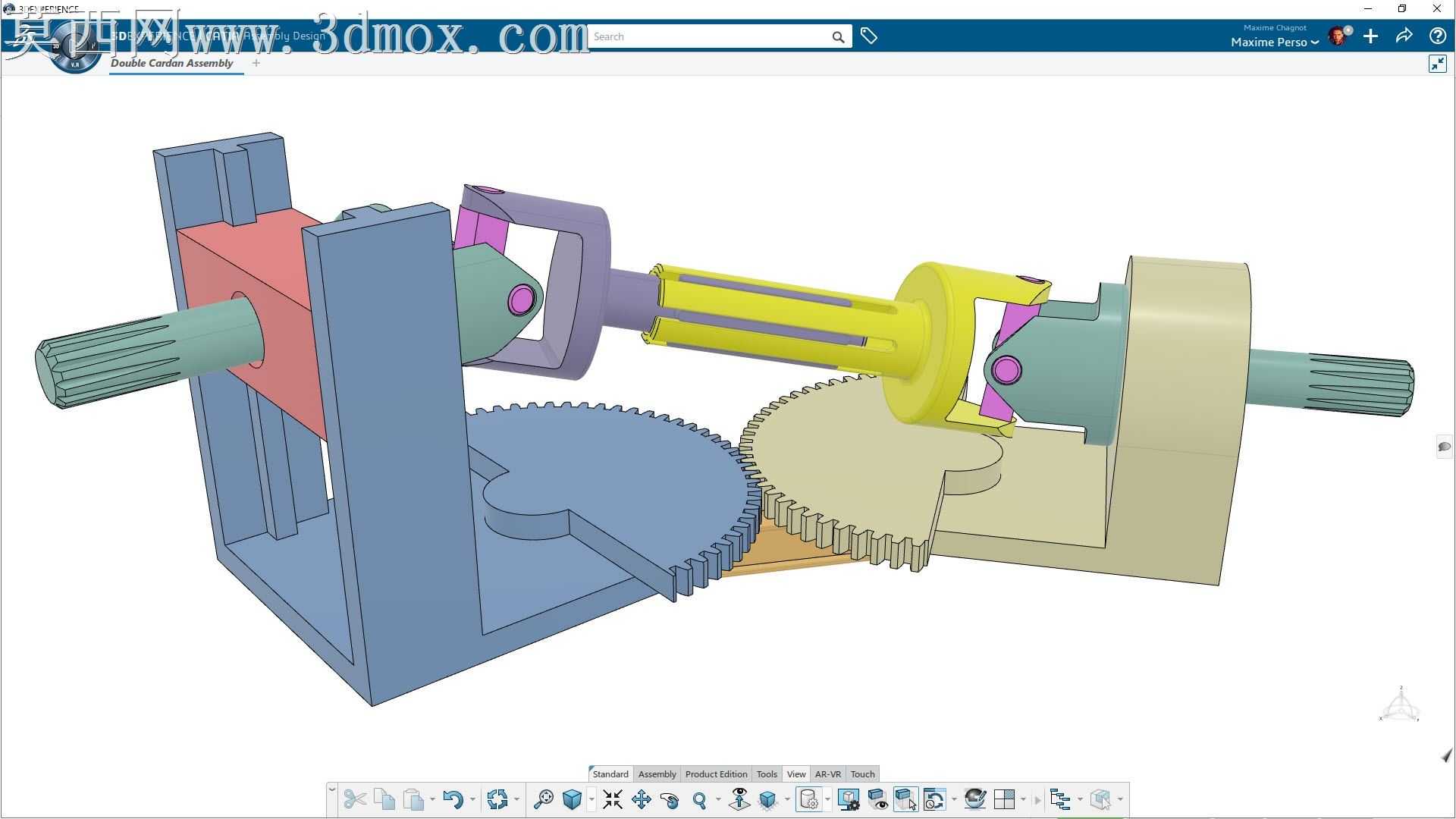

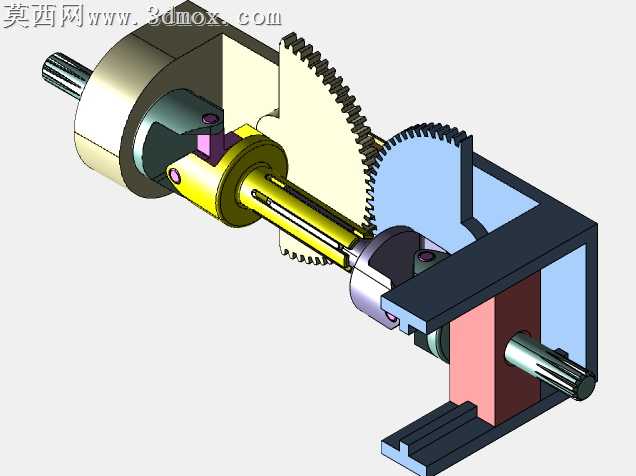

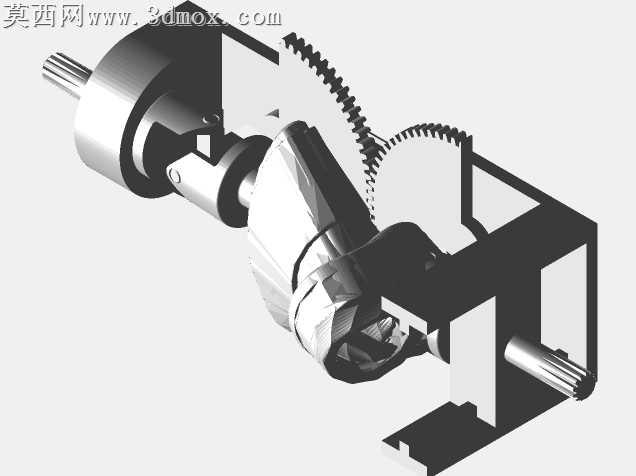

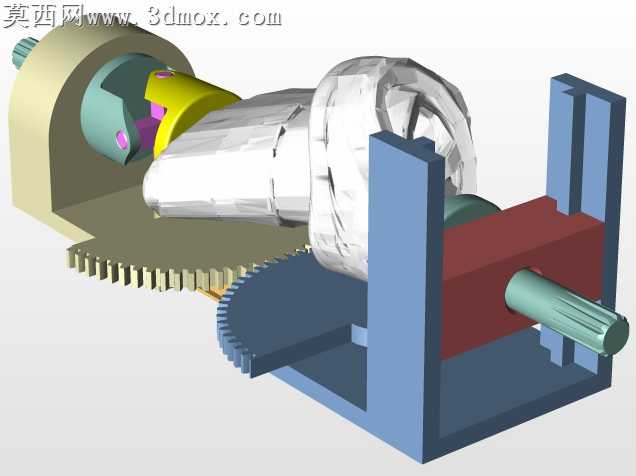

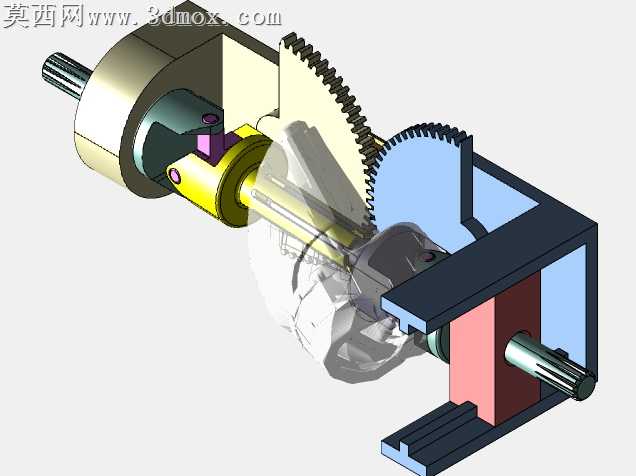

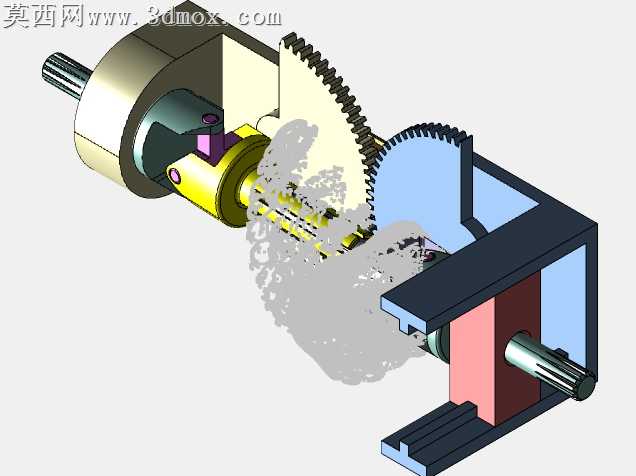

本作品为带扇形齿轮传动的双万向节安装结构三维设计，整体建模过程严格遵循机械装配的实际尺寸约束，先完成各个基础零件的独立建模，再按照装配逻辑依次完成组件拼接与整体总装。建模阶段针对万向节的十字轴、叉形接头、花键轴等核心传动零件，精准还原了其配合公差特征，保证各铰接部位的转动自由度符合实际运动逻辑；配套的两个扇形齿轮分别与两侧支架、万向节端部结构集成设计，齿形参数按照标准渐开线圆柱齿轮参数绘制，齿廓曲线平滑无畸变，啮合间隙控制在合理装配范围内。两侧的安装支架采用框架式结构设计，建模时预留了万向节轴端的穿装定位空间，支架与齿轮、万向节组件的安装定位面均做了贴合度处理，保证装配后无结构干涉。渲染环节针对不同零件赋予了差异化的材质属性：金属传动轴、齿轮、支架部分赋予哑光金属材质，还原钢制机械零件的磨砂质感；万向节铰接部位的衬套、轴端花键部分做了细微的材质区分，部分结构件赋予不同的配色来清晰区分装配层级，方便直观识别各个组件的安装位置。结构设计上采用双万向节串联搭配扇形齿轮的组合形式，既可以通过双万向节实现变角度的扭矩传递，补偿两轴之间的安装角度偏差，又可以通过扇形齿轮的啮合传动实现特定角度范围内的同步摆动，满足特定安装工况下的运动传递需求。整体设计思路围绕安装适配性展开，所有零件的安装定位基准统一，装配逻辑清晰，既完整呈现了双万向节的安装配合关系，也集成了齿轮传动的运动功能，可用于机械传动教学演示、相关传动机构的方案设计参考，直观展示该类组合传动结构的装配关系与运动原理，帮助理解万向节传动与齿轮传动结合的结构特点。
