小轮自行车传动曲柄牙盘组件三维设计

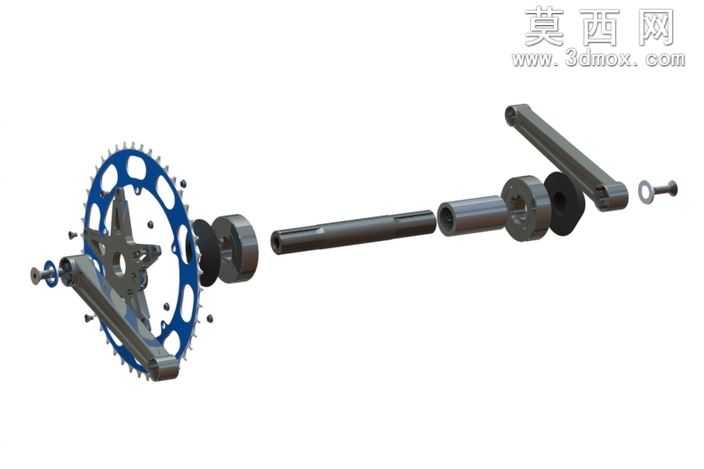

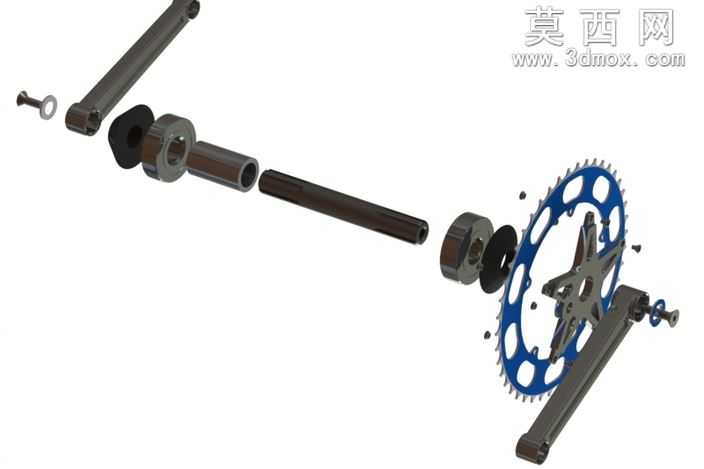

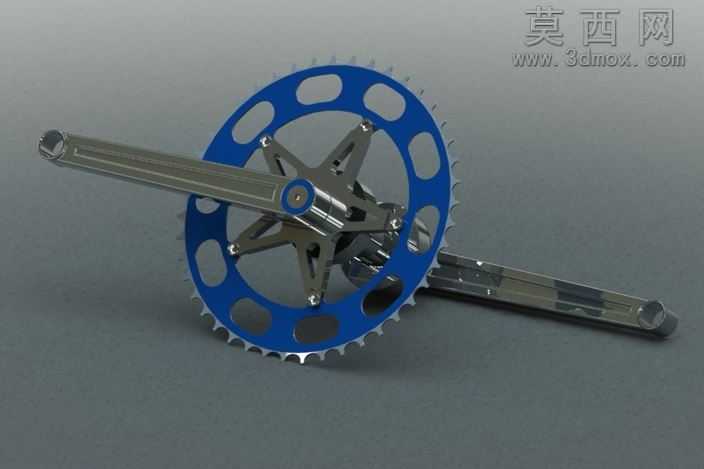

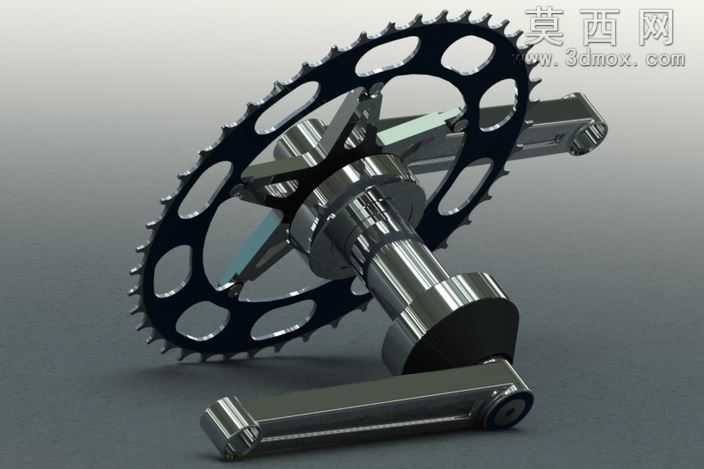

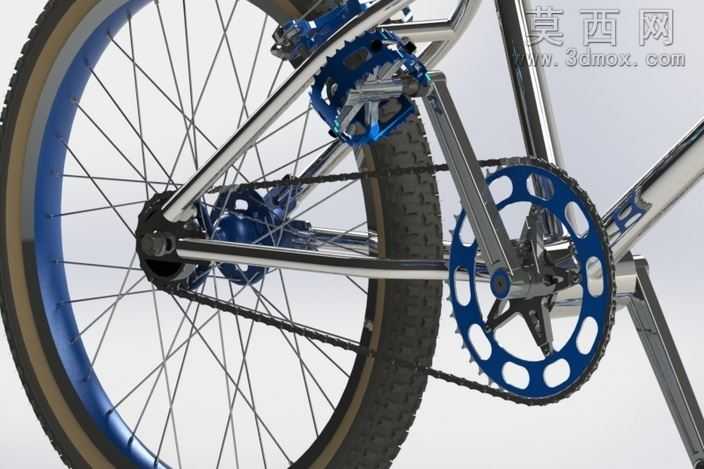

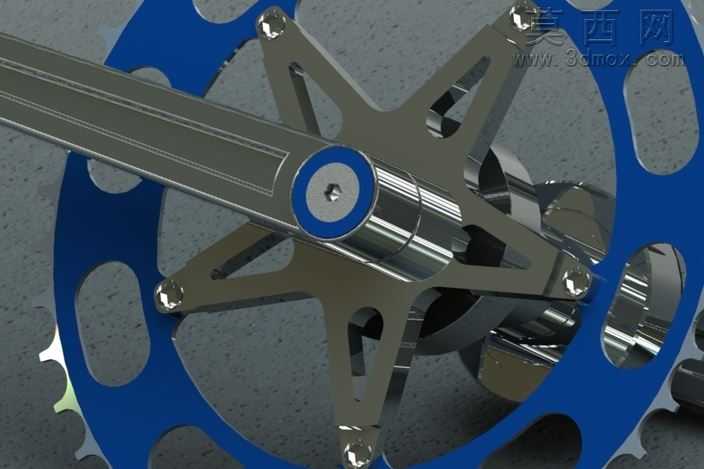

本作品为小轮自行车配套的传动曲柄牙盘组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循自行车传动系统的装配公差要求，对曲柄、中轴、牙盘、固定销等各个零件进行独立建模后完成总装配校验，确保各部件之间无干涉、配合间隙符合实际生产装配标准。材质表现上，针对金属部件做了精细化的材质区分，曲柄与中轴部分采用抛光镀铬金属材质，还原了高光亮面的金属反射质感，牙盘链轮部分采用哑光发黑的钢材材质，通过调整材质粗糙度、金属度参数，清晰区分不同金属部件的表面处理工艺差异，牙盘上的镂空减重孔、轮齿的切削倒角都做了精细的模型倒角处理，避免模型边缘出现生硬的直角转折，还原真实机加工零件的边缘特征。结构设计上，曲柄采用异型截面的受力优化结构，在保证结构强度的前提下通过截面形状设计降低整体重量，牙盘轮齿的齿形按照自行车链条的啮合标准做了参数化绘制，确保齿形与标准自行车链条可以完美啮合，中轴部位的轴承安装位、曲柄与脚踏的连接螺纹位都做了结构预留，完全符合实际零件的结构逻辑。渲染阶段采用影棚级三点布光方案，主光从侧上方打亮零件主体突出金属高光，辅光弱化暗部死黑区域，轮廓光勾勒零件边缘轮廓，背景采用渐变灰色背景突出金属零件的质感，通过调整光线的反射角度，让镀铬表面的反射自然柔和，发黑牙盘的哑光质感表现准确，整体渲染效果真实还原了金属机加工零件的视觉特征。设计思路围绕小轮自行车的传动需求展开，针对小轮车的踩踏发力特点优化了曲柄的受力结构，牙盘的齿数配比适配小轮径的传动比需求，整体组件既满足结构功能上的实用性，也通过外观细节的处理还原了工业零件的精致质感，可用于自行车结构教学、产品设计展示、改装方案参考等场景。
